Analog Devices Inc. ADP1034微功耗管理單元 (PMU) 是一款高性能、隔離式PMU，將隔離式反激直流-直流穩壓器、降壓-升壓、降壓直流-直流穩壓器結合在一起。ADP1034 PMU包含四個高速串行外設接口 (SPI) 隔離通道和三個通用隔離器，用于通道到通道應用。該PMU在寬輸入電源電壓范圍（4.5V至60V）內工作。ADP1034 PMU在2.61W輸出功率下的典型效率為86%。該PMU具有高速、低傳播延遲和SPI信號隔離通道。應用包括工業自動化和過程控制、儀器儀表和數據采集系統以及數據和電源隔離。

數據手冊：*附件：Analog Devices Inc. ADP1034微功耗管理單元 (PMU)數據手冊.pdf

特性

• 寬輸入電源電壓范圍：4.5 V至60 V
• 集成式反激電源開關
• 生成隔離、獨立、電阻可編程雙極輸出和工廠可編程降壓輸出：
  • VOUT1 ：6V至28V
  • VOUT2 ：5V
  • VOUT3 ：-24V至-2V
• 典型效率：86%（輸出功率為2.61 W時）
• 可編程電源控制引腳 (PPC_IN)，用于通過串行命令調整VOUT1
• 采用1:1比變壓器，簡化變壓器設計
• 通過SYNC輸入調節開關頻率
• 峰值電流限流和過壓保護
• 內部補償和軟啟動控制（每個穩壓器）
• 精密使能輸入
• 高速、低傳播延遲和SPI信號隔離通道
• 三個100kbps通用隔離式數據通道
• 41引腳9mm×7mm LFCSP外形尺寸實現較小整體解決方案尺寸
• 工作結溫范圍：–40°C至125°C
• 安全和法規批準（進行中）
  • CISPR11 B類輻射排放
  • UL認證：2500V rms ，持續1分鐘，符合UL 1577標準
  • CSA元件驗收通知5A：
    • 從器件、主器件和現場電源域之間的基本絕緣為300V rms （IEC 61010-1，進行中）
  • VDE符合性證書：
    • DIN VDE 0884-10 (VDE 0884-10)：2006-12
    • VIORM = 565V（峰值）

應用

• 工業自動化和過程控制
• 儀器儀表和數據采集系統
• 數據和電源隔離

典型應用電路圖

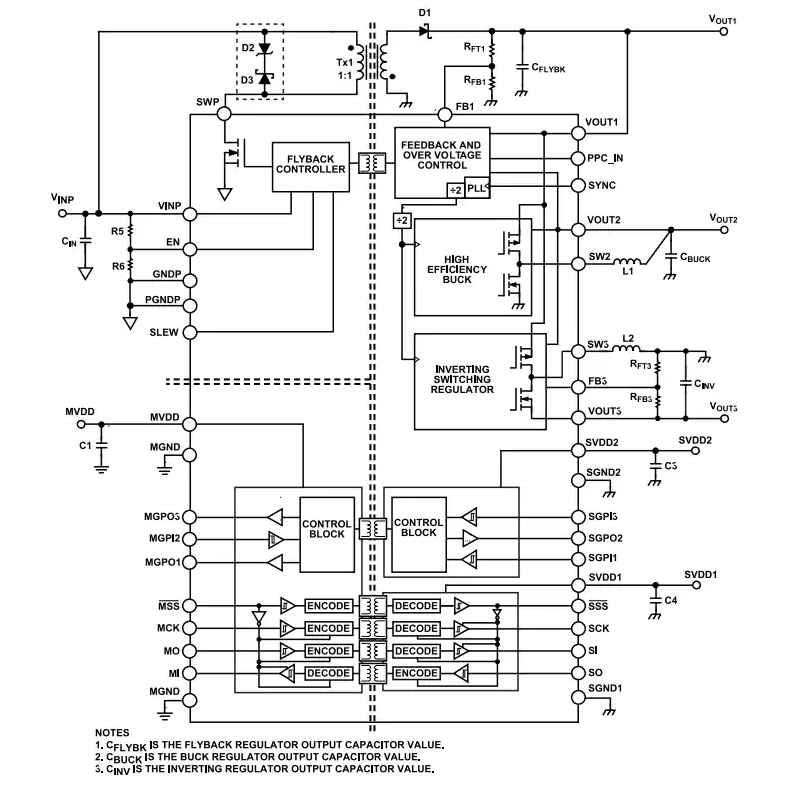

框圖
