LM46002-Q1 穩壓器是一款易于使用的同步降壓 DC-DC 轉換器，能夠在 3.5 V 至 60 V 的輸入電壓范圍內驅動高達 2 A 的負載電流。LM46002-Q1 在非常小的解決方案尺寸中提供卓越的效率、輸出精度和壓差。擴展系列提供各種負載電流選項和 36V 最大輸入電壓。該器件采用與 LM4360x 和 LM4600x 系列引腳對引腳兼容的封裝。采用峰值電流模式控制，以實現簡單的控制環路補償和逐周期電流限制。可編程開關頻率、同步、電源正常標志、精密使能、內部軟啟動、可擴展軟啟動和跟蹤等可選功能為廣泛的應用提供了一個靈活易用的平臺。輕負載下的不連續導通和自動降頻提高了輕負載效率。該系列需要很少的外部元件。引腳排列允許簡單、最佳的 PCB 布局。保護功能包括熱關斷、V抄送欠壓鎖定、逐周期電流限制和輸出短路保護。LM46002A-Q1 版本針對 PFM作進行了優化，推薦用于新設計。LM46002-Q1 器件采用 16 引腳 HTSSOP （PWP） 封裝（6.6 mm × 5.1 mm × 1.2 mm），引腳間距為 0.65 mm。
*附件：lm46002-q1.pdf

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度 1 級：-40°C 至 +125°C 環境工作溫度
• 27μA 穩壓靜態電流
• 輕負載時效率高（DCM 和 PFM）
• 經過 EN55022/CISPR 22 EMI 標準測試
• 集成同步整流
• 可調頻率范圍：200 kHz 至 2.2 MHz（默認 500 kHz）
• 頻率與外部時鐘同步
• 內部補償
• 與陶瓷、聚合物、鉭和鋁電容器的幾乎任何組合都保持穩定
• Power-Good 標志
• 軟啟動至預偏置負載
• 內部和可調外部軟啟動
• 輸出電壓跟蹤能力
• Precision Enable 對系統 UVLO 進行編程
• 具有打嗝模式的輸出短路保護
• 過熱熱關斷保護

參數

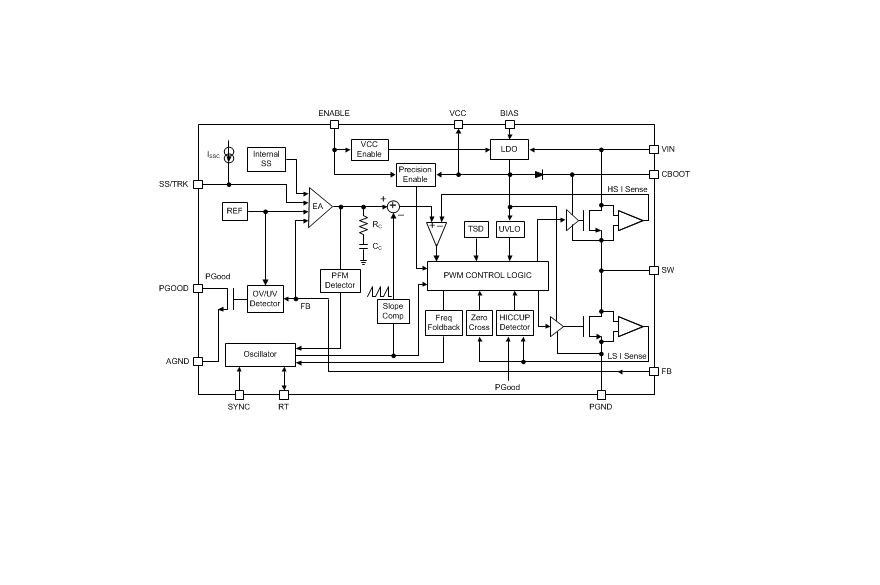

方框圖

一、產品基本信息

• 型號與認證 ：LM46002-Q1、LM46002A-Q1，符合汽車應用標準，通過 AEC-Q100 認證，溫度等級 1（-40°C 至 + 125°C 環境工作溫度）。
• 版本信息 ：文檔編號 SNVSAA2B，2015 年 7 月發布，2017 年 7 月修訂。
• 功能定位 ：3.5-V 至 60-V 輸入、2-A 輸出的同步降壓 DC-DC 轉換器，集成同步整流，支持寬范圍輸入電壓調節。

二、關鍵特性

• 高效低耗 ：
  • 輕負載時采用不連續導通模式（DCM）和脈沖頻率調制（PFM），靜態電流 27 μA，關斷電流 2.3 μA。
  • 效率高達 90% 以上，支持外部時鐘同步，開關頻率可調范圍 200 kHz 至 2.2 MHz（默認 500 kHz）。
• 集成功能 ：
  • 內置功率 MOSFET，高側導通電阻 210 mΩ，低側 110 mΩ，支持軟啟動、輸出電壓跟蹤和電源良好（PGOOD）指示。
  • 內部補償，兼容陶瓷、聚合物、鉭和鋁電容，簡化設計。
• 保護機制 ：
  • 打嗝模式短路保護、過流保護（峰值電感電流限制 4.5 A）、過溫關斷（160°C 觸發）、欠壓鎖定（UVLO）。

三、應用領域

• 汽車電子 ：亞 AM 頻段 12-V 和 24-V 汽車電信系統、商用車電源。
• 通用電源 ：寬輸入電壓調節、高效負載點（POL）穩壓。

四、詳細描述

• 引腳配置 ：16 引腳 HTSSOP（PWP）封裝，包括 VIN、SW、FB、EN、SS/TRK、RT/SYNC 等引腳，外露熱焊盤優化散熱。
• 工作模式 ：
  • CCM 模式 ：重載時固定頻率峰值電流控制，電感電流連續。
  • DCM 模式 ：輕載時電感電流歸零，提升效率。
  • PFM 模式 ：極輕載時降低開關頻率，維持高效率。
• 控制特性 ：
  • 輸出電壓通過電阻分壓網絡可調，參考電壓 1.011 V，精度 ±1%。
  • 軟啟動時間可通過 SS/TRK 引腳電容調節，支持外部電壓跟蹤。

五、規格參數

• 絕對最大額定值 ：
  • 輸入電壓 VIN：-0.3 V 至 65 V，SW 引腳瞬態電壓 - 3.5 V 至 65 V。
  • 工作結溫：-40°C 至 150°C，存儲溫度：-65°C 至 150°C。
• 推薦工作條件 ：
  • 輸入電壓 3.5 V 至 60 V，輸出電流 0 至 2 A。
• 熱信息 ：
  • 結到環境熱阻 38.9°C/W，結到板熱阻 19.9°C/W。
• 電氣特性 ：
  • 反饋電壓精度 ±1%，電源良好閾值：輸出電壓 <88% 或> 113% 時斷言。
  • 最小導通時間 125 ns，最小關斷時間 200 ns。
• 封裝類型 ：16 引腳 HTSSOP（PWP），尺寸 6.6 mm×5.1 mm×1.2 mm。
• 訂購型號 ：
  • LM46002AQPWPRQ1：汽車級，2000 片 / 卷，-40°C 至 125°C。
  • LM46002QPWPTQ1：工業級，250 片 / 卷，符合 RoHS 標準。
