Analog Devices Inc. ADXL367 MEMS加速度計是一款超低功耗、3軸微機電系統 (MEMS) 加速度計，在100Hz輸出數據速率下功耗為0.89μA，在運動觸發喚醒模式下功耗為180nA。與使用功率占空比實現低功耗的加速度計不同，ADXL367沒有通過欠采樣混疊輸入信號，而是采用全數據速率對傳感器的整個帶寬進行采樣。ADI ADXL367 MEMS加速度計具有恒定的14位輸出分辨率。同時，在較低分辨率足夠時，還提供8位格式化數據實現更高效的單字節傳送。還支持12位格式化數據，實現對ADXL362的設計兼容性。該器件的測量范圍為 ± 2g、±4g和 ±8g，在 ±2g范圍內的分辨率為0.25mg/LSB。

數據手冊：*附件：Analog Devices Inc. ADXL367 MEMS加速度計數據手冊.pdf

ADXL367具有諸多特性，可實現真正的系統級節能。這些特性包括：深度多模輸出先入先出 (FIFO)；內置微功耗溫度傳感器；帶中斷能力額外模擬輸入同步轉換用的內部模數轉換器 (ADC) ；可在任何輸出數據速率下工作、僅需額外35nA電流的單擊和雙擊檢測；防止誤觸發的狀態機。此外，ADXL367還提供采樣時間的外部控制和外部時鐘。

ADXL367在1.1V至3.6V寬電源電壓范圍內工作，必要時可連接到在單獨電源電壓上運行的主機。ADXL367采用2.2 mm × 2.3 mm × 0.87 mm封裝。

特性

• 高分辨率：0.25mg/LSB
• 內置功能，可減少系統功耗
  • 單擊和雙擊檢測，額外電流僅為35nA
  • 可進行運動激活的可調閾值睡眠和喚醒模式
  • 自主中斷處理，無需微控制器干預，系統其余部分可以完全關斷
  • 深度512采樣嵌入式FIFO最大限度減輕主機處理器負荷
  • 喚醒狀態輸出支持實現運動激活開關
• 電源電壓范圍
  • 1.1V至3.6V單節電池
  • 內部電源穩壓實現高PSRR
• 超低功耗：
  • 0.89μA（100Hz ODR、2V電源）
  • 180nA運動激活喚醒模式
  • 待機電流：40nA
• 噪聲低至170μg/√Hz
• 通過外部觸發器進行加速度采樣同步
• 片上溫度傳感器
• 內部雙極抗混疊濾波器
• SPI（4線）和I^2^C數字接口
• 小巧纖薄的2.2mm ×2.3mm ×0.87mm封裝

應用

• 24/7全天候不間斷感測
• 工業
• 數字醫療保健
• 產消合一商品
• 助聽器
• 生命體征監控設備
• 運動使能節能開關
• 支持運動的計量設備
• 單節電池運行的智能手表
• 智能家居

功能框圖

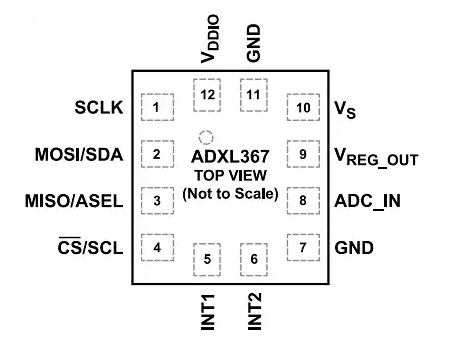

引腳配置
