TPS563201 和 TPS563208 是采用 SOT-23 封裝的簡單、易用的 3A 同步降壓轉換器。

這些器件旨在以最少的外部元件數量運行，并且還旨在實現低待機電流。

這些開關模式電源 （SMPS） 器件采用 D-CAP2 控制方案，可提供快速瞬態響應，并支持低等效串聯電阻 （ESR） 輸出電容器（如特種聚合物）和超低 ESR 陶瓷電容器，無需外部補償元件。

TPS563201 在脈沖跳躍模式下運行，可在輕負載運行期間保持高效率。TPS563201 和 TPS563208 采用 6 引腳 1.6mm × 2.9mm SOT （DDC） 封裝，額定結溫范圍為 –40°C 至 125°C。
*附件：tps563208.pdf

特性

• TPS563201 和 TPS563208 3A 轉換器，集成 95mΩ 和 57mΩ FET
• 具有快速瞬態響應的 D-CAP2? 控制方案
• 輸入電壓范圍：4.5V 至 17V
• 輸出電壓范圍：0.76V 至 7V
• 脈沖跳躍模式 （TPS563201） 或連續電流模式 （TPS563208）
• 580kHz 開關頻率
• 低關斷電流小于 20μA
• 2% 反饋電壓精度 （25°C）
• 從預偏置輸出電壓啟動
• 逐周期過流限制
• 打嗝模式過流保護
• 非鎖存 UVP 和 TSD 保護
• 固定軟啟動：1.0ms

參數

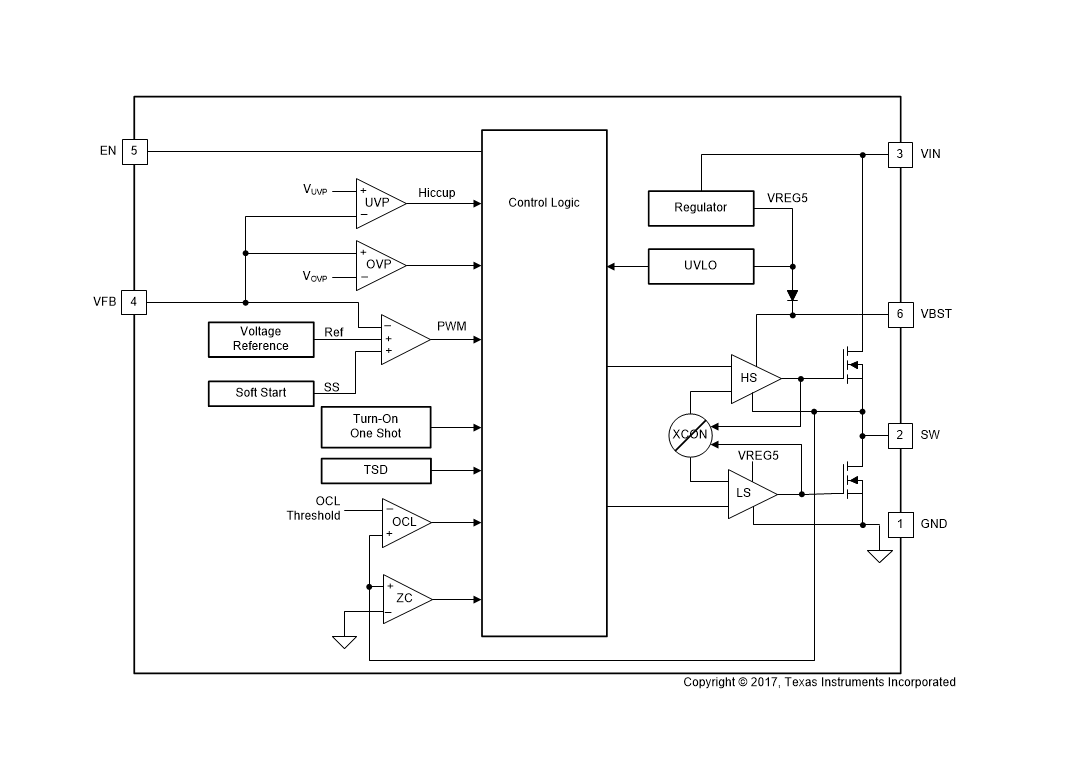

方框圖

1. 概述

TPS563208是一款3A同步降壓電壓調節器，適用于4.5V至17V的輸入電壓范圍，并提供0.76V至7V的輸出電壓。該器件采用SOT-23封裝，集成了95mΩ和57mΩ的FET，支持快速瞬態響應，適用于數字TV電源、高清藍光播放器、網絡家庭終端、數字機頂盒和監控設備等應用。

2. 主要特性

• ?高效同步降壓?：集成95mΩ和57mΩ FET，支持高達3A的輸出電流。
• ?快速瞬態響應?：采用D-CAP2控制方案，支持低ESR輸出電容器，如特種聚合物電容器和超低ESR陶瓷電容器。
• ?寬輸入電壓范圍?：4.5V至17V的輸入電壓范圍。
• ?低待機電流?：小于20uA的關斷電流。
• ?多種保護功能?：包括過流保護、欠壓鎖定（UVLO）保護和熱關斷保護。
• ?固定軟啟動時間?：1.0ms的軟啟動時間。

3. 封裝與訂購信息

• ?封裝類型?：SOT-23（DDC）
• ?引腳數?：6
• ?封裝選項?：
  • TPS563208DDCR, TPS563208DDCR.A, TPS563208DDCR.B（3000單位/盤帶）
  • TPS563208DDCT, TPS563208DDCT.A, TPS563208DDCT.B（250單位/盤帶）
• ?RoHS?：符合或豁免
• ?鉛完成/球材料?：錫
• ?MSL等級/峰值回流溫度?：Level-1 / 260°C
• ?工作溫度范圍?：-40°C至125°C

4. 電氣特性

• ?開關頻率?：580kHz
• ?反饋電壓精度?：2%（25°C）
• ?熱關斷閾值?：約172°C
• ?軟啟動時間?：1.0ms
• ?輸出過壓/欠壓保護?：具備

5. 應用與實施

• ?設計工具?：建議使用TI的WEBENCH Power Designer工具進行自定義設計。
• ?典型應用?：提供了詳細的應用電路圖和設計步驟，包括輸出電壓電阻選擇、輸出濾波器選擇、輸入電容器選擇等。
• ?布局指南?：提供了PCB布局指南，以確保最佳電氣和熱性能。

6. 文檔與支持

• ?文檔更新通知?：用戶可以在TI的網站上注冊以接收文檔更新通知。
• ?支持資源?：包括TI E2E支持論壇、設計支持工具和聯系信息。
• ?靜電放電（ESD）警告?：處理集成電路時需采取適當?shù)念A(yù)防措施，以防ESD損壞。

7. 重要聲明與免責條款

• TI提供的所有資源均以“按現狀”形式提供，不承擔任何明示或暗示的保證。
• 用戶需自行負責選擇適當?shù)漠a(chǎn)品、設計驗證、測試應用以及確保應用符合適用標準和其他要求。
• TI的資源使用權限僅限于開發使用TI產品的應用，禁止其他形式的復制和展示。

8. 封裝尺寸與引腳信息

• 提供了SOT-23（DDC）封裝的詳細尺寸圖和引腳功能說明。

總結：TPS563208是一款功能強大的3A同步降壓電壓調節器，適用于多種電源管理應用。文件詳細描述了其主要特性、封裝與訂購信息、電氣特性、應用與實施、文檔與支持以及重要聲明與免責條款，為用戶提供了全面的參考信息。
