1.背景介紹
在 “雙碳” 目標引領下，光儲充一體化項目正以迅猛之勢發展，成為構建綠色能源生態的關鍵一環。從繁華都市的智能停車場，到偏遠地區的分布式能源站點，光儲充系統將太陽能、儲能設備與電動汽車充電設施有機融合，不僅為新能源汽車提供便捷的能源補給，還能有效緩解電網壓力，促進清潔能源消納。
然而，隨著光儲充項目的大規模落地，安全隱患也逐漸浮出水面（一五二）。直流系統作為光儲充的核心部分，其絕緣性能直接關系到整個系統的安全穩定運行。一旦直流線路絕緣受損，就可能引發漏電、短路甚至火災等嚴重事故，造成不可挽回的人員傷亡和財產損失。因此，實時監測直流系統的絕緣電阻（零一七六），成為保障系統安全運行的關鍵。安科瑞電氣推出的 AIM-D 系列直流絕緣監測儀，憑借（零七一九）其創新技術與高效性能，為多場景直流系統提供了可靠的絕緣監測解決方案。
2.直流絕緣監測產品介紹
2.1AIM-D100-T系列通用型直流絕緣監測儀

AIM-D100-TL
適用于DC10V~100V直流系統
AIM-D100-TH
適用于DC100V~1000V直流系統
功能特點：
?監測直流正負極對地電阻，低于設定值報警。
?測量正負之間，正負極極對地電壓，具過欠壓報警功能。
?LED指示和LCD顯示功能。
?3路繼電器輸出，常開常閉可設
?RS485通訊，Modbus-RTU協議。
?20條事件記錄。
?4模導軌安裝，插拔端子。
?支持周期監測和通訊觸發監測

AIM-D100-TS
適用于DC150V~1500V直流系統
功能特點：
?監測直流正負極對地電阻，低于設定值報警。
?測量正負之間，正負極極對地電壓。
?LED指示狀態指示。
?通過撥碼設置參數。
?2路繼電器輸出，常開常閉可設（通訊設置）
?RS485通訊，Modbus-RTU協議
?支持周期監測和通訊觸發監測
?可用于DC1500V以下儲能系統
2.2 CA系列充電樁用絕緣監測儀

AIM-D200-CAI
適用于DC100V~1000V直流樁
功能特點：
?監測單路直流正負極對地電阻，低于設定值報警。
?測量正負之間，正負極極對地電壓。
?LED運行和故障指示。
?1路直流電流監測功能。
?RS485通訊，Modbus-RTU協議。
?4模導軌安裝，插拔端子。
?支持周期監測和通訊觸發監測

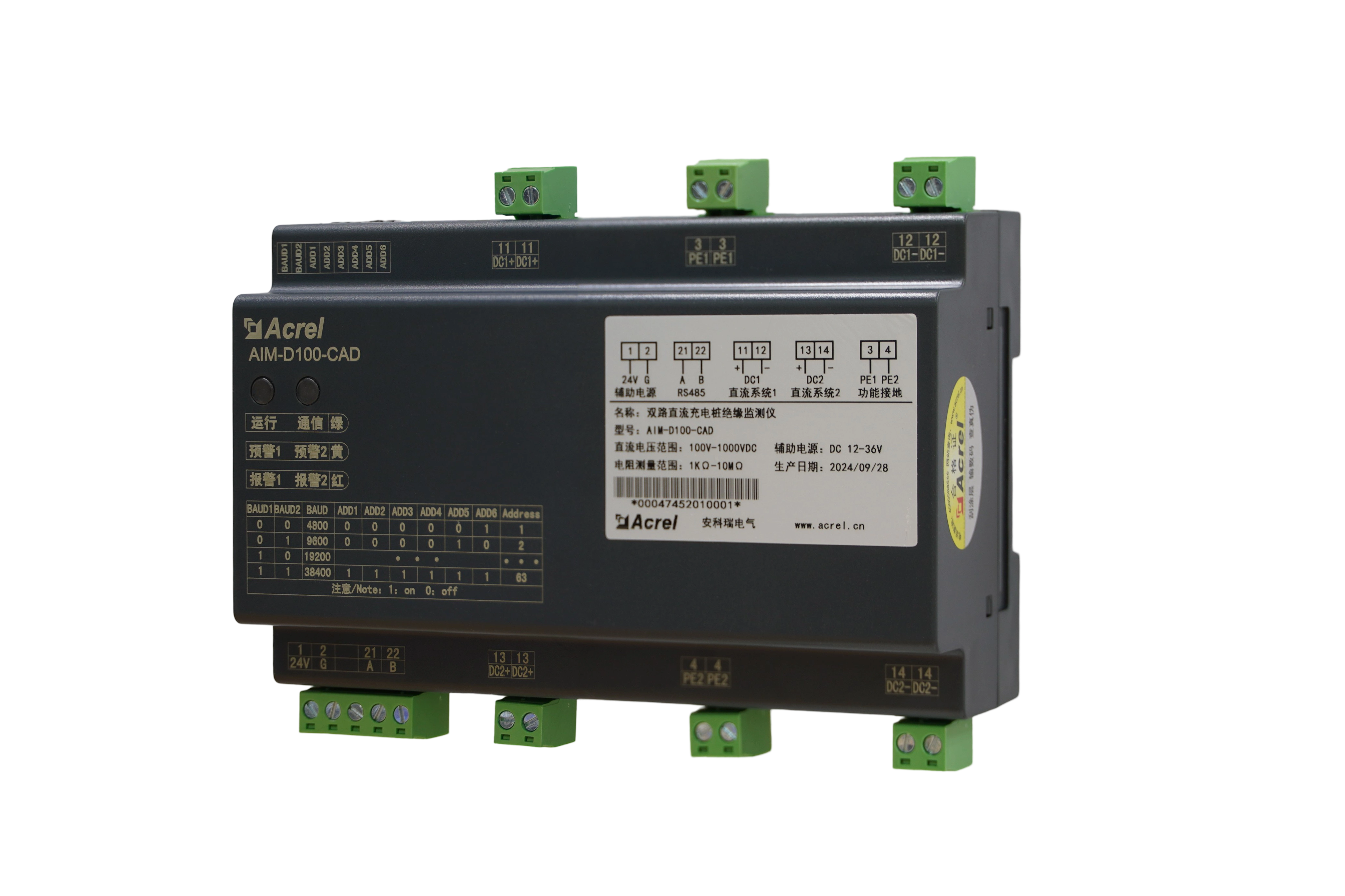

AIM-D100-CAD
適用DC100V~1000V雙槍直流樁
功能特點：
?監測雙路直流正負極對地電阻，低于設定值報警。
?測量正負之間，正負極極對地電壓。
?LED指示，運行、通訊、預警、報警、反接指示。
?雙路獨立監測和報警。
?通過撥碼設置參數。
?RS485通訊，Modbus-RTU協議。
?支持周期監測和通訊觸發監測
?3.AIM-D500直流絕緣監測儀（配ACPD300耦合儀）

AIM-D500（配ACPD300)
適用于DC100V~1000V直流系統
功能特點：
?采用注入法監測方法，滿足IEC61557-8標準。
?絕緣監測儀可測量0-400V直流系統電壓及正負極對地電壓，配合耦合儀可測量0-10000V電壓，具有過欠壓報警功能。
?實時監測直流系統對地電阻，監測范圍1kΩ~2MΩ。
?最允允許系統對地泄露電容Ce：35uF。
?接線斷線監測功能（接地線及與直流系統的接線狀態監測）
?自檢功能（內部模擬接地故障，儀表能正常報警）
?停止功能，在不需要絕緣監測時，可以停止絕緣監測。
?RS485通訊，Modbus-RTU協議。
?30條事件記錄。
?絕緣監測儀4模導軌安裝，耦合儀2模導軌安裝，插拔端子。
3. 直流絕緣監測解決方案
3.1直流系統絕緣監測直流電源解決方案
應用場景：發電廠、變電站等直流屏，UPS供電系統

直流屏接入交流380V電源，電池模塊平時充電，當AC380V電源失電后，直流母線使用備用電池供電。絕緣監測儀可以監測直流母線和支路的絕緣情況，當直流系統中任意位置發生絕緣損壞或者單相接地的情況，儀表發出報警信號，提示工作人員排查故障。
3.2 直流系統絕緣監測直流充電樁解決方案
應用場景：直流充電樁

該示例為一個雙槍120kW直流充電樁。絕緣監測儀由控制器測量電壓、電阻和電流。充電樁使用時，單獨使用A槍或B槍時，控制器控制對應IMD1或者IMD2絕緣監測儀先進行絕緣監測；雙槍同時使用時，控制器控制IMD1絕緣監測儀先進行絕緣監測。
3.3 直流系統絕緣監測儲能系統解決方案
應用場景：儲能系統

該儲能系統中，設置了多個絕緣監測儀，但同一時間同一系統僅允許1只絕緣監測儀工作，因此需要控制模塊進行控制。采用分時控制策略，采用通訊觸發的方式，確保同一時間內只有1只絕緣監測儀在工作。
3.4直流系統絕緣監測光伏系統解決方案
應用場景：光伏系統
光伏發電供電系統將光能轉化成電能，一般包括光伏電池板陣列、匯流箱、并網逆變器、監測儀表和并網開關等。

如圖光伏系統中，光伏組件發電匯流后經過逆變器并入電網，逆變器內自帶隔離變壓器，每個匯流箱前端分為獨立系統，對于獨立的不接地的直流系統，應裝設絕緣監測儀，檢測直流母線及支路對地的絕緣情況，當發生絕緣損壞或者單極接地，儀表能夠及時報警，提示工作人員對回路進行檢修排查故障，防止故障事態擴大引起短路。
4.結語
在光儲充一體化蓬勃發展的今天，安全始終是行業發展的基石。安科瑞 AIM-D 系列直流絕緣監測儀，以其 10V 到 1500V 的全覆蓋電壓范圍、高精度的監測性能、智能的診斷功能和豐富多樣的產品型號，為光儲充系統的安全運行提供了全方位、多層次的保障。
