TPS546C20A器件是符合 PMBus 1.3 標準的非隔離式直流/直流轉換器，具有集成 FET，能夠?qū)崿F(xiàn)高頻作，并采用 7mm × 5mm 封裝實現 35A 電流輸出。兩個 TPS546C20A 器件可以并聯在一起，以提供高達 70A 的負載。電流感應是通過對一小部分功率級電流進行采樣來實現的，并且與器件溫度無關。由集成的 NexFET 功率級和優化驅動器提供的高頻、低損耗開關可實現非常高密度的電源解決方案。PMBus 接口通過VOUT_COMMAND、靈活的轉換器配置以及關鍵參數監控（包括輸出電壓、電流和內部芯片溫度）來實現 AVS 功能。根據系統要求，可以將對故障條件的響應設置為重新啟動、閉鎖或忽略。
*附件：tps546c20a.pdf

特性

• 符合 PMBus? 1.3 標準的轉換器：35 A
• 2 個器件可堆疊，電流共享高達 70 A
• 輸入電壓范圍：4.5 V 至 18 V
• 輸出電壓范圍：0.35 V 至 5.5 V
• 集成 3.2mΩ 和 1.4mΩ 堆疊式 NexFET? 功率級
• 350mV 至 1650mV 基準，用于自適應電壓調節 （AVS） 功能，并通過 PMBus 進行裕量調節
• 600 mV 及以上時的 0.5% 基準精度
• 無損低側 MOSFET 電流感應
• 具有輸入前饋的電壓模式控制
• 差分遙感
• 單調啟動至預偏置輸出
• 輸出電壓和輸出電流報告
• 內部芯片溫度監控
• 2 個 PMBus 地址（主 36d/從機 37d）
• 通過引腳搭接選擇啟動Vout和軟啟動值
• 可通過 PMBus 接口編程：
  • OCP、UVLO、軟啟動、PG、OV、UV、OT 電平、故障響應
  • Turnon 和 Turnoff 延遲
• 熱關斷
• 開關頻率的引腳搭接：200 kHz 至 1 MHz
• 頻率同步到外部時鐘或輸出時鐘以同步輸出

參數

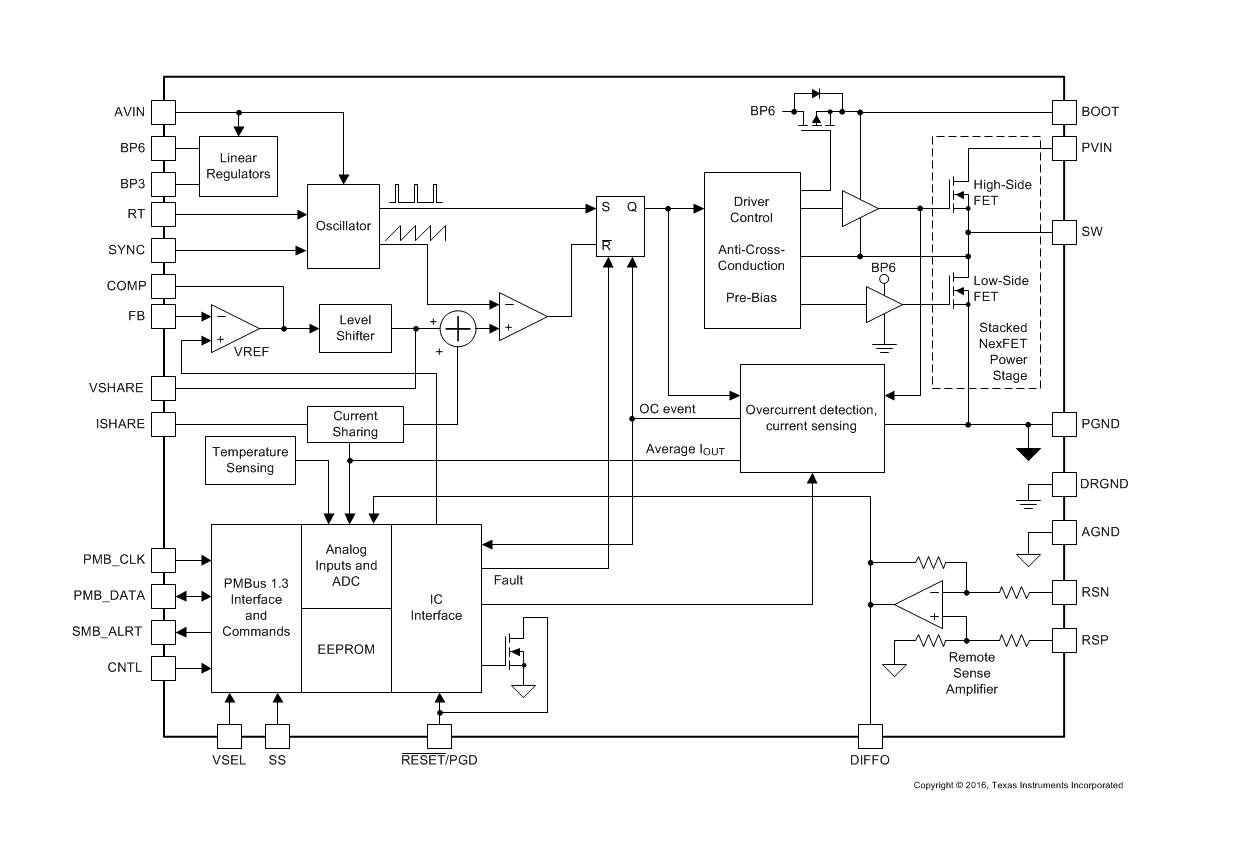

方框圖

1. 產品概述

TPS546C20A是一款4.5V至18V輸入電壓范圍，支持高達35A輸出電流的同步降壓DC/DC轉換器。該轉換器集成了PMBus 1.3接口，支持遠程監控和配置，適用于需要高精度和高可靠性的電源系統。

2. 關鍵特性

• ?PMBus接口?：支持遠程監控和配置，包括輸出電壓、輸出電流、內部溫度等關鍵參數。
• ?高電流輸出?：單芯片支持高達35A的輸出電流，滿足高功率密度應用需求。
• ?高效能?：集成3.2mΩ和1.4mΩ NexFET?功率級，提供高效率的能量轉換。
• ?高精度?：0.5%的參考電壓精度，支持輸出電壓和電流的高精度控制。
• ?靈活配置?：通過PMBus接口可配置軟啟動時間、過壓/欠壓保護、過溫保護等參數。
• ?同步整流?：采用同步整流技術，減少整流損耗，提高轉換效率。

3. 應用領域

• 測試和儀器設備
• 以太網交換機、光交換機、路由器、基站
• 服務器
• 企業級存儲SSD

4. 功能描述

• ?電壓模式控制?：結合輸入前饋，實現快速、穩定的電壓調節。
• ?差分遠程感測?：支持差分遠程感測，提高輸出電壓測量的準確性。
• ?軟啟動和軟停止?：可編程的軟啟動和軟停止功能，減少啟動和停止過程中的應力。
• ?過流保護?：具有過流檢測和保護功能，防止因過流導致的器件損壞。
• ?熱關斷?：內置熱關斷保護，防止器件因過熱而損壞。
• ?故障響應?：支持多種故障響應模式，包括重啟、關斷和忽略，滿足不同系統的需求。

5. 電氣特性

• ?輸入電壓范圍?：4.5V至18V
• ?輸出電壓范圍?：0.35V至5.5V
• ?最大輸出電流?：35A
• ?開關頻率?：200kHz至1MHz可調
• ?參考電壓范圍?：350mV至1650mV
• ?參考電壓精度?：0.5%（600mV及以上）

6. 封裝和尺寸

• ?封裝類型?：LQFN-40（帶裸露熱焊盤）
• ?封裝尺寸?：7.00mm × 5.00mm

7. 典型應用電路

提供了詳細的典型應用電路圖，包括輸入電容、輸出電容、電感、電阻等元件的選擇和設計步驟。同時，還提供了使用WEBENCH?電源設計師進行電路設計和優化的指南。

8. 布局和設計指南

• ?布局指南?：強調了關鍵元件（如輸入電容、輸出電容、電感、PMBus接口等）的布局對電路性能的影響，建議采用緊湊且低干擾的布局方式。
• ?設計考慮?：包括輸入電容的選擇、輸出電容的ESR和ESL對電路性能的影響、電感的飽和電流和直流電阻的選擇等。
