1. 變電站輔助系統現狀

變電站輔助系統包含圖像監視及安全警衛系統、火災報警系統、采暖通風系統、事故油池控制系統、照明系統。目前，常規變電站的輔助系統由于沒有統一的網絡平臺，各子系統基本是相互獨立的關系，采用分散設計、獨立上傳，存在不少問題：

1.1 功能單一

當前變電站輔助系統相對比較單一，僅能在事故后進行人工排查獲取所需信息，缺少事故主動防御、設備異常監測及智能巡檢等功能。

1.2 通信規約不一致

子系統往往有不同的供應商提供，采用的通信規約不一致，有些常規變電站不配備規約轉換裝置，因此不易實現統一的網絡化管理，造成了子系統之間缺少聯動性，無法達到智能變電站運行管理的要求。

1.3 配合聯動缺乏

當前的變電站輔助系統各子系統孤立運行，缺少配合聯動，無法在各子系統間共享有用的信息，實則也是資源的浪費，使系統運轉效率降低，變相增加了系統運行維護的成本。

2.變電站輔助系統運行需求

智能化變電站運行維護的要求和標準不斷升級，因此產生新的需求和功能，主要體現在以下幾個方面：

（1）搭建統一的輔助設備運行管理平臺，將所有的與運行安全相關的輔助系統功能接入輔助設備運行管理平臺，方便新功能的擴充和接入，極大簡化了輔助設備的運行管理。

（2）集成變電站內所有輔助設備的運行信息，有利于集中監控變電站內狀況。

（3）統一各設備信息傳輸方式和規約，提高設備間聯動性。

（4）輔助設備各自為戰，形成信息孤島，需要大量人力來處理不同設備上送的信息，不適用于不斷提升的安全管理要求。

（5）智能巡檢的新需求，節省值班員人工巡視的成本，降低人工巡檢的出錯率。

3 智能輔助系統功能實現

3.1 圖像監視及安全警衛子系統

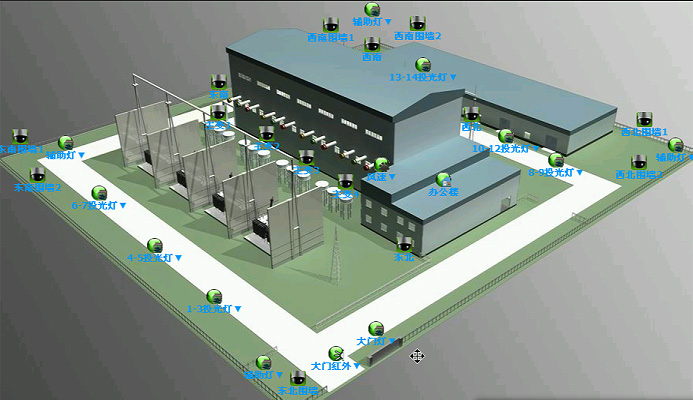

該系統中配置一套圖像監視及安全警衛系統。圖像監視系統采集站內各視頻球機和槍機相關信號，采集到的信號上送到系統主站。安全警衛系統檢測到不同的告警信號時，通過聲光等不同方式進行報警。當安全警衛系統檢測到有入侵變電站行為時，同時啟動視頻系統和照明系統，打開入侵處照明燈光，視頻系統調整到相應位置并記錄下實時狀況，實現了系統的聯動。

3.2 環境監測子系統

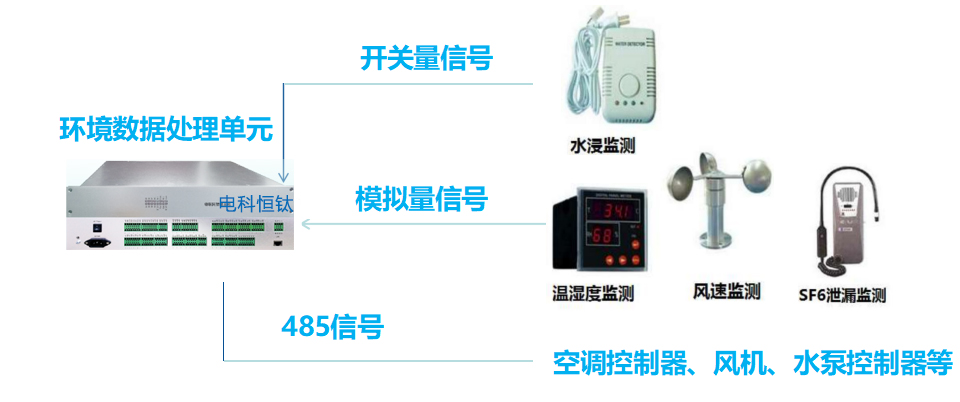

環境監測系統能實時監測主變套管、母線等運行溫度，減少帶電檢測工作量。GIS室內配置SF6濃度監測儀，二次設備艙內配備空氣質量傳感器，可實時監測艙內空氣中氧氣和二氧化碳的含量，當指標達到滿足人員活動要求的設定值時，發出提示信息，指示人員可以進入艙內。

3.3 火災報警子系統

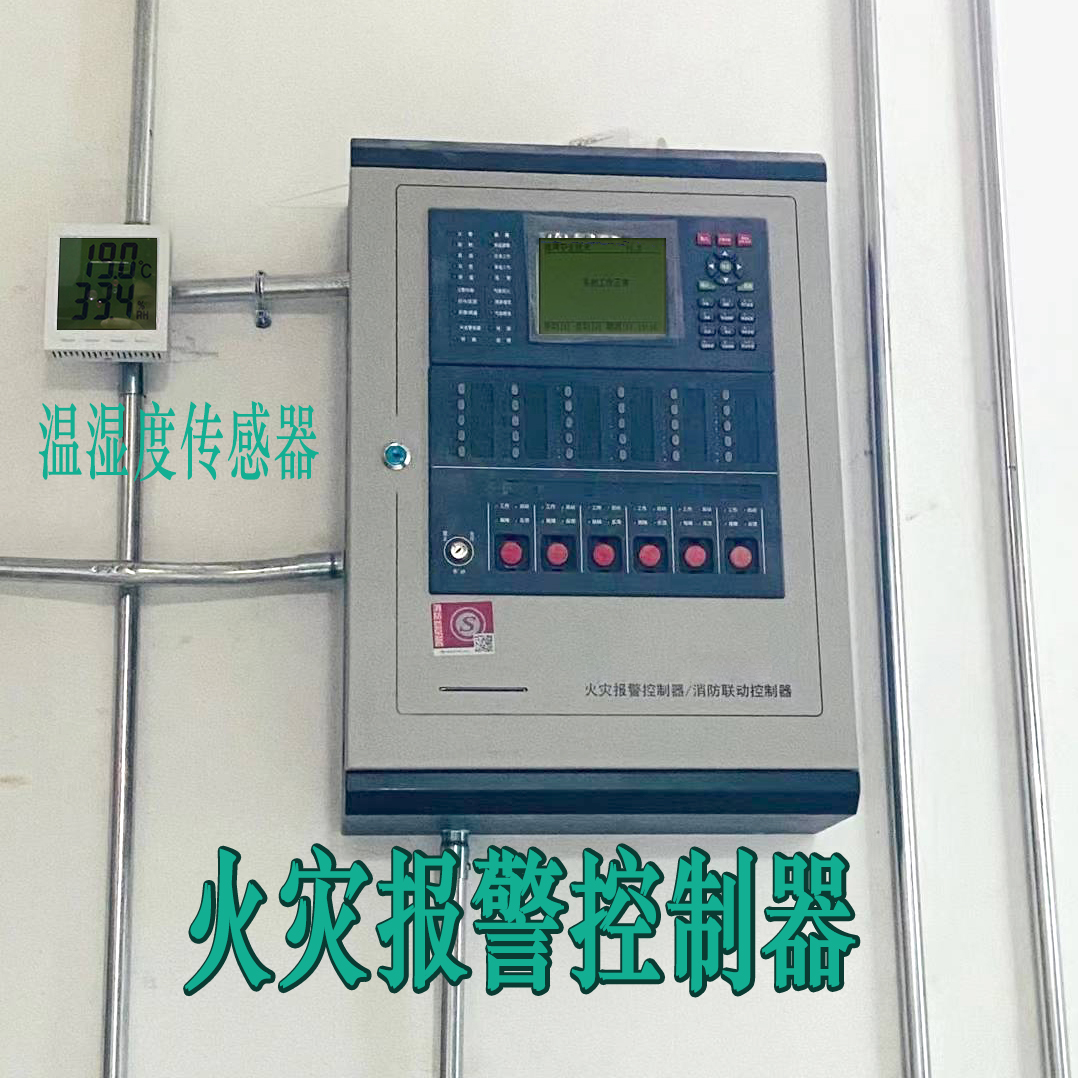

由火災報警控制器、感溫感煙探測器、聲光報警器等設備組成，通過RS485通信口上傳信息。當火災報警子系統發信時，進行聲光報警，并與圖像監視系統產生聯動，將現場的狀況記錄下來。

3.4 智能門窗子系統

門禁系統控制器與一體化監控系統之間采用RS485進行通信。門禁系統有幾個功能模塊組成：權限管理、遙控開門、人員定位及報警聯動。對進入變電站的人員配備門禁控制卡，并設置不同的權限，刷卡進入時，啟動圖像監視系統，并記錄下人員進入時間及現場畫面等信息。

3.5 采暖通風子系統

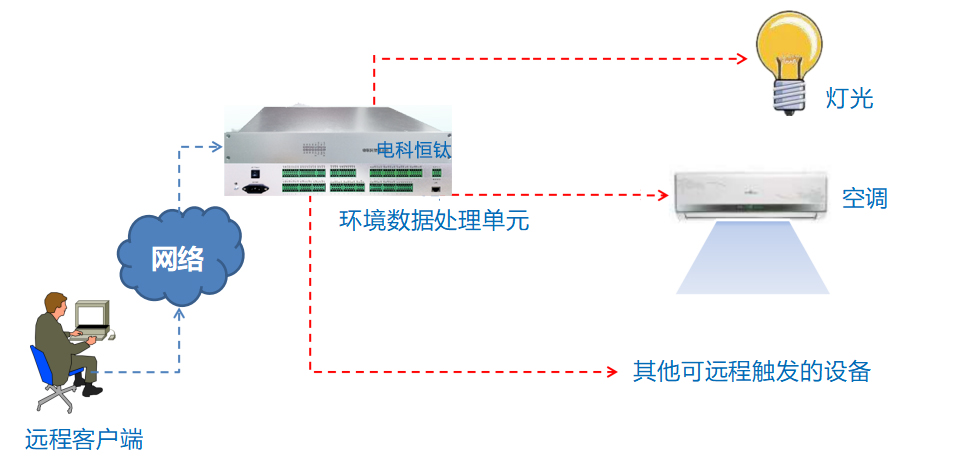

采暖通風子系統由空調、電采暖器、通風設備組成，溫濕度傳感器可自動檢測環境狀況，實現空調和通風設備自動啟停，進行加熱器工作模式切換，并可將溫濕度數據上傳至系統主站。

3.6 智能照明子系統

智能照明系統是智能變電站輔助設施的重要組成部分，采用網絡通信技術和數字調光技術相結合，變電站室內外照明可采用本地與遙控兩種方式進行開啟與關閉。夜間視頻巡視時，照明系統與視頻攝像頭聯動。

3.7智能巡檢子系統

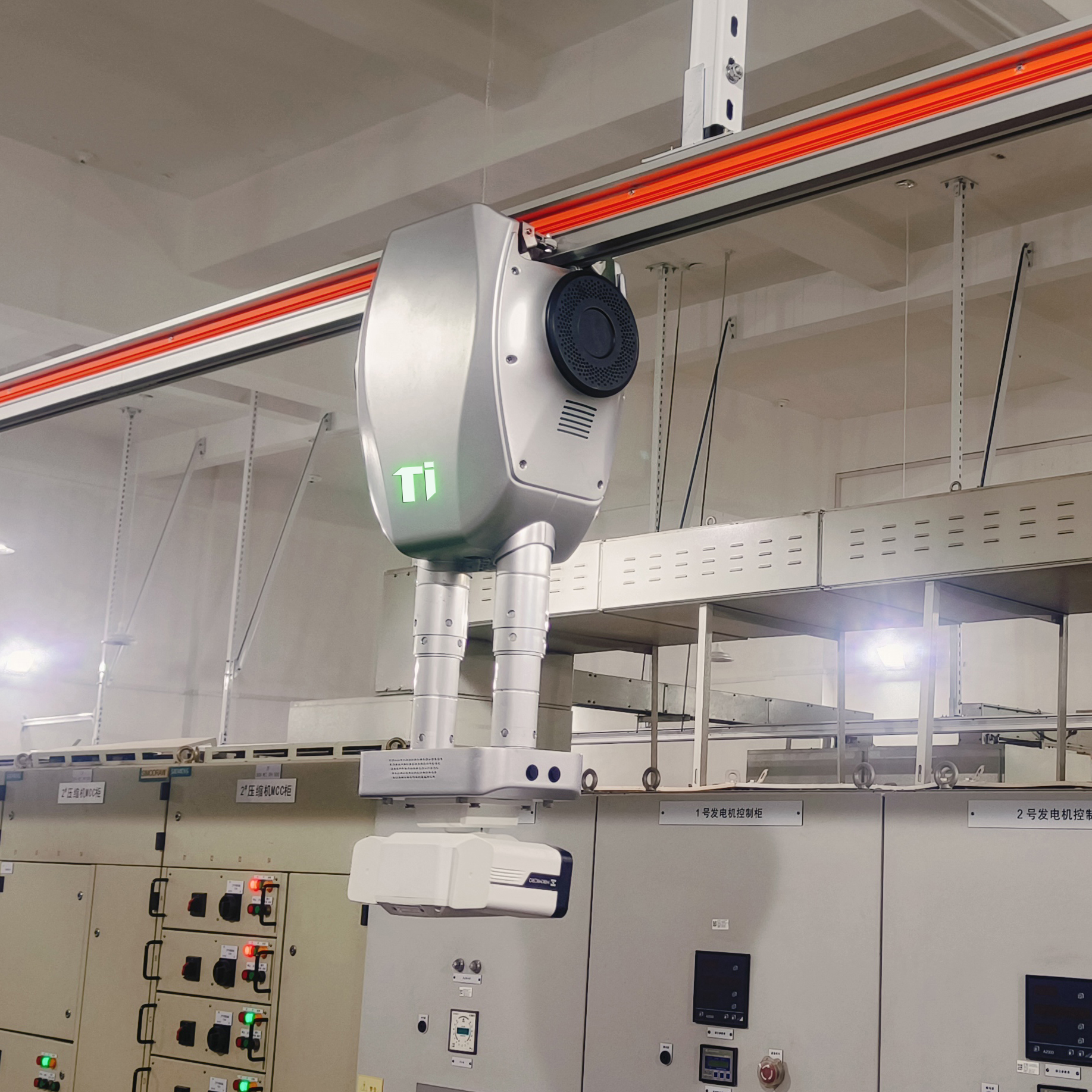

智能巡檢子系統由智能巡檢機器人組成，巡檢機器人采用導軌滑觸式供電方式，無需充電，可以設置定時巡視、應急出動、遙控巡檢等方式，隨時監控室內環境及設備狀態

3.8 智能鎖具系統

檢修過程中誤入帶電間隔會產生嚴重的后果，嚴重威脅設備和人身安全，本輔助系統配置了智能鎖具系統。對開關鑰匙、智能控制柜鑰匙、解鎖鑰匙等進行了有效管理，對取用鑰匙設置了相應權限，避免了違規使用鑰匙造成誤入帶電間隔的事故。

4 總結

本文就目前變電站輔助系統存在獨立運行無法聯動的缺點，以及運行維護中產生的新需求，對變電站智能輔助系統進行了分析與研究，提出一種變電站智能輔助系統方案，系統的實施能夠讓變電站的管理更加高效，大大地提高變電站智能化水平、節省變電運維工作的人力、提高巡視效率，并且還能提供海量的運行數據，為運維工作提供充足的信息，為變電站的可靠穩定運行提供了有力保障。
