TPS568215 是 TI 最小的單片 8A 同步降壓轉換器，具有自適應導通時間 D-CAP3? 控制模式。該器件集成了低導通電阻 DS（on） 功率 MOSFET，可實現高效率，并以最少的外部元件數量為空間受限的電源系統提供易用性。主要特性包括非常精確的基準電壓、快速負載瞬態響應、用于輕負載效率的自動跳躍模式作、可調電流限制以及無需外部補償。強制連續導通模式有助于滿足高性能 DSP 和 FPGA 嚴格的電壓調節精度要求。TPS568215 采用熱增強型 18 引腳 HotRod QFN 封裝，設計工作溫度范圍為 –40°C 至 150°C。TPS568215 與 TPS56C215 引腳對引腳兼容，使用戶能夠靈活地選擇相同尺寸中 6 A 至 12 A 的解決方案。
*附件：tps568215.pdf

特性

• 集成 19mΩ 和 9.4mΩ MOSFET
• 可選 F SW 為 400 kHz、800 kHz 和 1.2 MHz
• 可調節的電流限制設置，帶打嗝重新啟動
• 在整個溫度范圍內提供 0.6V ±1% 參考電壓
• 可選的外部 5V 偏置支持可提高效率
• D-CAP3? 控制模式，可實現快速瞬態響應
• 可選擇強制連續導通模式 （FCCM），以實現嚴格的輸出電壓紋波，或自動跳過 Eco 模式?，以實現高輕負載效率
• 0.6V 至 5.5V 輸出電壓范圍
• 支持所有陶瓷電容器
• 單調啟動至預偏置輸出
• 可調軟啟動，默認軟啟動時間為 1ms
• –40°C 至 150°C 工作結溫
• 小型 3.5mm × 3.5mm HotRod? QFN 封裝
• 與 8A TPS568231 和 12A TPS56C231 和 TPS56C215 引腳對引腳兼容[](https://www.ti.com/lit/pdf/SLVSD05)
• WEBENCH 設計中心提供支持

參數

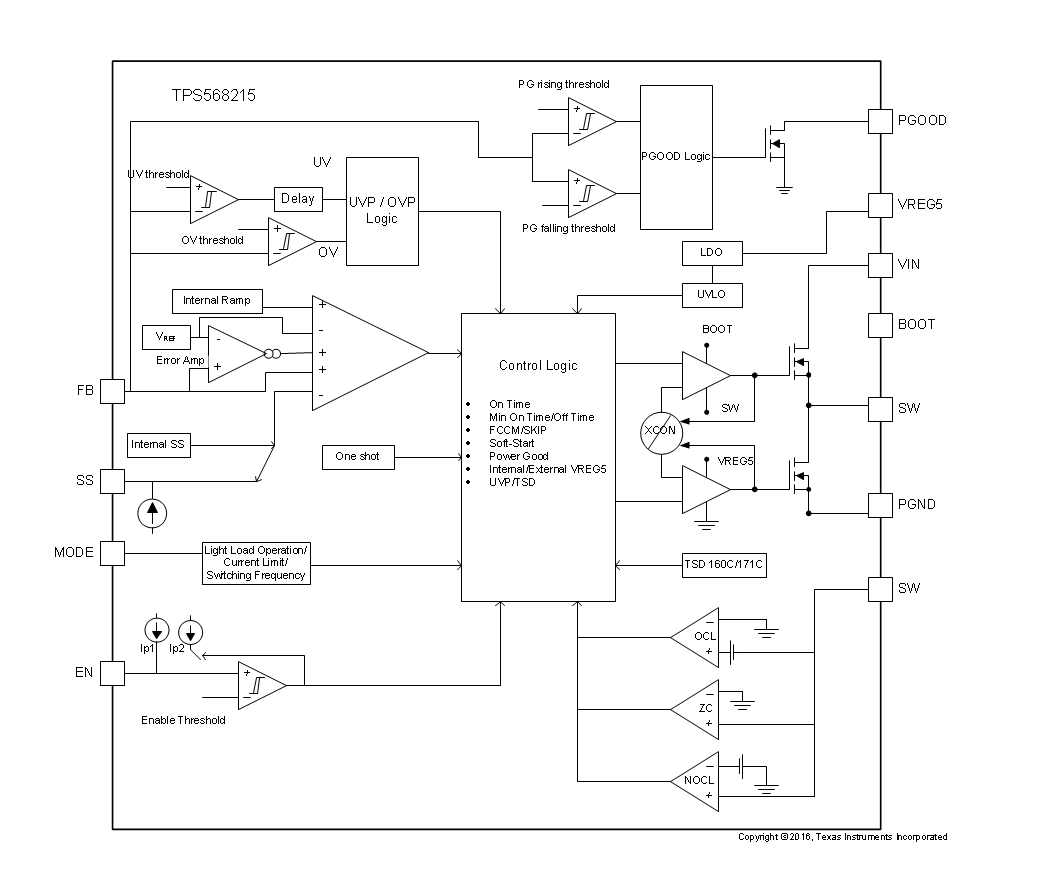

方框圖

1. 產品概述

TPS568215 是一款高性能、高效率的同步降壓（Buck）轉換器，專為需要高電流輸出和緊湊設計的電源系統而設計。它集成有低 RDS(on) 的 MOSFET，支持 4.5V 至 17V 的寬輸入電壓范圍，最大輸出電流可達 8A，適用于多種應用場景。

2. 關鍵特性

• ?集成低 RDS(on) MOSFET?：高側和低側 MOSFET 的 RDS(on) 分別為 19mΩ 和 9.4mΩ，提供高效率。
• ?寬輸入電壓范圍?：支持 4.5V 至 17V 的輸入電壓，滿足多種電源需求。
• ?多種開關頻率可選?：提供 400kHz、800kHz 和 1.2MHz 三種可選開關頻率，靈活優化效率和尺寸。
• ?快速瞬態響應?：采用 D-CAP3? 控制模式，無需外部補償，實現快速瞬態響應。
• ?高效率?：支持陶瓷電容，優化輕載效率，提供高達 95% 的轉換效率。
• ?靈活的功能配置?：通過 MODE 引腳配置電流限制、開關頻率和輕載工作模式。
• ?全面的保護功能?：包括過流保護、過壓保護、欠壓鎖定、熱關斷保護等。

3. 應用領域

• ?服務器和存儲設備?
• ?高端數字電視和機頂盒?
• ?電信和網絡設備?
• ?IPC 和工廠自動化?

4. 功能描述

• ?D-CAP3? 控制模式?：提供無縫的連續導通模式（FCCM）和跳周期模式（Eco-mode?）切換，優化輕載效率。
• ? Eco-mode? ?：在輕載條件下自動跳過開關周期，降低功耗。
• ?軟啟動?：可調軟啟動時間，默認軟啟動時間為 1ms，可通過 SS 引腳配置。
• ?電源良好監控?：PGOOD 引腳監控輸出電壓，并在輸出電壓異常時發出信號。
• ?外部 5V 偏置支持?：可選的外部 5V 偏置，增強效率。

5. 電氣特性

• ?輸入電壓范圍?：4.5V 至 17V
• ?輸出電壓范圍?：0.6V 至 5.5V
• ?最大輸出電流?：8A
• ?參考電壓精度?：0.6V ±1%
• ?熱關斷溫度?：160°C（典型值）

6. 封裝和尺寸

• ?封裝類型?：3.5mm x 3.5mm HotRod? QFN 封裝
• ?引腳數?：18 引腳

7. 典型應用電路

• ?設計示例?：提供了詳細的典型應用電路，包括電感、電容等元件的選擇和計算步驟。
• ?布局指南?：給出了 PCB 布局的建議，以確保最佳電氣性能和熱性能。

8. 文檔和支持

• ?技術文檔?：包括數據手冊、應用筆記等，提供詳細的產品信息和應用指導。
• ?設計工具?：支持 WEBENCH? 設計中心，幫助用戶快速完成電路設計。
• ?社區資源?：TI 的 E2E 在線社區提供工程師之間的協作平臺，解決設計中的問題。

通過以上總結，可以全面了解 TPS568215 的關鍵特性、應用領域、功能描述、電氣特性、封裝尺寸、典型應用電路以及相關的文檔和支持資源。
