TLV62585 器件是一款高頻同步降壓轉換器，針對緊湊的解決方案尺寸和高效率進行了優化。該器件集成了能夠提供高達 3 A 輸出電流的開關。在中到重負載下，轉換器以脈寬調制 （PWM） 模式運行，開關頻率典型值為 1.5 MHz。在輕負載時，該器件會自動進入省電模式 （PSM），以在整個負載電流范圍內保持高效率。在關斷模式下，電流消耗降至 2 μA 以下。

內部補償電路允許緊湊的解決方案和小型外部元件。內部軟啟動電路限制啟動期間的浪涌電流。其他功能，如短路保護、熱關斷保護、輸出放電和電源正常等，均內置。
*附件：tlv62585.pdf

該器件采用 2mm × 2mm QFN 或 1.6mm x 1-6mm SOT563 封裝。

特性

• 效率高達 95%
• 低 R DS（開啟） 電源開關 56 mΩ / 32 mΩ
• 2.5V 至 5.5V 輸入電壓范圍
• 0.6V 至 V 的可調輸出電壓在
• 省電模式可實現輕負載效率
• 100% 占空比，實現最低壓差
• 35μA 工作靜態電流
• 1.5MHz 典型開關頻率
• 短路保護 （HICCUP）
• 輸出放電
• 電源良好輸出
• 熱關斷保護
• 采用 2mm × 2mm QFN 或 1.6mm x 1.6mm SOT563 封裝

參數

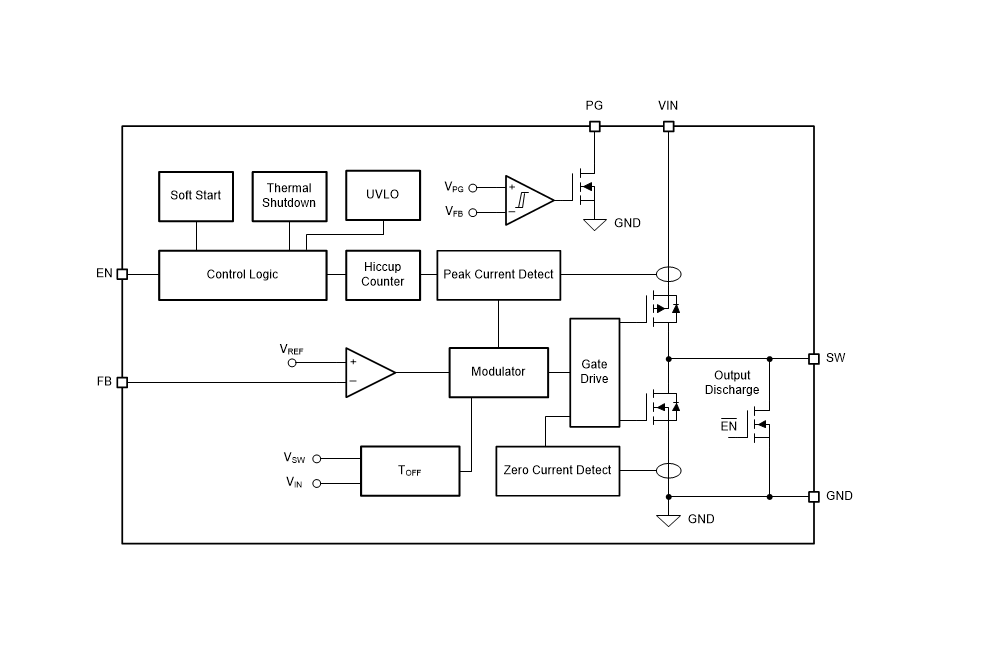

方框圖

1. 產品概述

TLV62585是一款高效率、高頻率的同步降壓DC/DC轉換器，適用于需要緊湊解決方案和高效率的應用場景。該轉換器集成了低導通電阻（RDS(ON)）的功率開關，提供高達3A的輸出電流，并支持2.5V至5.5V的輸入電壓范圍。

2. 主要特性

• ?高效率?：可達95%，適合各種負載條件。
• ? 低RDS(ON) ?：高側和低側MOSFET的RDS(ON)分別為56mΩ和32mΩ，降低功率損耗。
• ?寬輸入電壓范圍?：支持2.5V至5.5V的輸入電壓。
• ?高頻率操作?：典型開關頻率為1.5MHz，支持小型電感和電容。
• ?輕載效率?：自動進入Power Save Mode（PSM），提高輕載條件下的效率。
• ?全面保護?：包括短路保護（HICCUP）、過溫保護和輸出放電功能。

3. 應用領域

• ?通用點載電源?
• ?電池供電應用?
• ?無線路由器?
• ?固態硬盤?
• ?機頂盒?
• ?多功能打印機?
• ?電機控制?

4. 功能描述

• ?Power Save Mode?：在輕載條件下自動降低開關頻率，減少電流消耗。
• ?100%占空比?：支持最低壓降操作，適用于低輸入輸出電壓差的應用。
• ?軟啟動?：內置軟啟動電路，限制啟動時的浪涌電流。
• ?短路保護?：采用HICCUP模式，防止持續短路損壞器件。
• ?過溫保護?：當結溫超過閾值時自動關斷，保護器件免受過熱損害。

5. 設計要點

• ?輸出電壓設置?：通過外部反饋電阻分壓器設置所需的輸出電壓。
• ?電感選擇?：根據最大輸出電流和期望的紋波電流選擇合適的電感值。
• ?電容選擇?：推薦使用低ESR的陶瓷電容，以減小輸出電壓紋波。
• ?布局考慮?：遵循數據手冊中的布局指南，確保良好的散熱和信號完整性。

6. 封裝與訂購信息

TLV62585提供兩種封裝選項：2mm×2mm的QFN封裝（TLV62585RWT）和1.6mm×1.6mm的SOT563封裝（TLV62585DRL和TLV62585PDRL）。具體封裝尺寸、引腳配置和訂購信息請參考數據手冊中的封裝選項附錄。

7. 社區資源與支持

• ?TI E2E?在線社區?：提供技術交流、問題解答和設計支持。
• ?WEBENCH? Power Designer?：支持定制電源設計，簡化設計流程。
