TPS563207 是一款簡單易用的 3A 同步降壓轉換器，采用 SOT563 封裝。

該器件經過優化，可使用最少的外部元件運行。

該開關模式電源 （SMPS） 器件采用 D-CAP2? 模式控制，提供快速瞬態響應，并支持低等效串聯電阻 （ESR） 輸出電容器，如特種聚合物和超低 ESR 陶瓷電容器，無需外部補償元件。
*附件：tps563207.pdf

TPS563207在 FCCM 模式下工作，即使在輕負載下也能保持較小的紋波。TPS563207 采用 6 引腳 1.6mm × 1.6mm SOT563 （DRL） 封裝，額定結溫范圍為 –40°C 至 125°C。

特性

• 具有集成 95mΩ 和 57mΩ FET 的 3A 轉換器
• 具有快速瞬態響應的 D-CAP2? 模式控制
• 輸入電壓范圍：4.3 V 至 17 V
• 輸出電壓范圍：0.806 V 至 7 V
• 連續電流模式（FCCM 模式）
• 典型 580kHz 開關頻率
• 小于 3 μA 的低關斷電流
• 2% 反饋電壓精度 （25°C）
• 提供預偏置功能
• 逐周期過流限制
• 打嗝模式過流保護
• 非鎖存 UVP 和 TSD 保護
• 固定軟啟動：1.2 ms

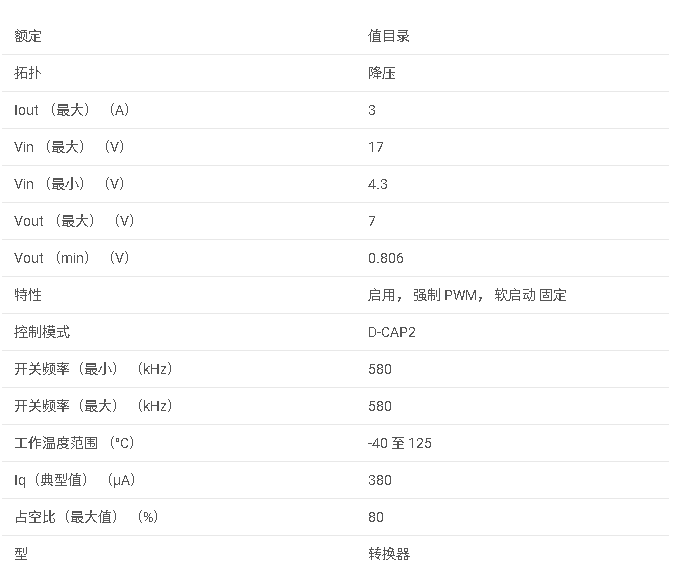

參數

方框圖

1. 概述

TPS563207是一款高效率、易于使用的3A同步降壓轉換器，適用于4.3V至17V的輸入電壓范圍，輸出電壓范圍為0.806V至7V。該轉換器采用SOT563封裝，集成了95mΩ和57mΩ的FETs，支持D-CAP2?模式控制，提供快速的瞬態響應。

2. 主要特性

• ?高集成度?：內置95mΩ和57mΩ的FETs，減少外部組件數量。
• ?寬輸入電壓范圍?：4.3V至17V。
• ?寬輸出電壓范圍?：0.806V至7V。
• ?D-CAP2?模式控制?：提供快速瞬態響應，支持低ESR輸出電容。
• ?FCCM模式?：連續電流模式，即使在輕載下也能保持小紋波。
• ?固定開關頻率?：典型值580kHz。
• ?低關斷電流?：小于3μA。
• ?2%反饋電壓精度?：在25°C下實現高精度輸出。
• ?預偏置功能?：支持預偏置啟動。
• ?多種保護功能?：包括周期過流限制、打嗝模式過流保護、非鎖存欠壓保護和熱關斷保護。

3. 應用

• 數字機頂盒（STB）
• SMPS電源供應器（如TV）
• 智能音箱
• 有線網絡設備
• 監控系統

4. 封裝與尺寸

• ?封裝類型?：6引腳1.6mm x 1.6mm SOT563（DRL）。

5. 電氣特性

• ?工作結溫范圍?：-40°C至125°C。
• ?輸入電壓范圍?：4.3V至17V。
• ?輸出電壓范圍?：0.806V至7V。
• ?開關頻率?：典型值580kHz。
• ?軟啟動時間?：固定1.2ms。
• ?熱關斷閾值?：典型值172°C。

6. 功能描述

• ?自適應導通時間控制?：結合PWM操作，實現偽固定頻率。
• ?軟啟動?：內置1.2ms軟啟動時間，防止啟動時的電流沖擊。
• ?電流保護?：包括過流保護和打嗝模式過流保護，防止損壞。
• ?欠壓鎖定（UVLO）保護?：監測輸入電壓，防止低電壓下的誤操作。
• ?熱關斷保護?：監測結溫，防止過熱損壞。

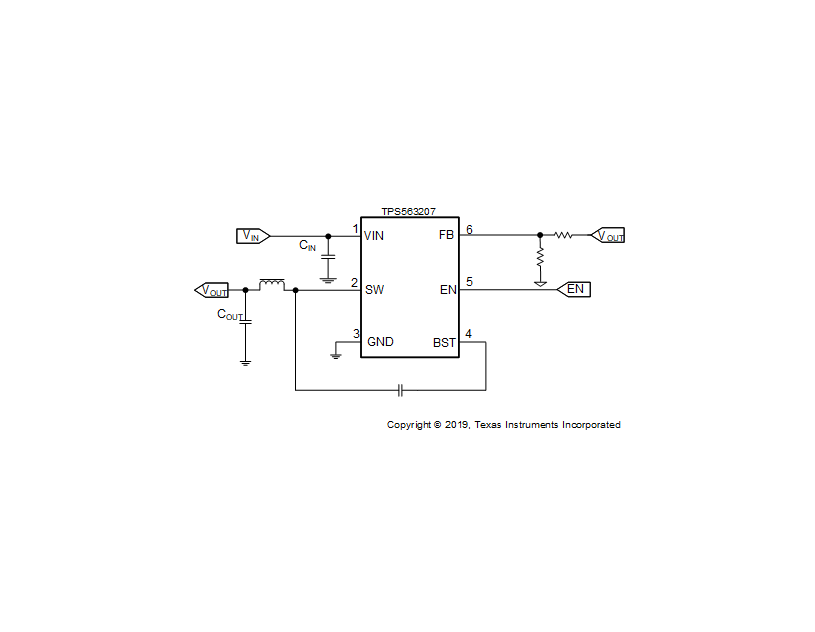

7. 典型應用電路

文檔提供了詳細的典型應用電路圖，包括輸入輸出電容、電感、反饋電阻等的選擇指南，以及布局建議。

8. 布局建議

• 輸入和輸出電容應盡可能靠近IC放置。
• SW節點應盡可能短且寬，以減少輻射發射。
• 反饋環路應遠離高噪聲信號，并使用地線屏蔽。

9. 文檔與支持

• 詳細的數據手冊：包含規格說明、電氣特性、應用指南、布局建議等。
• TI支持資源：包括TI E2E?支持論壇，提供技術支持和社區交流。
