Analog Devices Inc. ADG2412模擬開關IC包括四個獨立的單刀單擲 (SPST) 開關。該IC還包括N溝道擴散金屬氧化物半導體 (NDMOS) 開關，可實現出色的RON性能。該開關IC通過數字控制輸入上的邏輯1開啟。當接通時，各開關在兩個方向上的導電性能相同，每個開關的輸入信號范圍可從VSS擴展至V DD -2V。ADG2412 IC具有高達847mA的連續電流、在整個信號范圍內具有0.003Ω扁平R ON ，還具有1.8V、3.3V和5V邏輯兼容性。典型應用包括數據采集、儀器、航空電子設備、通信系統、繼電器替代品、自動測試設備和音視頻轉換。

數據手冊：*附件：Analog Devices Inc. ADG2412開關IC數據手冊.pdf

特性

• 高達847mA的連續電流
• 信號范圍內的扁平R ON ：0.003Ω
• 總諧波失真 (THD)：–122dB（1kHz時）
• 提高了導通電阻和導通電容之間的平衡：
  • 低RON (0.5Ω) 和CON (28pF)
• 1.8V、3.3V和5V邏輯兼容
• 16引腳4mm x 4mm LFCSP封裝
• 與ADG1412引腳對引腳兼容
• 額定電壓：±15V、+12V、±5V、+5V和–12V
• 采用非對稱電源供電
• 模擬信號范圍：VSS至VDD
• 工作溫度范圍：?40°C至+125°C

應用

• 自動測試設備
• 數據采集
• 儀器
• 航空電子
• 音視頻轉換
• 通信系統
• 繼電器替代品

功能框圖

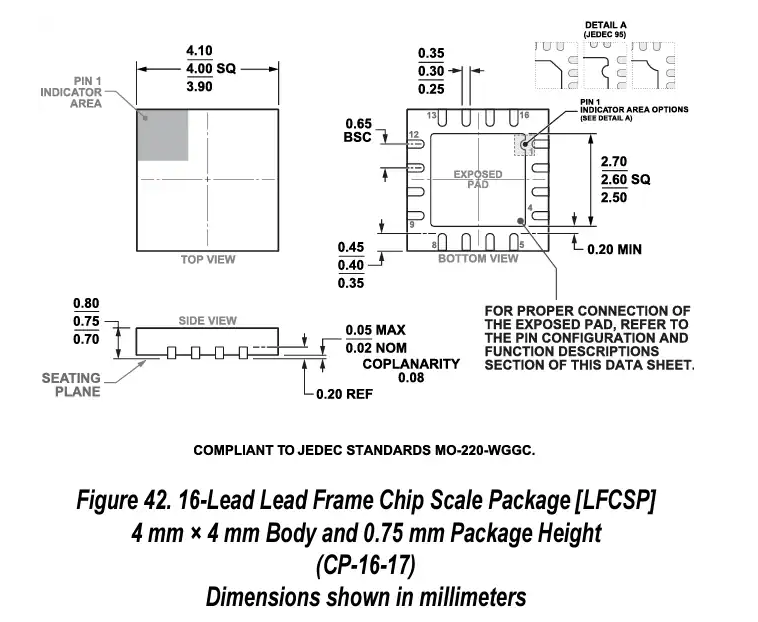

尺寸圖
