怎樣把Profibus主站轉EtherCAT連接起來？最近很多讀者后臺咨詢這個問題，小編在這統一為大家詳細解讀下，有一個設備可以輕松解決這個問題，名為JH-PB-ECT，下面是詳細信息
一，產品主要功能

JH-PB-ECT疆鴻智能是自主研發的一款Profibus-DP主站功能的通訊網關。該產品主要功能是將各種Profibus-DP從站接入到EtherCAT網絡中。

本網關連接到Profibus總線中作為主站使用，連接到EtherCAT總線中作為從站使用。

二，典型應用拓撲圖

三，產品參數

技術參數

◆ Profibus-DP/V0 協議符合GB/T 20540-2006： 測量和控制數字數據通信工業控制系統用現場總線第3 部分：Profibus 規范;

◆ Profibus-DP 作為主站，最大波特率達到12M;

◆ Profibus-DP 作為主站，最大可接DP從站數量32個，單個DP從站通訊數據不超過244個字節;

● 網關做為EtherCAT網絡的從站，可以連接倍福、歐姆龍等廠家的PLC。

● 帶2個RJ45以太網接口，支持100BASE-TX，MDI/MDIX自檢測，可以組成鏈式網絡，支持環網冗余。

● 支持的最大PDO長度，inputs和outputs各為256字節。Input和output的方向是主站方向，input是主站輸入，output是主站輸出。

電氣參數

◆ 電源：直流24V/200mA(18V～30V可用)，使用中建議接好保護地PE;

◆ 工作環境溫度：-40～85℃，濕度≤95%;

◆ 防護等級：IP20;

接口及指示燈說明

3PIN端子L+：電源24V

3PIN端子M：電源0V

3PIN端子PE：保護地

網口LAN：網關下載口，本產品不使用

DB9接口：Profibus-DP接口

網口P3和P4接口：EtherCAT接口

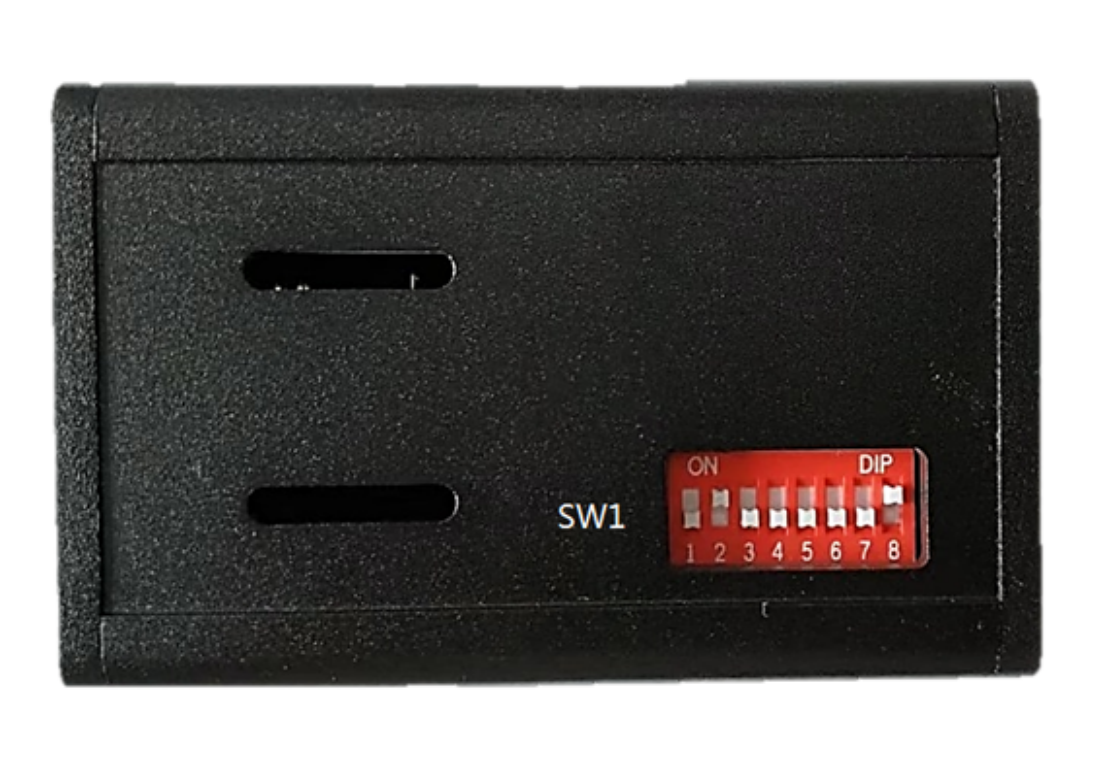

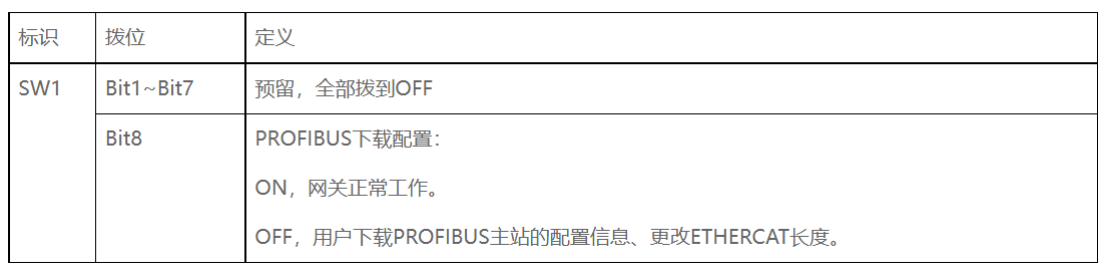

撥碼說明

總結

以上就是Profibus主站轉EtherCAT的詳細解讀內容，歡迎工程師或是從業人員、工業自動化的愛好者多多交流，有什么疑問可以后臺私信小編~
