TPS6208xx 器件系列是高頻同步降壓轉換器，專為小設計尺寸和高效率而設計。輸入電壓范圍為 2.4V 至 5.5V，支持常見的電池技術。在中到重負載下，轉換器以 PWM 模式運行，并在輕負載時自動進入省電模式運行，以在整個負載電流范圍內保持高效率。該器件的強制 PWM 版本可在任何負載下保持 CCM作。4MHz 的開關頻率允許該器件使用較小的外部元件。結合 DCS 控制架構，可實現出色的負載瞬態性能和輸出電壓調節精度。其他功能，如過流保護、熱關斷保護、有源輸出放電和電源良好等，均內置。該器件采用 6 引腳 WCSP 封裝。
*附件：tps62088.pdf

特性

• DCS-Control 拓撲
• 效率高達 95%
• 26mΩ 和 26mΩ 內部功率 MOSFET
• 2.4V 至 5.5V 輸入電壓范圍
• 4μA 工作靜態電流
• 1% 輸出電壓精度
• 4MHz 開關頻率
• 省電模式可實現輕負載效率
• 用于 CCM作的強制 PWM 版本
• 100% 占空比，實現最低壓差
• 有源輸出放電
• 電源正常輸出
• 熱關斷保護
• 打嗝短路保護
• 提供 6 引腳 WCSP 和 PowerWCSP 封裝，間距為 0.4mm
• 0.3mm 高的 YWC 封裝支持嵌入式系統
• 支持 12mm2 設計尺寸
• 支持 < 0.6mm 高設計

參數

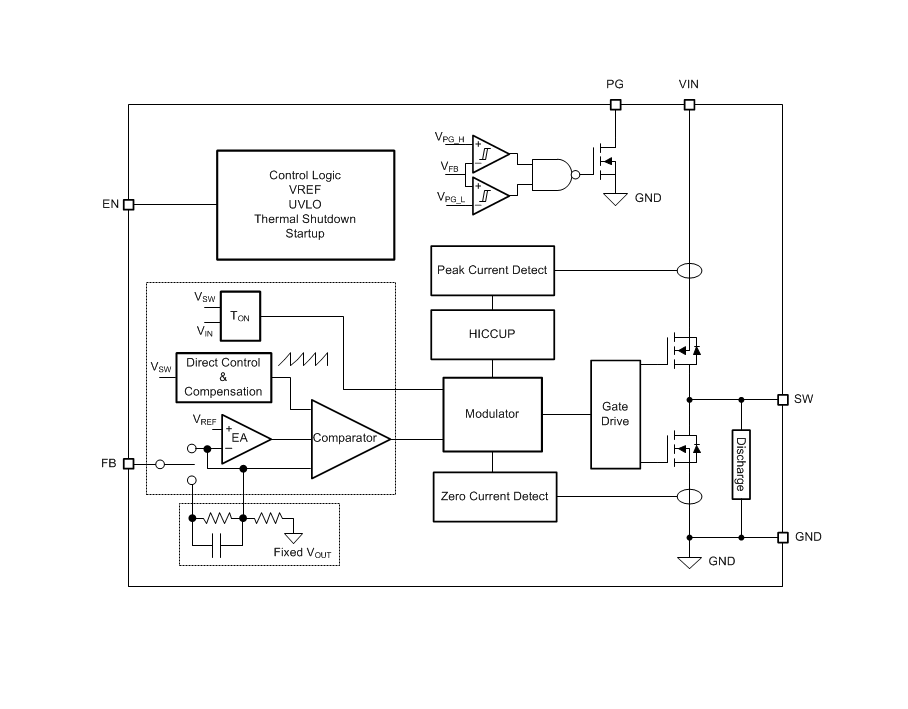

方框圖

1. 產品概述

TPS62088是一款高頻、同步降壓DC-DC轉換器，專為小型化設計和高效率而優化。它支持2.4V至5.5V的輸入電壓范圍，適用于多種電池技術，并提供了高達2A或3A的輸出電流能力。該轉換器采用6引腳WCSP封裝，尺寸僅為1.2mm × 0.8mm × 0.3mm，非常適合嵌入式系統設計。

2. 主要特性

• ?高頻開關?：4MHz的固定開關頻率，允許使用小型外部元件。
• ?高效率?：在中等至重載條件下，效率可達95%。
• ?低功耗?：操作靜態電流僅為4μA，輕載時自動進入省電模式。
• ?輸出電壓精度高?：±1%的輸出電壓精度。
• ?靈活的輸出選項?：提供可調輸出版本和固定輸出版本（如1.2V、1.8V、3.3V等）。
• ?全面保護?：包括過流保護、熱關斷保護、短路保護和輸出主動放電功能。
• ?小尺寸封裝?：支持12mm2的設計尺寸和<0.6mm的高度設計，非常適合空間受限的應用。

3. 應用領域

• ?固態硬盤?：為固態硬盤提供高效、穩定的電源。
• ?可穿戴產品?：適用于智能手表、健康監測設備等小型、便攜式電子產品。
• ?智能手機?：為智能手機內部電路提供電源管理。
• ?相機和光學模塊?：滿足相機和光學模塊對高精度、低噪聲電源的需求。

4. 功能描述

• ?DCS-Control拓撲?：采用直接控制與無縫省電模式轉換拓撲，結合電壓和電流模式控制的優點。
• ?自動省電模式?：在輕載條件下自動降低開關頻率，減少功耗。
• ?100%占空比?：支持最低壓差操作，延長電池使用壽命。
• ?軟啟動功能?：避免啟動時的過沖電流，保護電源和負載。
• ?熱關斷?：防止結溫過高，保護設備免受損壞。

5. 設計考慮

• ?輸出電壓設置?：對于可調輸出版本，通過外部電阻分壓器設置輸出電壓。
• ?輸出濾波器設計?：選擇合適的電感和電容值，以滿足穩定性和紋波要求。
• ?布局與熱設計?：合理的PCB布局和熱設計對于確保轉換器的性能至關重要。
• ?外部元件選擇?：包括輸入和輸出電容、電感以及可能的軟啟動電容等。

6. 封裝與訂購信息

TPS62088提供多種封裝選項，包括YFP和YWC封裝，支持不同的引腳數量和封裝尺寸。具體訂購信息請參考數據手冊中的封裝選項附錄。

7. 社區資源與支持

• ?TI E2E?支持論壇?：提供工程師之間的交流和TI專家的技術支持。
• ?WEBENCH? Power Designer?：支持定制設計，簡化設計流程，并提供實時定價和組件可用性信息。

TPS62088以其高效率、小尺寸和全面的保護功能，成為便攜式電子設備、智能手機和嵌入式系統中電源管理的理想選擇。
