      Analog Devices Inc. ADPA7002功率放大器數據手冊

      科技觀察員 ? 2025-06-17 10:15 ? 次閱讀

      Analog Devices Inc. ADPA7002功率放大器是砷化鎵 (GaAs)、假晶高電子遷移率晶體管 (pHEMT)、單片微波集成電路 (MMIC)、28dBm (1/2W) 放大器。ADPA7002集成溫度補償片上功率檢測器，工作頻率范圍為18GHz至44GHz。

      數據手冊；*附件：Analog Devices Inc. ADPA7002功率放大器數據手冊.pdf

      ADI ADPA7002功率放大器采用5V電源，32GHz時提供15dB小信號增益和30dBm飽和輸出功率 (P SAT )。該器件的IP3為38dBm，非常適合用于線性應用，例如電子對抗和需要>28dBm高效PSAT的儀器儀表應用。這些放大器的射頻輸入和輸出內部匹配并隔直，以便輕松集成到更高級別的組件中。

      ADPA7002采用6mm x 6mm陶瓷無引線芯片，設有散熱片 (LCC_HS)，其熱阻低，與表面貼裝制造技術兼容。

      特性

      • 輸出P1dB：28dBm（34GHz至44GHz時的典型值）
      • P SAT ：29.5dBm（24GHz至34GHz時典型值）
      • 增益：15dB（34GHz至44GHz時的典型值）
      • IP3（典型值，38dBm時）
      • 集成功率檢測器
      • 電源電壓：5V（700mA時）
      • 16端子、6mm × 6mm、陶瓷、高頻、氣腔封裝

      應用

      • 軍事
      • 測試儀器儀表
      • 通信

      框圖

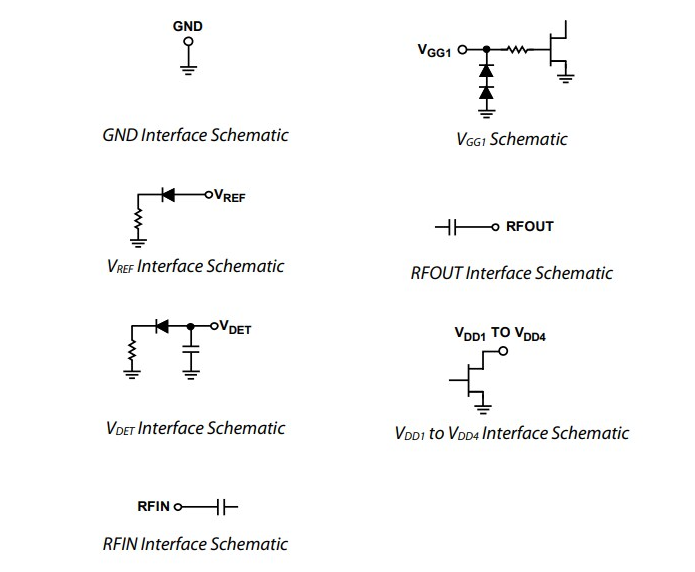

      接口原理圖
