Analog Devices Inc. ADPA7007 GaAs pHEMT MMIC功率放大器數據手冊
Analog Devices ADPA7007 GaAs pHEMT MMIC功率放大器是一款假晶高電子遷移率晶體管 (pHEMT)、單片微波集成電路 (MMIC) 分布式功率放大器，工作頻率范圍為18GHz至44GHz。該放大器具有21.5dB的增益、31dBm的1dB壓縮點 (P1dB) 輸出功率和41dBm的典型輸出三階交調截點 (IP3)。ADPA7007需要從5V電源電壓 (V DD ) 獲得1400mA電流，具有內部匹配至50Ω的輸入和輸出，便于在多芯片模塊 (MCM) 中集成。所有數據的獲取通過兩根長度不到0.31mm的0.025mm的引線鍵合連接芯片來完成。
相關文章：*附件：Analog Devices Inc. ADPA7007 GaAs pHEMT MMIC功率放大器數據手冊.pdf
特性
- 輸出P1dB：31dBm（典型值，22GHz至36GHz時）
- PSAT：32dBm（典型值，22GHz至36GHz）
- 增益：21.5dB（典型值，22GHz至36GHz時）
- 輸出IP3：41dBm（典型值，22GHz至44GHz時）
- 最大電源電壓：5V（典型值，1400mA時）
- 50?匹配輸入和輸出
- 芯片尺寸：3.610mm × 3.610mm × 0.102mm
應用
- 軍事和太空
- 測試儀器儀表
輸出P1dBm對比頻率（溫度）

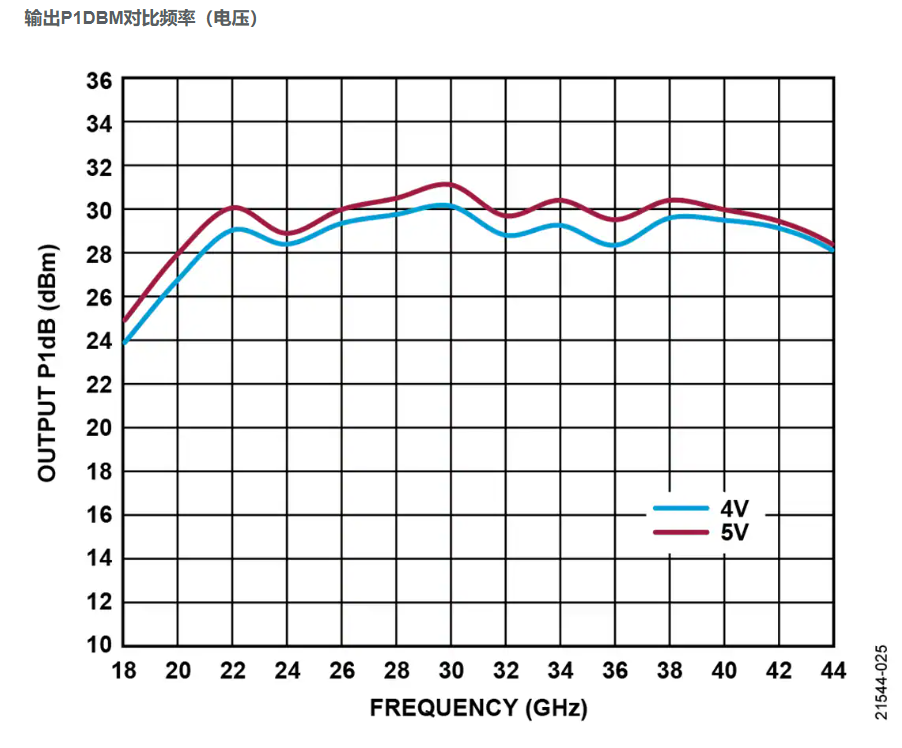

輸出P1dBm對比頻率（電壓）

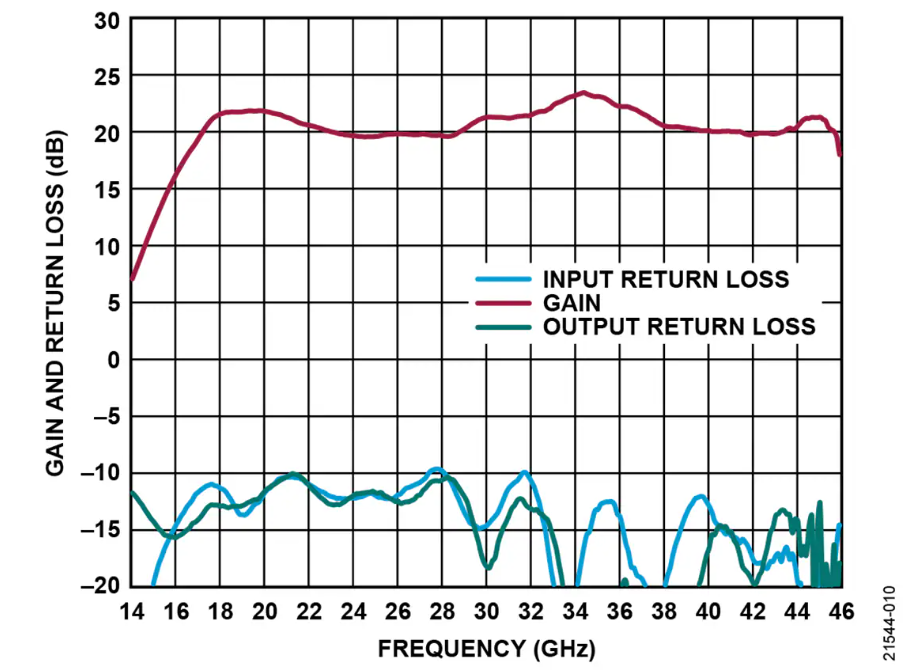

增益和回波損耗對比頻率
