Analog Devices Inc. ADPA1116 GaN功率放大器數據手冊
Analog Devices ADPA1116 GaN功率放大器具有39.5dBm飽和輸出功率（P OUT ），功率附加效率（PAE）為40%，輸入功率（P IN ）為16.0dBm時，功率增益為23.5dB（典型值），5GHz至0.5GHz。射頻輸入和輸出內部匹配和交流耦合。VDD1和V DD2 引腳施加28V的漏極偏置電壓，這些引腳集成了偏置電感器。漏極電流通過VGG1 引腳的負電壓設置。ADPA1116采用氮化鎵（GaN）工藝制造，采用32引線芯片級封裝。adi ADPA1116放大器的額定工作電壓范圍為-40°C至+85°C。
數據手冊：*附件：Analog Devices Inc. ADPA1116 GaN功率放大器數據手冊.pdf
特性
- 內部匹配0.3GHz至6GHz、39.5dBm GaN功率放大器
- 交流耦合射頻輸入和射頻輸出
- 集成漏極偏置電感器
- 28 V 電源電壓
- 靜態電流：300 mA
- 輸出功率：39.5dBm（0.5GHz至5GHz時典型值）（P
IN= 16.0dBm） - 功率增益：23.5dB（0.5GHz至5GHz時典型值）（P
IN= 16.0dBm） - PAE：40%（0.5GHz至5GHz時典型值）（P
IN= 16.0dBm） - 小信號增益：33.5dB（0.5GHz至5GHz時典型值）
應用
- 電子戰
- 通訊
- 雷達
功能框圖

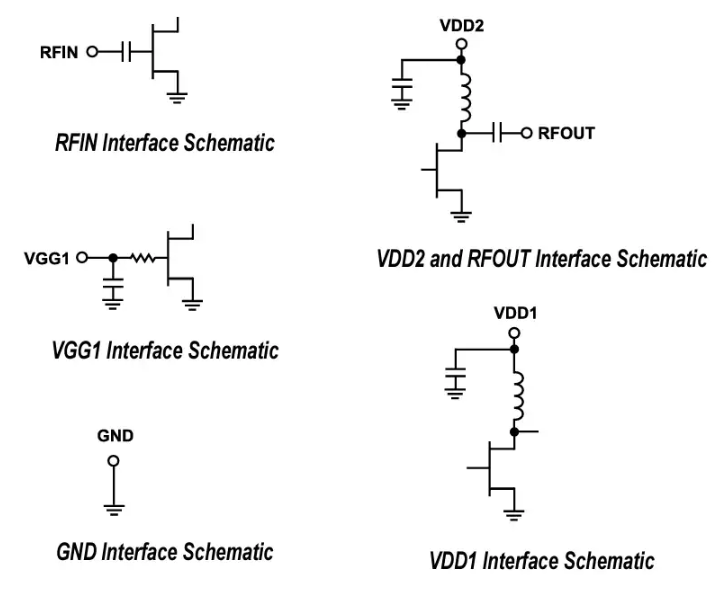

接口原理圖
