LMR14010A 是一款 PWM DC-DC 降壓（降壓）穩壓器。該器件具有 4V 至 40V 的寬輸入范圍，適用于從工業到汽車的廣泛應用。1μA 的超低關斷電流可延長電池壽命。工作頻率固定為 0.7MHz，允許使用小型外部元件，同時最大限度地減少輸出紋波電壓。軟啟動和補償電路在內部實現，限制了外部元件的數量。

LMR14010A 針對高達 1A 的負載電流進行了優化。該器件具有 0.765V 標稱反饋電壓。
*附件：lmr14010a.pdf

該器件具有內置保護功能，例如逐脈沖電流限制、熱感應和因功率耗散過大而導致的關斷。LMR14010A采用扁平 TSOT-6L 封裝（2.9mm × 1.6mm × 0.85mm）。

特性

• 輸入電壓范圍：4V 至 40V，具有 45V 瞬態保護
• 0.7MHz 開關頻率
• 在 Eco 模式下輕負載時具有超高效率
• 低壓差作
• 輸出電流高達 1A
• 精確使能輸入
• 過流保護
• 內部補償
• 內部軟啟動
• 整體設計尺寸小（TSOT-6L 封裝）

參數

方框圖

1. 產品概述

LMR14010A是一款高效率、小封裝的降壓（Buck）DC-DC轉換器，輸入電壓范圍為4V至40V，支持高達1A的輸出電流。該轉換器采用固定頻率PWM控制，集成度高，適用于多種應用場景，如智能儀表、家電、電梯和攝像機等。

2. 主要特性

• ?寬輸入電壓范圍?：4V至40V，具有瞬態保護至45V。
• ?高效率?：在輕載時通過Eco-mode進一步提高效率。
• ?固定頻率PWM控制?：操作頻率為0.7MHz，簡化外部組件設計。
• ?集成度高?：內部集成軟啟動、補償電路和過流保護等功能。
• ?小封裝?：采用TSOT-6L封裝，尺寸為2.9mm × 1.6mm × 0.85mm。
• ?低靜態電流?：在關機模式下僅為1μA，延長電池壽命。

3. 應用領域

• 智能儀表。
• 家電產品。
• 電梯和自動扶梯系統。
• 攝像機。

4. 功能描述

• ?Eco-mode?：在輕載條件下自動降低開關頻率，減少開關和柵極驅動損耗，提高效率。
• ?固定頻率PWM控制?：實現快速瞬態響應和穩定的輸出電壓。
• ?過流保護?：通過脈沖逐周期限流保護轉換器免受短路和過載損害。
• ?熱關斷?：當結溫超過170°C時自動關閉輸出，防止過熱損壞。
• ?軟啟動?：減少啟動時的浪涌電流，保護輸入電源和轉換器。

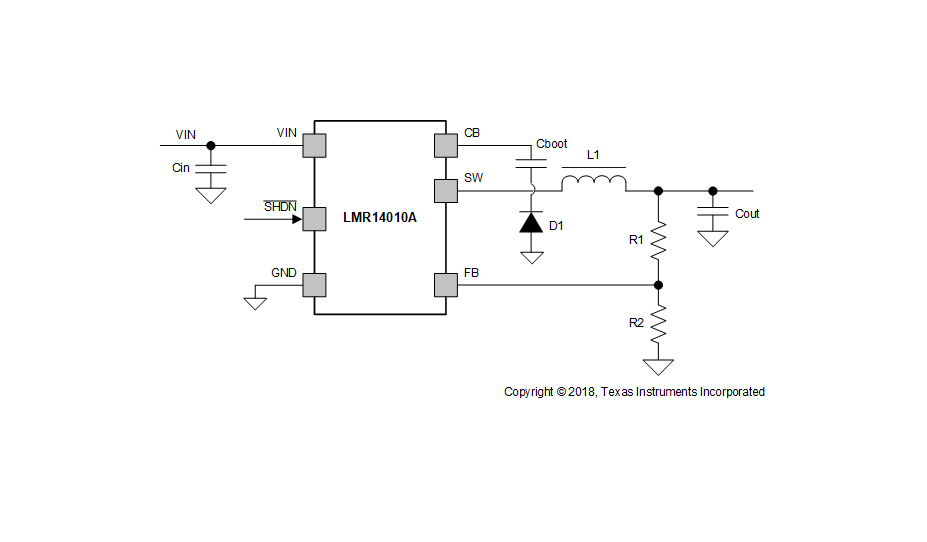

5. 封裝與引腳

• ?封裝?：TSOT-6L。
• ?引腳功能?：
  • VIN：電源輸入引腳。
  • SW：開關引腳，連接至電感器。
  • GND：接地引腳。
  • FB：反饋引腳，用于設定輸出電壓。
  • SHDN：使能引腳，高電平有效，低電平禁用。
  • CB：自舉引腳，連接至SW引腳以提供高側MOSFET的柵極驅動電壓。

6. 設計指南

• ?輸出電壓設置?：通過選擇合適的反饋電阻分壓比來設定輸出電壓。
• ?電感選擇?：根據最大輸入電壓、輸出電壓和負載電流選擇合適的電感值，以平衡紋波電流和效率。
• ?電容選擇?：選擇低ESR的陶瓷電容作為輸出電容，以減小輸出電壓紋波。
• ?布局考慮?：優化PCB布局，減少寄生電感和電阻，確保穩定的開關操作。

7. 性能與效率

• LMR14010A在整個負載范圍內保持高效率，特別是在輕載時通過Eco-mode顯著提高效率。
• 固定頻率PWM控制確保快速、穩定的瞬態響應。

8. 文檔與支持

• 提供詳細的數據手冊，涵蓋電氣特性、應用電路、布局指南等。
• 支持使用TI的WEBENCH? Power Designer工具進行定制設計。
• 提供TI E2E?社區支持，方便用戶獲取幫助和分享經驗。

9. 注意事項

• 在設計前應仔細閱讀數據手冊，確保正確理解和應用所有特性和限制。
• 根據實際應用需求選擇合適的電感電容值和工作模式。
• 注意熱設計，確保設備在允許的溫度范圍內工作，避免過熱損壞。
