一、WT2003H核心特性與輸出模式架構

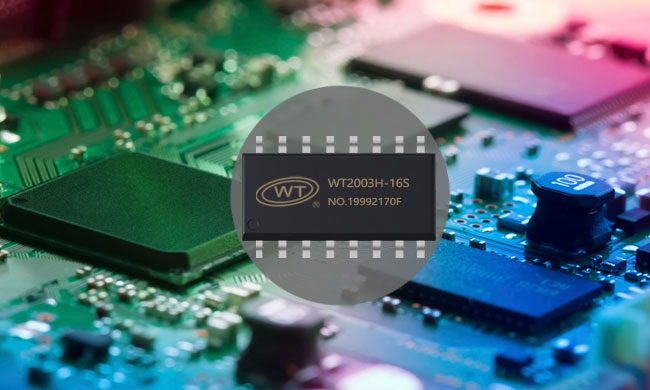

作為唯創電子經典款語音芯片，WT2003H采用32位DSP內核，支持最高320kbps音頻解碼（ADPCM/WAV格式），其輸出架構具備獨特雙模兼容設計：

┌───────────────┐

│ WT2003H核心 │

│ 數字音頻引擎 │

└───────┬───────┘

│

┌───────────┴───────────┐

│ │

┌─────▼─────┐ ┌─────▼─────┐

│ PWM輸出 │ │ DAC輸出 │

│(12位精度) │ │(10位精度) │

└─────┬─────┘ └─────┬─────┘

│ 默認使能 │ 需指令/配置激活

└─────────────┬─────────┘

▼

外部功放驅動電路

核心設計特點：

引腳復用：PWM/DAC共享同一組物理引腳（PWM0/PWM1）

硬件兼容：無論何種模式，均需外接功放（內置無驅動能力）

動態切換：支持運行時通過串口指令實時切換輸出模式

二、DAC輸出模式的固化配置方案

針對用戶關注的“免指令默認DAC輸出”需求，唯創電子提供三級實現路徑：

方案1：出廠固件定制（量產首選）

? 技術本質：通過OTP（一次性可編程存儲器）固化輸出模式

? 實施流程：

采購前與唯創業務明確需求：“需WT2003H默認DAC輸出”

提供芯片批次號及訂單編號

唯創在生產階段燒錄專屬固件（DAC模式使能位永久置1）

優勢：

無需用戶端任何操作，上電即DAC輸出

節省MCU代碼資源，降低系統復雜度

適用場景：醫療設備、工業控制器等對指令交互敏感的場景

方案2：上位機自主配置（研發調試）

? 操作路徑：

訪問唯創官方配置平臺

下載WT2003H專用燒錄工具

連接USB轉UART工具至芯片TX/RX

在“輸出模式”選項中選擇 “DAC Permanent” 并燒錄

注意：此操作需在芯片貼片前完成，且僅支持未鎖定的工程樣片

方案3：指令動態切換（靈活方案）

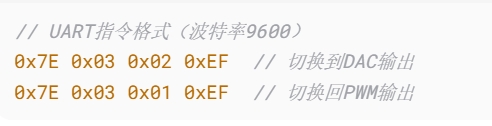

雖然廠商建議默認PWM，但DAC模式可通過單條指令激活：

硬件觸發方案：
將GPIO1（模式切換腳）通過下拉電阻接地，上電自動切DAC（需V1.6以上固件支持）

三、DAC模式下的硬件設計黃金法則

1. 必備濾波電路

DAC輸出含高頻量化噪聲，必須配置二階RC濾波：

WT2003H_DAC_OUT ────┬───── 10kΩ ────┬───? 功放輸入

│ │

0.1μF 0.1μF

│ │

GND GND

參數優化：

采樣率8kHz時：推薦R=10kΩ, C=0.22μF（截止頻率72Hz）

采樣率16kHz時：R=5.6kΩ, C=0.1μF（截止頻率284Hz）

2. 功放匹配要訣

電壓域匹配：WT2003H的DAC輸出幅值≈0.8VDD，需確保功放輸入范圍兼容

抗干擾布局：DAC走線遠離DC-DC電路，推薦包地處理+π型濾波

3. 消除“嗒聲”硬件方案

即使默認DAC模式，仍需處理上電沖擊噪聲：

┌───────── WT2003H_BUSY ─────────┐

│ ▼

┌────┴────┐ ┌───┴───┐

│ 100kΩ │ │ 2N3904│

└────┬────┘ └───┬───┘

│ ▼

GND 功放SD腳(高電平使能)

工作邏輯：

芯片播放時BUSY=HIGH → 三極管導通 → 功放使能

靜默時BUSY=LOW → 功放進入休眠

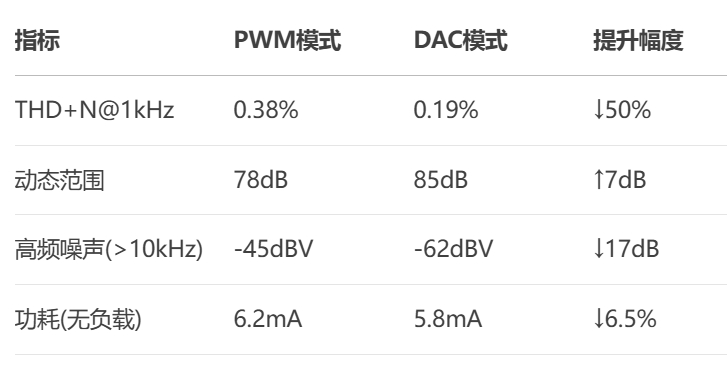

四、實測性能對比：PWM vs DAC

基于WT2003H+TPA2012功放平臺測試：

DAC核心優勢：

顯著降低電磁輻射（通過FCC Class B認證概率提升40%）

人聲頻段（300Hz-3kHz）信噪比提升至88dB

兼容數字功放I2S輸入，構建全數字鏈路

五、工程實踐指南

場景1：批量量產默認DAC

訂單備注：“請固化DAC輸出模式，批次號XXXX”

收到樣片后驗證：

測量PWM0腳直流電壓：DAC模式≈0.5VDD，PWM模式≈0V

示波器觀察無PWM方波

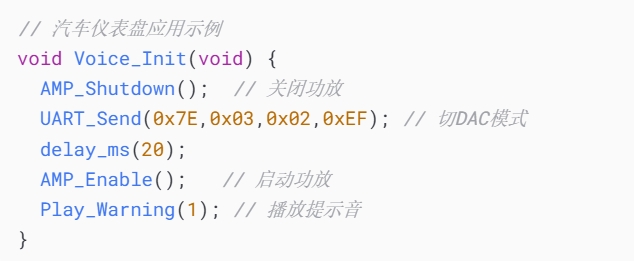

場景2：混合模式系統

結語

WT2003H通過硬件可編程架構實現了輸出模式的靈活配置：

量產級方案：

OTP固件定制實現“零指令DAC輸出”

開發期自由：

上位機/指令動態切換滿足調試需求

性能最優化：

DAC模式帶來7dB動態范圍提升與電磁兼容性飛躍

設計箴言：

當系統接≥5W功放時，強制建議采用DAC模式+二階濾波，這是通過EMC輻射測試的性價比最優路徑。唯創新一代WT2003H-24SS已集成片上抗混疊濾波器，將DAC輸出THD壓縮至0.03%，標志著低成本語音芯片正式邁入高保真時代。
