TPS62147 和 TPS62148 是基于 DCS-Control 拓撲的高效率且易于使用的同步降壓 DC/DC 轉換器。3V 至 17V 的寬輸入電壓范圍使這些器件適用于多節鋰離子電池以及 12V 中間電源軌。這些器件提供 2A 的連續輸出電流。這些器件在輕負載時自動進入省電模式，以在整個負載范圍內保持高效率。因此，這些設備非常適合需要連接待機性能的應用，如工業 PC 和視頻監控。當 MODE 引腳設置為低電平時，開關頻率會根據輸出電流以及輸入和輸出電壓自動調整。這種技術稱為自動效率增強 （AEE），可在整個作范圍內保持高轉換效率。TPS62147，TPS62148 PWM 模式下提供 1% 的輸出電壓精度，因此可實現具有高輸出電壓精度的電源設計。FSEL 引腳允許在強制 PWM 模式下分別設置 1.25 MHz 或 2.5 MHz 的開關頻率。

典型靜態電流為 18 μA。在關斷模式下，電流通常為 1 μA。
*附件：tps62148.pdf

這些器件提供可調版本，采用 3 mm × 2 mm VQFN 封裝。

特性

• 輸出電壓精度 ± 1% 超過規定的 TJ范圍 （PWM 模式）
• 輸入電壓范圍：3 V 至 17 V
• 靜態電流 18μA（典型值）
• 輸出電壓范圍為 0.8 V 至 12 V
• 可調軟啟動
• 強制 PWM 或 PWM/PFM作
• 強制 PWM 開關頻率為 1.25 MHz 或 2.5 MHz
• 精確的 ENABLE 輸入允許
  • 用戶定義的欠壓鎖定
  • 精確排序
• 100% 占空比模式
• 自動增效 AEE
• DCS-Control 拓撲
• 有源輸出放電 （TPS62148）
• 打嗝過流保護 （TPS62147）
• 電源正常輸出
• 采用 2mm × 3mm VQFN 封裝

參數

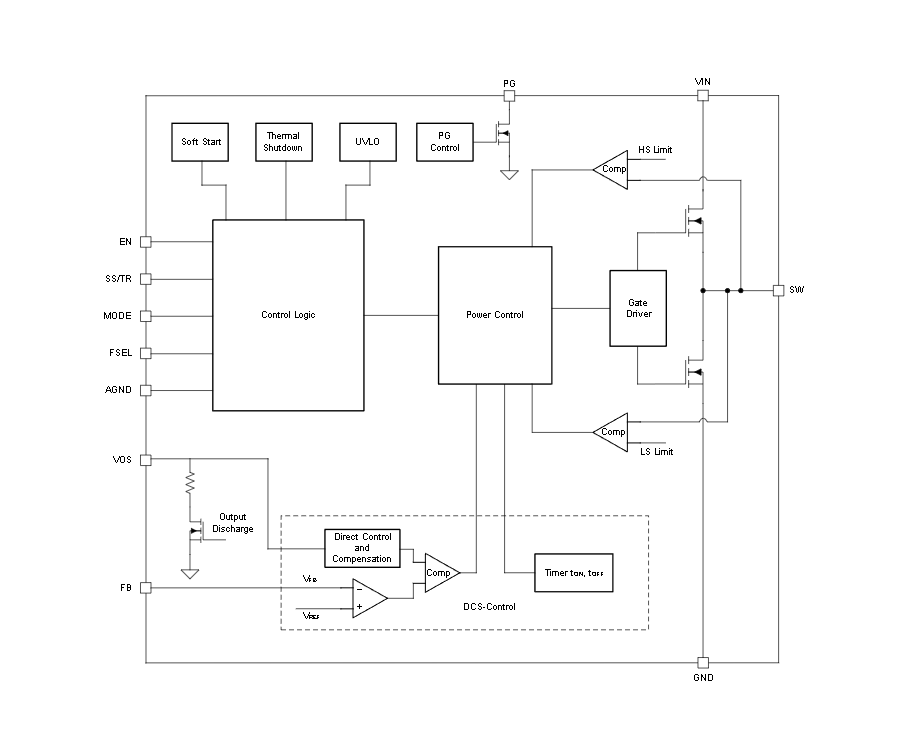

方框圖

1. 產品概述

TPS62148是一款高精度、高效率的同步降壓DC/DC轉換器，基于DCS-Control拓撲設計。該轉換器支持3V至17V的寬輸入電壓范圍，提供高達2A的連續輸出電流，適用于多種應用場景，如標準12V電源軌、移動和嵌入式計算機、POL多電池供電等。

2. 主要特性

• ?高精度?：輸出電壓精度在PWM模式下可達±1%。
• ?寬輸入電壓范圍?：3V至17V。
• ?高效率?：采用DCS-Control拓撲，自動進入省電模式以維持高效能。
• ?多種工作模式?：支持PWM、PFM和強制PWM模式，可通過MODE引腳設置。
• ?可調開關頻率?：可通過FSEL引腳在1.25MHz或2.5MHz之間選擇。
• ?集成保護特性?：包括HICCUP過流保護（TPS62147）、電源良好輸出、活動輸出放電（TPS62148）等。
• ?小封裝?：采用2mm x 3mm的VQFN封裝。

3. 應用領域

• 標準12V電源軌供電。
• 移動和嵌入式計算機。
• POL供電，特別是從多個電池供電的場景。
• 工廠自動化、PLC、工業PC。
• 建筑自動化、視頻監控。

4. 功能描述

• ?DCS-Control拓撲?：結合電壓模式和電流模式控制的優點，提供快速瞬態響應和穩定的輸出電壓。
• ? 自動效率增強（AEE） ?：在MODE引腳為低時，根據輸出電流和輸入/輸出電壓自動調整開關頻率，以維持高效能。
• ?精確的使能輸入?：允許用戶定義欠壓鎖定和精確的時序控制。
• ?電源良好輸出?：指示輸出電壓是否達到目標值，可用于啟動時序控制。
• ?活動輸出放電?：在設備關閉時主動放電輸出電壓，確保安全。

5. 封裝與引腳

• ?封裝?：2mm x 3mm VQFN。
• ?引腳功能?：
  • VIN：電源輸入。
  • SW：開關引腳，連接內部功率MOSFET。
  • GND：接地引腳。
  • AGND：模擬接地。
  • FB：電壓反饋輸入。
  • VOS：輸出電壓檢測引腳。
  • PG：電源良好輸出，開漏。
  • EN：使能引腳。
  • SS/TR：軟啟動/跟蹤引腳。
  • MODE：工作模式選擇。
  • FSEL：開關頻率選擇。

6. 設計指南

• ?輸出電壓設置?：通過選擇合適的電阻分壓器比例，根據公式設置輸出電壓。
• ?電感選擇?：根據開關頻率和輸出電流選擇合適的電感值，以確保穩定性和效率。
• ?電容選擇?：推薦使用低ESR的陶瓷電容作為輸入和輸出電容，以減小電壓紋波和提高穩定性。
• ?布局考慮?：優化PCB布局，減少寄生電感和電阻，確保關鍵信號路徑的完整性。

7. 性能與效率

• TPS62148在整個負載范圍內均保持高效率，特別是在輕載時通過進入省電模式進一步提高效率。
• 提供100%占空比模式，以適應輸入電壓接近輸出電壓的應用場景。

8. 文檔與支持

• 提供詳細的數據手冊，涵蓋電氣特性、時序圖、應用曲線等。
• 支持使用TI的WEBENCH? Power Designer工具進行定制設計。
• 提供TI E2E?社區支持，方便用戶獲取幫助和分享經驗。

9. 注意事項

• 在設計前應仔細閱讀數據手冊，確保正確理解和應用所有特性和限制。
• 根據實際應用需求選擇合適的輸出電壓、電感電容值和工作模式。
• 注意熱設計，確保設備在允許的溫度范圍內工作，避免過熱損壞。
