TPS6282x 是一款易于使用的同步降壓直流/直流轉換器系列，具有僅 4μA 的極低靜態電流。該器件基于 DCS-Control 拓撲，可提供快速瞬態響應。內部基準允許在 –40°C 至 125°C 的結溫范圍內將輸出電壓調節至 0.6V，具有 1% 的高反饋電壓精度。 該系列器件引腳對引腳和 BOM 對 BOM 兼容。整個設計需要一個 470nH 小電感、單個 4.7μF 輸入電容器和兩個 10μF 或單個 22μF 輸出電容器。
*附件：tps62826.pdf

TPS6282x 提供兩種版本。第一個包括自動進入的省電模式，可在非常輕的負載下保持高效率，以延長系統電池運行時間。第二個在強制 PWM 中運行，保持連續導通模式，以確保輸出電壓的最小紋波和準固定開關頻率。該器件具有 Power-Good 信號和內部軟啟動電路。該設備能夠在 100% 模式下運行。對于故障保護，該器件集成了 HICCUP 短路保護和熱關斷功能。該器件采用 6 引腳 1.5mm × 1.5mm QFN 封裝，提供最高功率密度設計。

特性

• DCS-Control 拓撲
• 1% 反饋或輸出電壓精度（全溫度范圍）
• 效率高達 97%
• 26mΩ 和 25mΩ 內部功率 MOSFET
• 2.4V 至 5.5V 輸入電壓范圍
• 4μA 工作靜態電流
• 2.2MHz 開關頻率
• 0.6V 至 4V 可調輸出電壓
• 省電模式可實現輕負載效率
• 100% 占空比，實現最低壓差
• 有源輸出放電
• 電源正常輸出
• 熱關斷保護
• 打嗝短路保護
• 用于 CCM作的強制 PWM 版本

參數

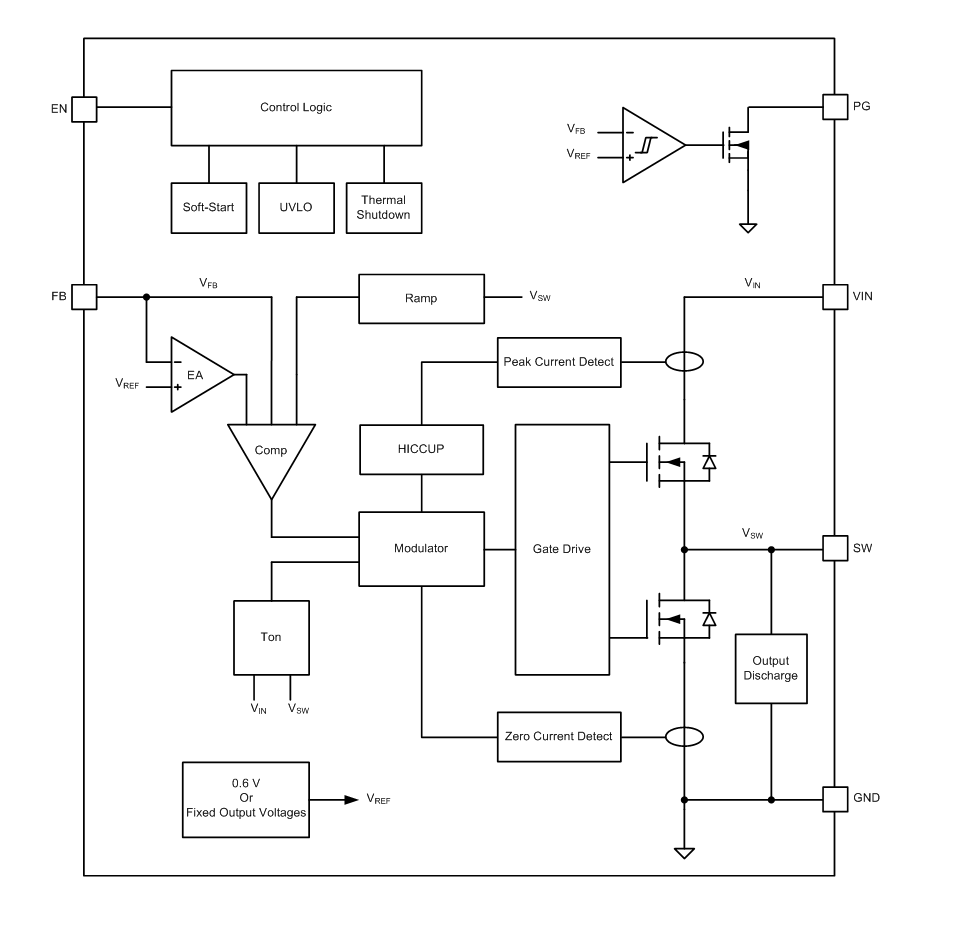

方框圖

1. 產品概述

TPS62826是一款高效率、易于使用的同步降壓DC/DC轉換器，屬于TPS6282x系列，提供高達3A的輸出電流。該轉換器基于DCS-Control拓撲結構，具有快速瞬態響應和高輸出電壓精度（1%）。

2. 主要特性

• ?輸入電壓范圍?：2.4V至5.5V。
• ?輸出電壓范圍?：0.6V至4V可調，具有1%的反饋電壓精度。
• ?輸出電流?：最高可達3A。
• ?開關頻率?：2.2MHz，支持小型外部元件。
• ?效率?：最高可達97%。
• ?靜態電流?：僅4μA，有助于延長電池壽命。
• ?工作模式?：支持PWM（脈沖寬度調制）和PSM（功率節省模式），根據負載情況自動切換。
• ?保護功能?：包括熱關斷保護、打嗝式短路保護、欠壓鎖定等。

3. 應用領域

• 固態硬盤（SSD）
• 便攜式電子設備
• 模擬安全和網絡攝像頭
• 工業PC
• 多功能打印機
• 通用點負載

4. 封裝與引腳

• ?封裝?：采用6引腳1.5mm×1.5mm QFN封裝，提供高功率密度設計。
• ?引腳功能?：包括使能引腳（EN）、電源好引腳（PG）、反饋引腳（FB）、開關引腳（SW）、地引腳（GND）和輸入電壓引腳（VIN）。

5. 關鍵參數

• ?內部功率MOSFET?：高側和低側分別為26mΩ和25mΩ。
• ?軟啟動時間?：約1ms，避免啟動時的浪涌電流。
• ?電源好延遲?：上升沿100μs，下降沿20μs。
• ?欠壓鎖定閾值?：約2.2V，帶160mV遲滯。

6. 設計考慮

• ?輸出電壓設置?：通過外部電阻分壓器設置，R2建議值不超過100kΩ以保持噪聲敏感性。
• ?電感選擇?：推薦使用470nH電感器，具體值需根據應用負載和紋波要求確定。
• ?電容選擇?：輸入電容4.7μF，輸出電容推薦使用兩個10μF或單個22μF的陶瓷電容。
• ?布局建議?：輸入、輸出電容和電感應盡可能靠近IC放置，以減少寄生電感和電阻。

7. 性能與效率

• 在寬負載范圍內保持高效率，特別是在輕載時通過自動進入PSM模式降低功耗。
• 提供快速的負載瞬態響應，確保輸出電壓穩定。

8. 文檔與支持

• 提供詳細的數據手冊，涵蓋電氣特性、時序圖、應用曲線等。
• 支持使用TI的WEBENCH? Power Designer工具進行定制設計。
• 提供TI E2E?支持論壇，方便用戶獲取幫助和分享經驗。

9. 注意事項

• 在設計前應仔細閱讀數據手冊，確保正確理解和應用所有特性和限制。
• 根據實際應用需求選擇合適的外部元件和布局方案。
• 注意熱管理，確保在允許的溫度范圍內操作設備。
