TPS54540B 是一款具有集成高壓側 MOSFET 的 42V、5A 降壓穩壓器。電流模式控制提供簡單的外部補償和靈活的元件選擇。低紋波脈沖跳躍模式將空載電源電流降至 146 μA。當 EN（啟用）引腳被拉低時，關斷電源電流降至 2 μA。

欠壓鎖定在內部設置為 4.3 V，但可以使用 EN 引腳增加。輸出電壓啟動斜坡由內部控制，以提供受控啟動并消除過沖。

寬開關頻率范圍允許優化效率或外部元件尺寸。輸出電流逐周期受到限制。頻率折返和熱關斷可在過載情況下保護內部和外部組件。

TPS54540B采用 8 引腳熱增強型 HSOIC PowerPAD 封裝。
*附件：tps54540b.pdf

特性

• 輕負載時效率高，具有脈沖跳躍 Eco 模式?
• 92mΩ 高側 MOSFET
• 146μA 工作靜態電流和
  2μA 關斷電流
• 100kHz 至 2.5MHz 固定開關頻率
• 與外部時鐘同步
• 輕負載時低壓差，帶集成 BOOT 充電 FET
• 可調 UVLO 和滯后
• 0.8 V 1% 內部電壓基準
• 采用 PowerPAD? 封裝的 8 引腳 HSOIC 封裝
• –40°C 至 150°C TJ工作范圍

參數

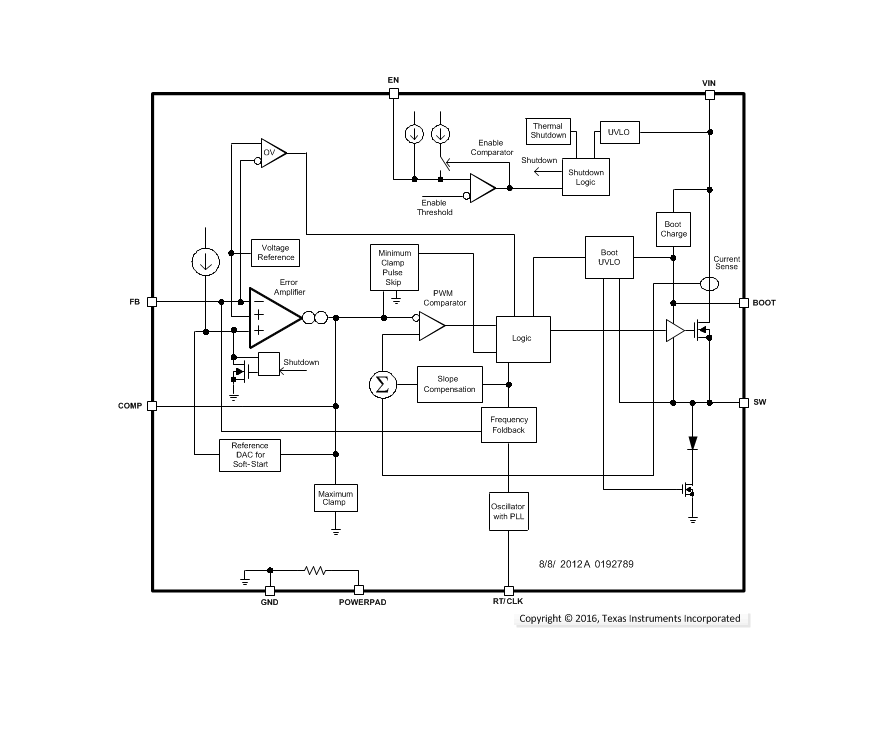

方框圖

1. 產品概述

TPS54540B是一款高效率的降壓DC/DC轉換器，專為工業自動化、電機控制、USB專用充電端口和電池充電器以及12V和24V工業通信電源系統設計。該轉換器提供4.5V至42V的寬輸入電壓范圍，最大輸出電流為5A，并支持高達2.5MHz的固定開關頻率。

2. 主要特性

• ?寬輸入電壓范圍?：4.5V至42V
• ?高效率?：采用Eco-mode?技術，在輕載條件下實現高效率
• ?高側MOSFET?：集成92mΩ高側MOSFET，支持高電流輸出
• ?低靜態電流?：146μA工作靜態電流，2μA關斷電流
• ?固定開關頻率?：100kHz至2.5MHz可調
• ?同步功能?：支持外部時鐘同步
• ?保護功能?：包括欠壓鎖定（UVLO）、過流保護、過熱保護和過壓保護
• ?小型封裝?：8引腳HSOIC帶PowerPAD封裝，熱性能優異

3. 功能描述

• ?Eco-mode?技術?：在輕載條件下通過脈沖跳變模式降低開關頻率和門極驅動損耗，提高效率
• ?高精度內部電壓參考?：0.8V，±1%精度
• ?固定頻率PWM控制?：通過外部電阻調節開關頻率，實現穩定的輸出電壓
• ?軟啟動功能?：內置軟啟動電路，限制啟動時的浪涌電流
• ?熱關斷保護?：結溫超過176°C時自動關斷，保護器件免受過熱損壞
• ?過壓保護?：輸出過壓時自動關斷高側MOSFET，防止電壓過沖

4. 應用信息

• ?典型應用?：工業自動化、電機控制、USB充電和電池充電系統
• ?設計工具?：支持使用TI的WEBENCH? Power Designer進行自定義設計，優化效率、尺寸和成本
• ?布局指南?：提供詳細的PCB布局建議，確保最佳的熱性能和電氣性能

5. 設計指南

• ?輸入電容選擇?：推薦使用低ESR的X5R或X7R陶瓷電容，以減小輸入電壓紋波
• ?輸出電感選擇?：根據輸出電流和紋波要求選擇合適的電感值，確保穩定性
• ?輸出電容選擇?：根據負載瞬態響應要求和輸出電壓紋波選擇合適的電容值和ESR
• ?補償網絡設計?：提供三種常用的頻率補償電路（Type 1、Type 2A、Type 2B），確保環路穩定性

6. 文檔與支持

• ?數據手冊?：提供詳細的電氣特性、功能描述、應用信息和設計指南
• ?技術支持?：通過TI的E2E?在線社區獲取技術支持和社區資源
• ?訂購信息?：提供詳細的封裝選項和訂購信息，方便用戶選擇和購買

7. 封裝與尺寸

• ?封裝類型?：8引腳HSOIC帶PowerPAD封裝
• ?尺寸?：4.89mm x 3.90mm，適合緊湊的系統設計需求
