ZMC408CE 高性能總線型運動控制器

ZMC408CE是正運動推出的一款多軸高性能EtherCAT總線運動控制器，具有EtherCAT、EtherNET、RS232、CAN和U盤等通訊接口，ZMC系列運動控制器可應用于各種需要脫機或聯機運行的場合。

ZMC408CE支持PLC、Basic、HMI組態三種編程方式。PC上位機API編程支持C#、C++、LabVIEW、Matlab、Qt、Linux、VB.Net、Python等接口。

ZMC408CE硬件功能特性：

1.支持8軸運動控制（脈沖+EtherCAT總線），EtherCAT同步周期可快至125us；

2.24路通用輸入、16路通用輸出，模擬量AD/DA各兩路；

3.8路10MHz高速差分脈沖輸出，總線軸、脈沖軸可混合插補；

4.高性能處理器，提升運算速度、響應時間和掃描周期等；

5.一維/二維/三維、多通道視覺飛拍，高速高精；

6.位置同步輸出PSO，連續軌跡加工中對精密點膠膠量控制和激光能量控制等；

7.多軸同步控制，多坐標系獨立控制等；

8.直線插補、任意空間圓弧插補、螺旋插補、樣條插補等；

9.應用靈活，可PC上位機開發，也可脫機獨立運行；

ZMC408CE視頻介紹，點擊→“高性能EtherCAT總線運動控制器，帶你玩轉“8通道獨立PSO”應用場景”查看。

更多關于ZMC408CE的詳情介紹，點擊“推薦|8通道PSO的高性能EtherCAT總線運動控制器”查看。

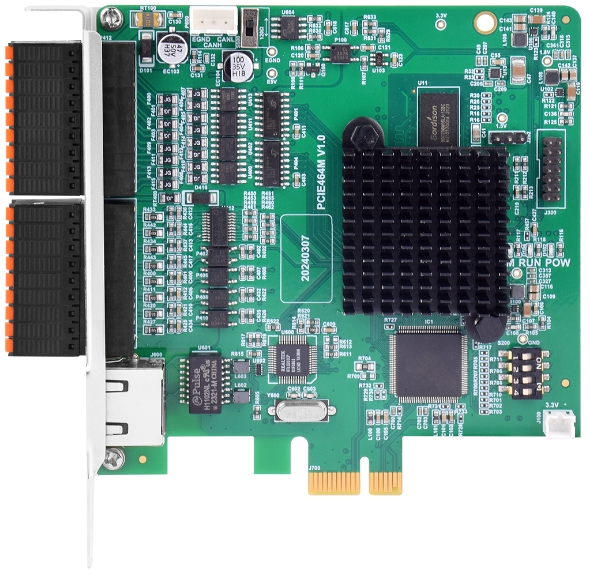

PCIE464M PCIe EtherCAT總線運動控制卡

PCIE464M是一款基于PCIe的PCI Express的EtherCAT總線運動控制卡，具有多項實時和高精度運動控制控制功能。

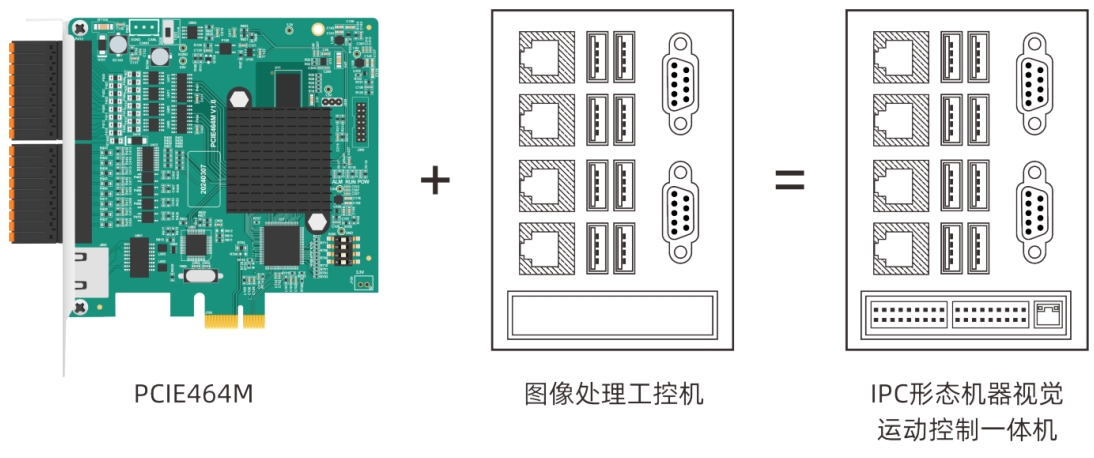

PCIE464M運動控制卡上自帶16進16出，第三方圖像處理工控機或PC無需額外配置IO數據采集卡和PLC，即可實現IPC形態的機器視覺運動控制一體機，簡化硬件架構，節省成本，軟硬件一體化。

PCIE464M硬件功能特性：

1.可選6-64軸運動控制，支持EtherCAT總線/脈沖/步進伺服驅動器；

2.聯動軸數最高可達16軸，運動周期最小為100μs；

3.標配16進16出，其中4路高速鎖存輸入、4路高速PWM和12路高速硬件比較輸出PSO；

4.支持PWM輸出、1D/2D/3D PSO硬件位置比較輸出、視覺飛拍、連續軌跡插補等；

5.支持30+機械手模型正逆解模型算法，比如SCARA、Delta、UVW、4軸/5軸 RTCP...；

6.支持掉電存儲和掉電中斷，多重加密，提供程序更安全機制；

7.8路單端脈沖軸、4路單端編碼器軸；

8.具有一維、二維螺距補償控制，實現更高的加工精度；

PCIE464M視頻介紹，點擊→“超高速PCle EtherCAT控制卡PCIE464M，即刻提升高速高精智能裝備生產力!”查看。

更多關于PCIE464M的詳情介紹，點擊“PCIE464M-高速高精，超高速PCIe EthrtCAT實時運動控制卡”查看。

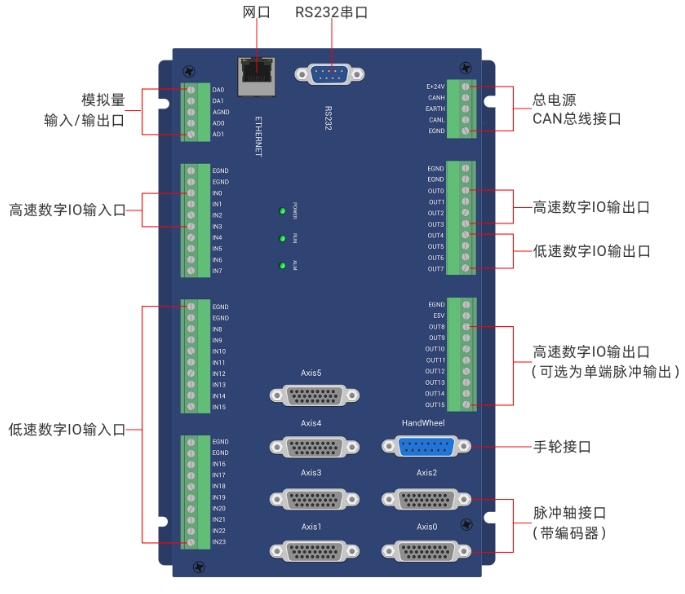

ECI2A18B 高性價比10軸運動控制卡

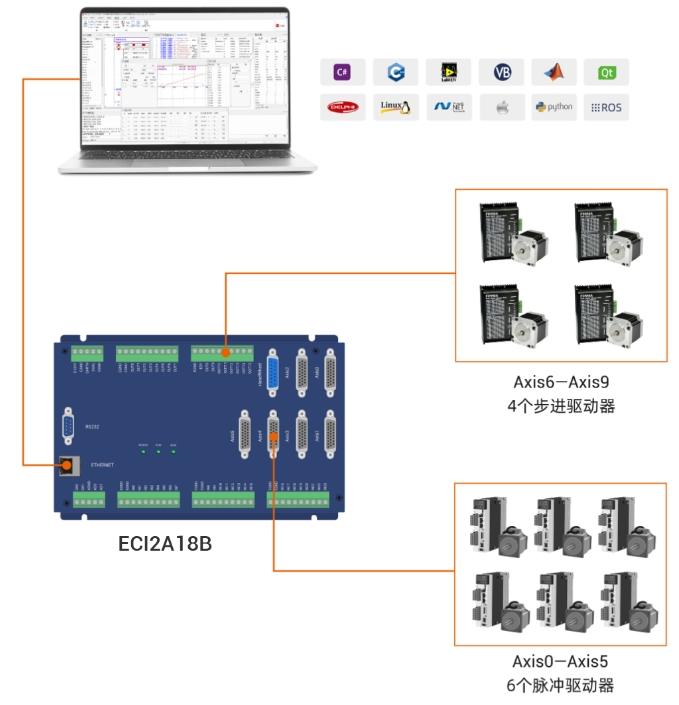

ECI2A18B是正運動推出的一款高性價比10軸脈沖型、模塊化的網絡型運動控制卡，采用優化的網絡通訊協議可以實現實時的運動控制，同時支持多種通信協議，方便與其他工業控制設備連接和集成。安裝配置相對便捷，適合于模塊化和靈活性要求較高的控制系統。

ECI2A18B控制卡最大可擴展至12脈沖軸，支持8路高速輸入和4路高速輸出，集成豐富的運動控制功能，包含多軸點位運動、電子凸輪，直線插補，圓弧插補，連續插補運動等，滿足多樣化的工業應用需求。

ECI2A18B硬件功能特性：

1.支持6路差分脈沖軸+4路單端脈沖軸運動控制；

2.支持1路專用的手輪輸入接口；

3.差分脈沖軸最大輸出脈沖頻率10MHz；

4.標配24+12進16+6出，其中支持4路高速鎖存，4路高速PWM，2路高速硬件比較輸出PSO（可選支持HW2功能）；

5.可支持RTSys+其他高級上位機編程語言的混合編程支持；

6.支持RTBasic多任務編程；

ECI2A18B視頻介紹，點擊→“【加量不加價】高性價比十軸脈沖運動控制卡ECI2A18B 讓您的設備在自動化行業內卷中脫穎而出！”查看。

更多關于ECI2A18B的詳情介紹，點擊“【加量不加價】正運動網絡型運動控制卡ECI2618B/ECI2A18B”查看。

本文案例java開發環境：

操作系統環境:Win11_64位

Java版本:Oracle OpenJDK 22.0.2

IntelliJ IDEA版本:IntelliJ IDEA 2024.1.2

Java開發流程

1 新建項目

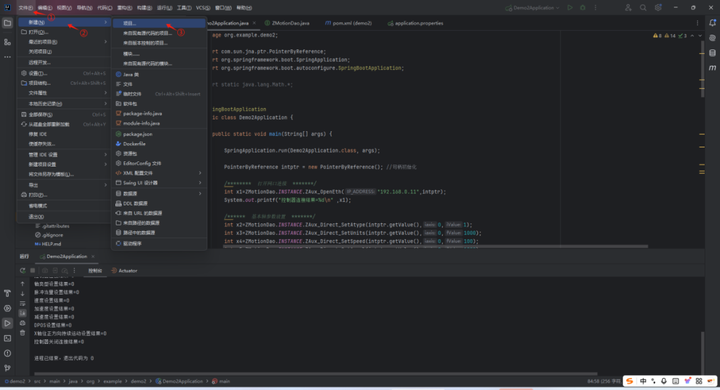

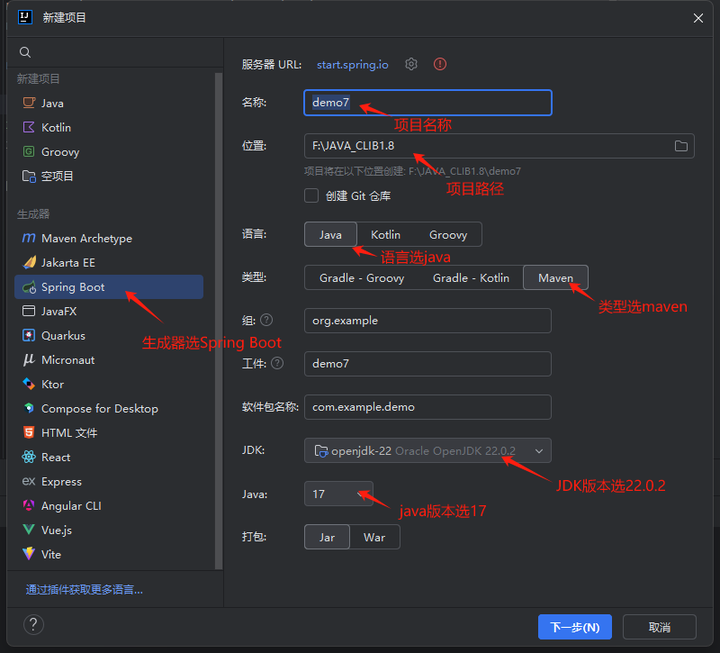

打開IntelliJ IDEA 2024.1.2，新建項目，生成器選擇Spring Boot，語言選java，類型選擇Maven，選擇JDK版本（此處選擇JDK22.0.2），選擇java版本（此處是17）。

2 配置構建

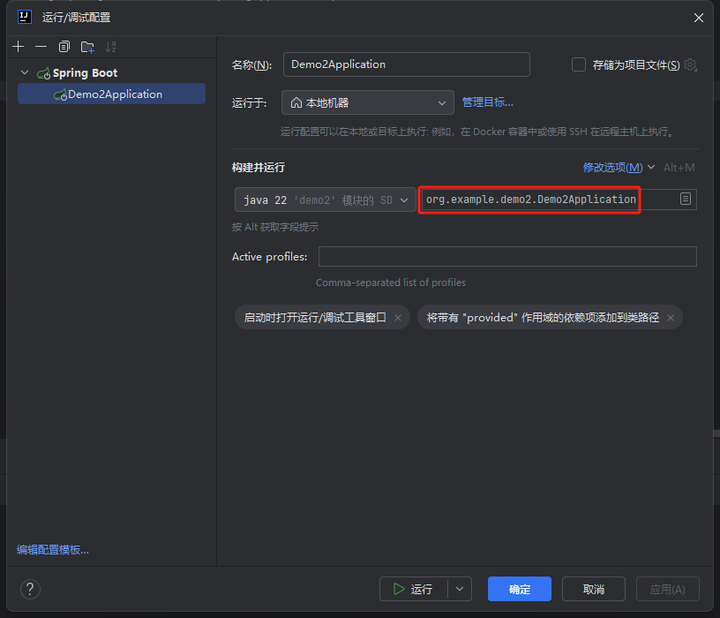

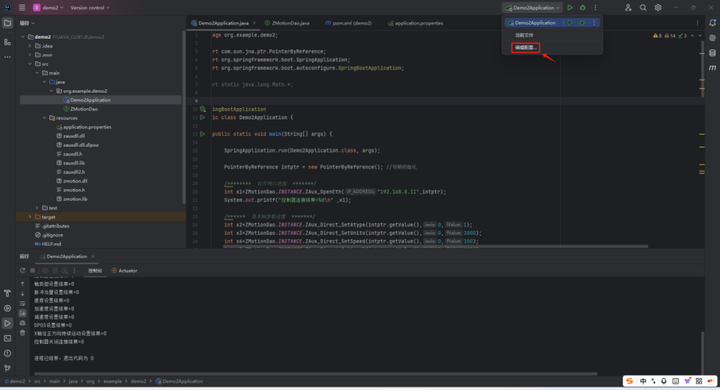

配置構建，添加main下面的application，運行一遍程序，沒有問題就進行下一步。

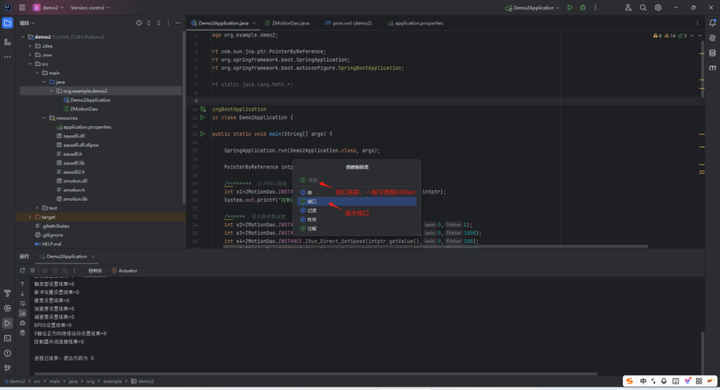

3 創建接口

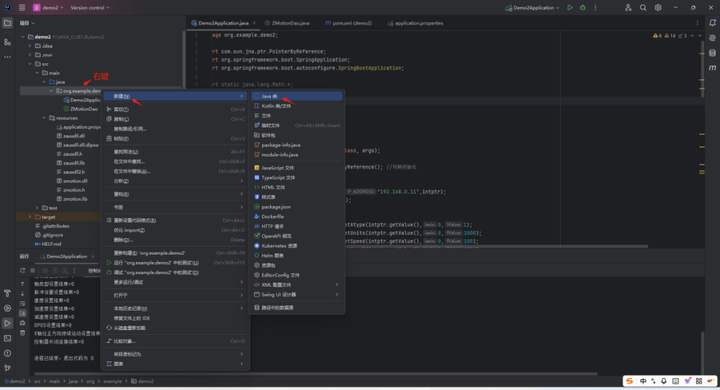

（1）按照標準開發，在當前軟件包路徑下創建接口ZmotionDao。

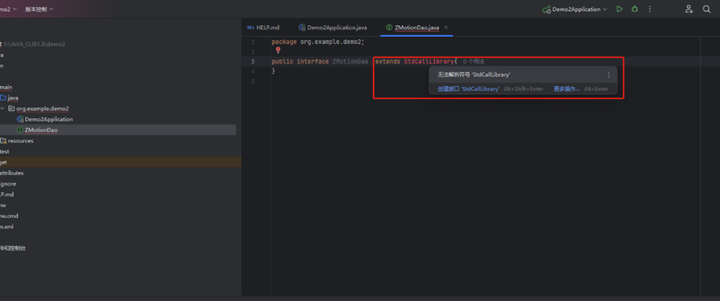

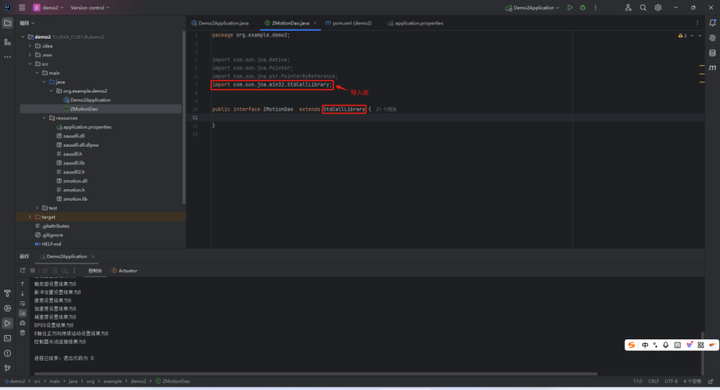

（2）ZmotionDao接口繼承自StdCallLibrary，并添加相應的Maven依賴項。

4 導入DLL庫

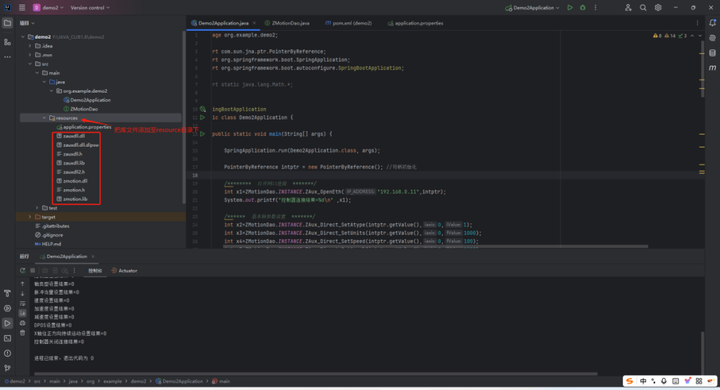

添加正運動DLL庫函數文件至resource路徑下。

5 接口實例

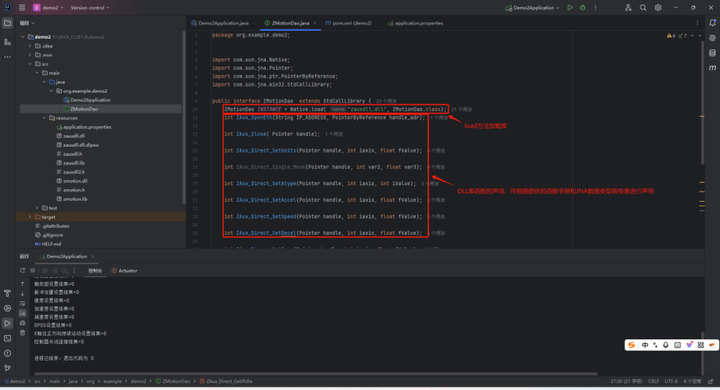

通過Native.load方法加載“zauxdll.dll”的DLL，并創建一個ZMotionDao接口的實例INSTANCE，并聲明需要調用的PC函數，PC函數可查詢ZMotion PC函數庫編程手冊。

6 數據類型

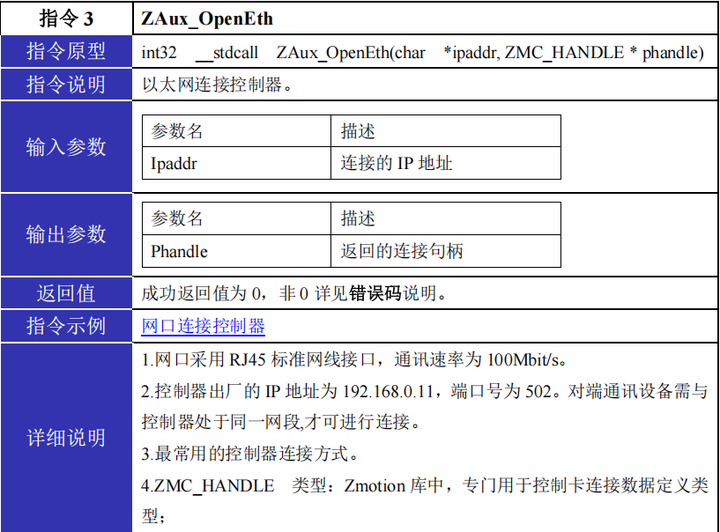

函數聲明中JNA對應C語言中的數據類型需要修改，PC函數原型在ZMotion PC函數庫編程手冊查詢。比如打開網口連接函數ZAux_OpenEth（char * ipaddr,ZMC_HANDLE*phandle）中的char *用String替換，ZMC_HANDLE*對應void**用PointerByReference替換。

簡單應用

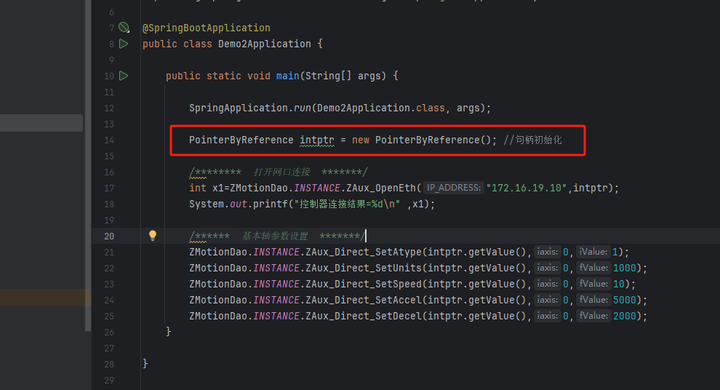

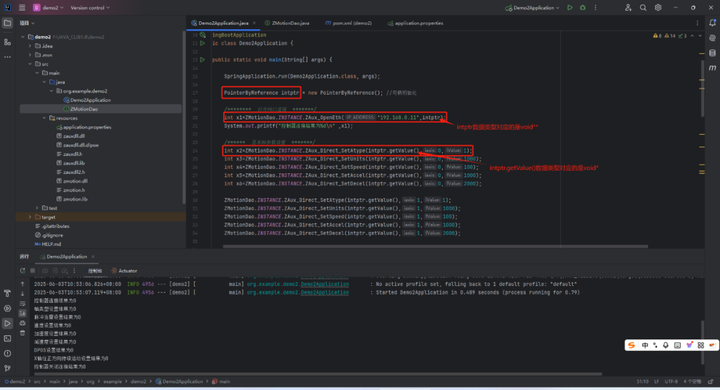

1 句柄初始化

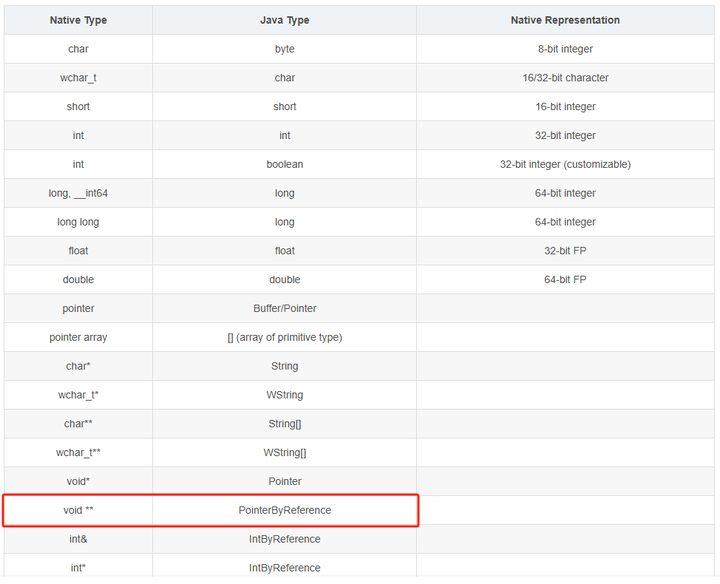

PC函數均需傳入?yún)?shù)句柄handle，而ZMC_HANDLE實際封裝是void*，則傳入的參數類型是void**，根據上面的數據類型轉化表，void**需要用PointerByReference()創建一個PointerByReference對象intptr，即句柄初始化完成，把intptr傳入函數即可。

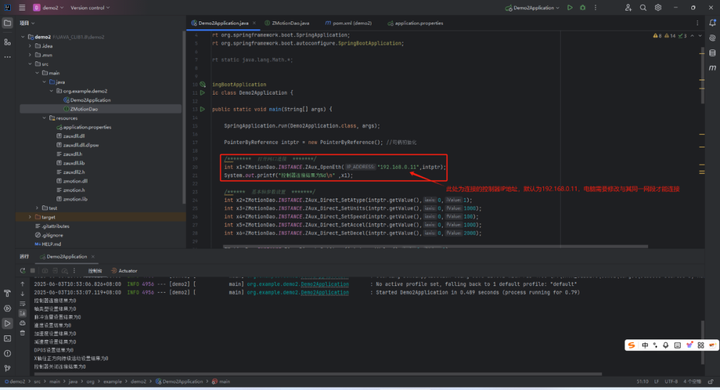

2 網口連接

打開網口連接，函數參數填入控制器的IP地址（此處控制器IP地址為192.168.0.11），注意電腦IP的網段和控制器的網段一致（即電腦IP設置為192.168.0.XX），查看打印結果返回值X1，為0則控制器連接成功。

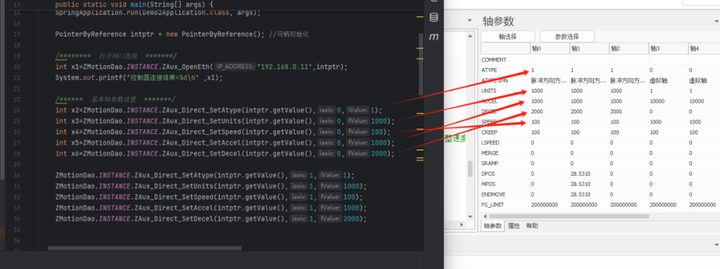

3 設置軸參數

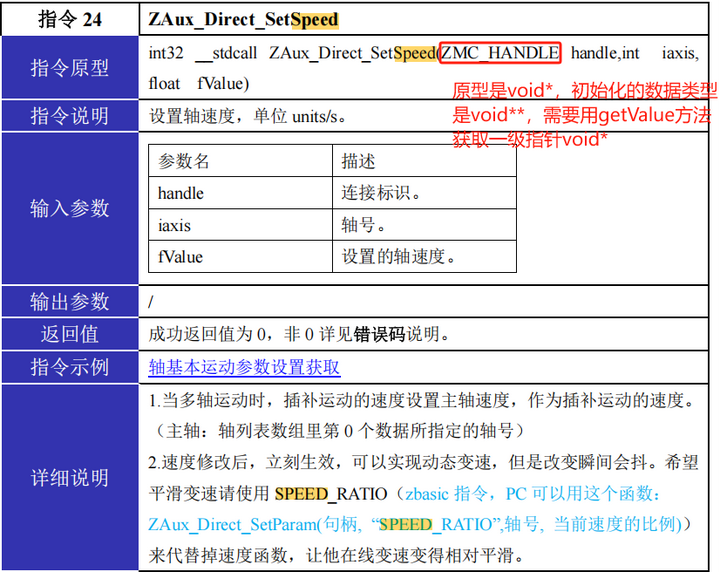

此處函數第一個參數的數據類型ZMC_HANDLE封裝是void*，前面已初始化的二級指針對象（此處為intptr）的數據類型是void**，需要調用方法intptr.getValue()來獲取一級指針才能傳入函數，否則參數無法設置成功，查看打印結果X檢驗控制器參數是否設置成功。

4 打印結果

查看打印結果X檢驗控制器參數是否設置成功，返回的結果為0即說明設置成功。

5 簡單軸運動

軸0往正方向持續運動。

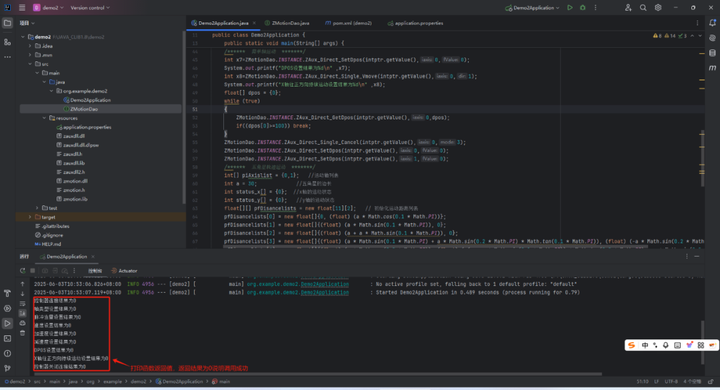

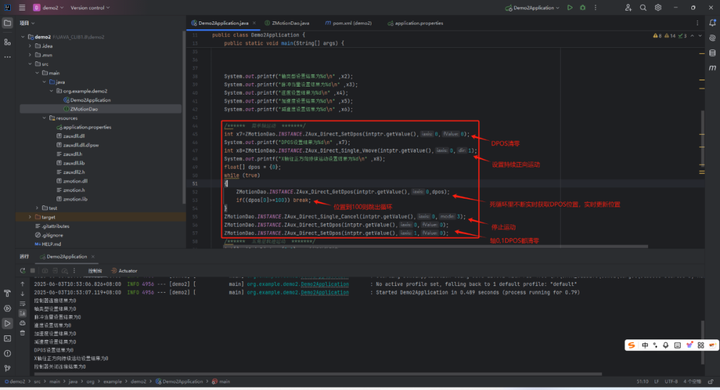

6 指針類型的參數處理

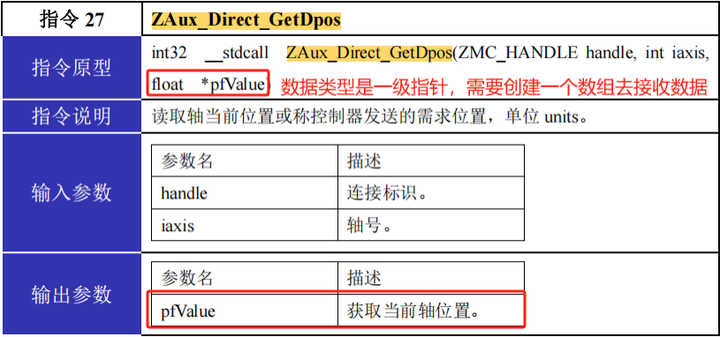

注意獲取位置函數的第三個參數是一級指針類型，此處需用數組去接收函數返回的數據。

此時數組第一個元素dpos[0]即對應軸0的位置，程序上死循環不斷獲取軸0位置，直至DPOS為100停止運動并關閉控制器的連接。

五角星軌跡代碼如下：

（1）變量定義。

int[] piAxislist = {0,1}; //運動軸列表
inta =30;      //五角星的邊長
int[] status_x = {0}; //x軸的運動狀態
int[] status_y = {0}; //y軸的運動狀態
float[][] pfDisancelists =newfloat[11][2]; // 初始化運動距離列表
int[] GetValue = {0};   //當前剩余緩沖數

（2）用二維數組來存放五角星軌跡的位置。

float[][] pfDisancelists = new float[11][2];  // 初始化運動距離列表
   pfDisancelists[0] = new float[]{0, (float) (a * Math.cos(0.1* Math.PI))};
   pfDisancelists[1] = new float[]{(float) (a * Math.sin(0.1* Math.PI)),0};
   pfDisancelists[2] = new float[]{(float) (a + a * Math.sin(0.1* Math.PI)),0};
   pfDisancelists[3] = new float[]{(float) (a * Math.sin(0.1* Math.PI) + a * Math.sin(0.2* Math.PI) * Math.tan(0.1* Math.PI)), (float) (-a * Math.sin(0.2* Math.PI))};
   pfDisancelists[4] = new float[]{(float) (a * Math.cos(0.2* Math.PI)), (float) (-(a + a * Math.sin(0.1* Math.PI)) * Math.tan(0.2* Math.PI) - a * Math.sin(0.2* Math.PI))};
   pfDisancelists[5] = new float[]{0, (float) (-(a + a * Math.sin(0.1* Math.PI)) * Math.tan(0.2* Math.PI))};
   pfDisancelists[6] = new float[]{(float) (-a * Math.cos(0.2* Math.PI)), (float) (-(a + a * Math.sin(0.1* Math.PI)) * Math.tan(0.2* Math.PI) - a * Math.sin(0.2* Math.PI))};
   pfDisancelists[7] = new float[]{(float) (-a * Math.sin(0.1* Math.PI) - a * Math.sin(0.2* Math.PI) * Math.tan(0.1* Math.PI)), (float) (-a * Math.sin(0.2* Math.PI))};
   pfDisancelists[8] = new float[]{(float) (-a - a * Math.sin(0.1* Math.PI)),0};   pfDisancelists[9] = new float[]{(float) (-a * Math.sin(0.1* Math.PI)),0};
   pfDisancelists[10] = new float[]{0, (float) (a * Math.cos(0.1* Math.PI))};

（3）通過函數ZAux_Direct_MoveAbs根據五角星軌跡點位運動。

// 循環調用運動函數
for(float[] pfDisancelist : pfDisancelists) {
  ZMotionDao.INSTANCE.ZAux_Direct_GetRemain_Buffer( intptr.getValue(),0, GetValue);//獲取軸 0 剩余緩沖數
  System.out.printf("當前剩余緩沖數為%dn",GetValue[0]);
 if(GetValue[0]>0)
  {
    ZMotionDao.INSTANCE.ZAux_Direct_MoveAbs(intptr.getValue(),2, piAxislist, pfDisancelist);
  }
}

（4）通過函數ZAux_Direct_GetIfIdle得到的status_x[0]和status_y[0]判斷運動是否結束。

// 判斷運動是否結束
do{
 ZMotionDao.INSTANCE.ZAux_Direct_GetIfIdle(intptr.getValue(),0, status_x);
 ZMotionDao.INSTANCE.ZAux_Direct_GetIfIdle(intptr.getValue(),0, status_y);
}while(status_x[0] != -1|| status_y[0] != -1);

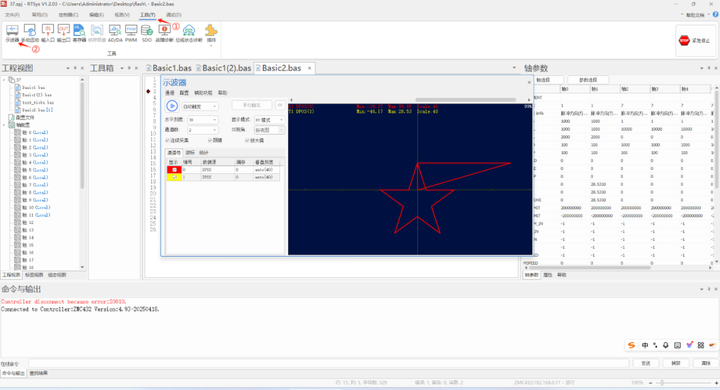

RTSys示波器監控軌跡

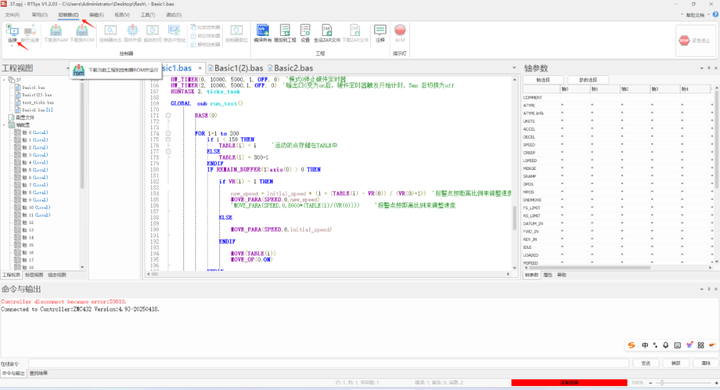

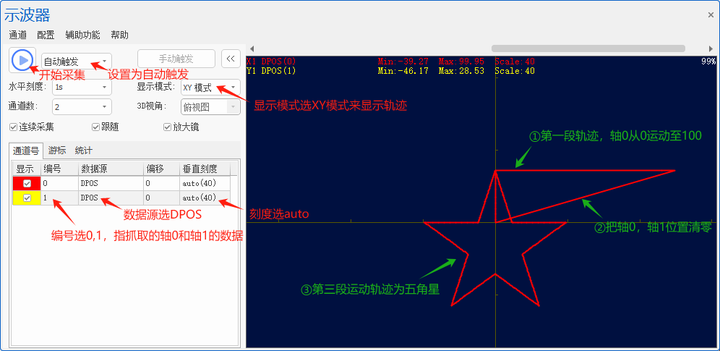

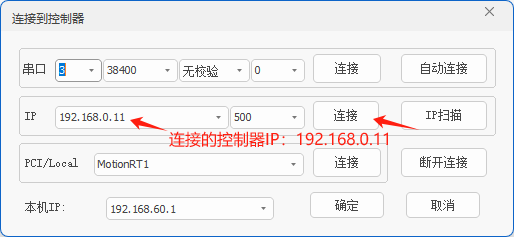

RTSys是正運動推出的集成運動控制+機器視覺功能的開發軟件，先用RTSys軟件連接控制器，控制器默認IP是192.168.0.11，軸參數窗口監控參數設置是否成功，打開示波器，通過示波器觀察軌跡是否正確。

教學視頻可點擊→“EtherCAT運動控制卡應用開發教程之Java_嗶哩嗶哩_bilibili”查看。

完整代碼獲取地址

▼

本次，正運動技術EtherCAT運動控制卡應用開發教程之Java，就分享到這里。
