TPS54A24 是一款功能齊全的 17V、10A 同步降壓直流/直流轉換器，采用標準 4mm × 4mm WQFN 封裝。

該器件通過高效率并集成高壓側和低壓側 MOSFET，針對小尺寸解決方案進行了優化。通過峰值電流模式控制（減少元件數量）和選擇高開關頻率（減少電感器尺寸），進一步節省空間。
*附件：tps54a24.pdf

峰值電流模式控制簡化了環路補償，并提供了快速瞬態響應。高側和低側拉電流限制的逐周期峰值電流限制可在過載情況下保護器件。如果短路或過載故障持續存在，打嗝會限制 MOSFET 的功率耗散。

電源就緒監控電路監控穩壓器輸出。PGOOD 引腳是一個開漏輸出，當輸出電壓處于調節狀態時變?yōu)楦咦杩埂Ｒ粋€(gè)內部 demaritch 時間可防止 PGOOD 引腳被拉低，除非發生了故障。

專用的 EN 引腳可用于控制穩壓器的開/關和調整輸入欠壓鎖定。輸出電壓啟動斜坡由 SS/TRK 引腳控制，允許作為獨立電源或在跟蹤情況下運行。

特性

• 標準 4mm × 4mm WQFN 封裝
• –40°C 至 +150°C 工作結溫
• 200kHz 至 1.6MHz 固定開關頻率
• 峰值電流模式控制
• 與外部時鐘同步
• 0.6V 電壓基準 ±溫度范圍內為 0.85%
• 0.6V 至 12V 輸出電壓范圍
• 安全啟動至預偏置輸出電壓
• 打嗝電流限制
• 可調軟啟動和電源排序
• 可調輸入欠壓鎖定
• 用于欠壓和過壓的電源正常輸出監視器
• 3μA 關斷電流
• 輸出過壓保護
• 非閉鎖熱關斷保護

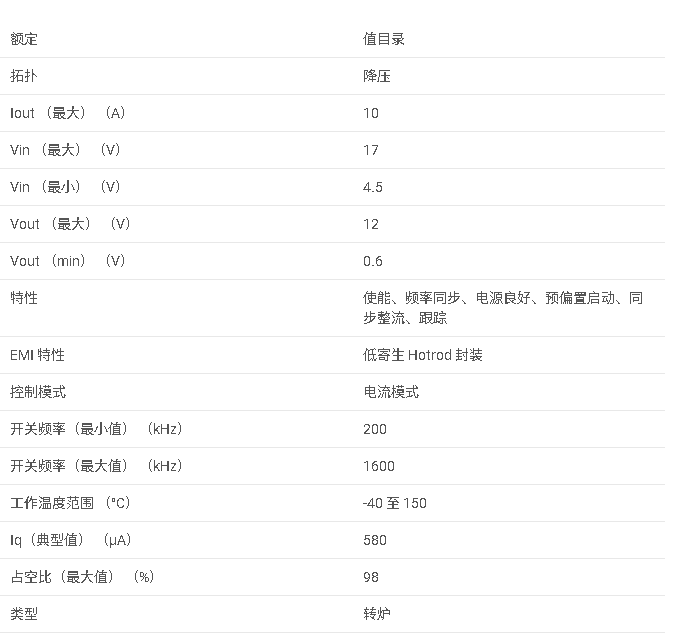

參數

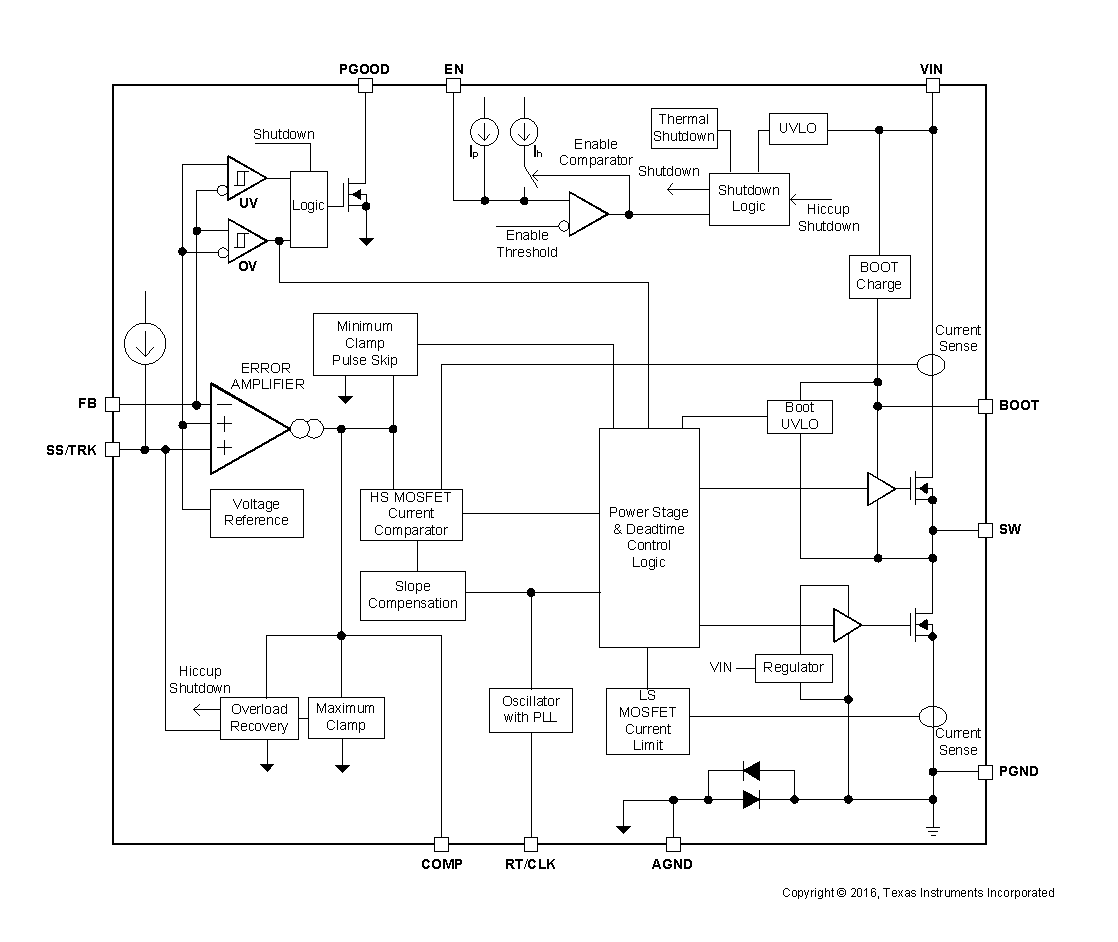

方框圖

1. 產品概述

TPS54A24是一款全功能的17V、10A同步降壓DC/DC轉換器，采用標準4mm x 4mm WQFN封裝。該轉換器專為小型解決方案設計，通過高效率和集成高側及低側MOSFET實現空間節省。

2. 主要特性

• ?寬輸入電壓范圍?：支持4.5V至17V的輸入電壓。
• ?高開關頻率?：固定開關頻率范圍為200kHz至1.6MHz，允許使用小型電感和電容。
• ?峰值電流模式控制?：簡化環路補償，提供快速瞬態響應。
• ?保護功能?：包括過流保護、輸入欠壓鎖定（UVLO）、輸出過壓保護、熱關斷保護等。
• ?軟啟動和電源排序?：通過SS/TRK引腳實現軟啟動和電源排序功能。
• ?高效能?：集成高側和低側MOSFET，提高轉換效率。

3. 應用場景

• ? 有線網絡（交換機） ?
• ?無線基礎設施?
• ?測試和測量設備?
• ?醫療成像設備?
• ?FPGA、SoC、DSP和處理器的電源?

4. 功能描述

• ?固定頻率PWM控制?：提供穩定的開關頻率和快速的瞬態響應。
• ? 連續導通模式（CCM） ?：在所有負載條件下均工作于CCM模式。
• ?輸入電壓UVLO?：當輸入電壓低于閾值時，自動關閉轉換器以保護系統。
• ?輸出電壓調整?：通過外部電阻分壓器調整輸出電壓。
• ?電源良好（PGOOD）輸出?：監控輸出電壓，并在電壓超出范圍時發出指示。
• ?熱關斷保護?：當結溫過高時，自動關閉轉換器以防止損壞。

5. 設計指南

• ?輸出電壓設置?：使用公式計算反饋電阻分壓器的值以設置所需的輸出電壓。
• ?電感選擇?：根據負載電流和期望的紋波電流選擇適當?shù)碾姼兄怠?/li>
• ?電容選擇?：選擇足夠大的輸出電容以減小輸出電壓紋波，并確保良好的瞬態響應。
• ?PCB布局與布線?：提供布局和布線指南，以最小化電磁干擾（EMI）并提高熱性能。

6. 文檔與支持

• ?數據手冊?：包含完整的電氣特性、功能描述、應用信息和設計指南。
• ?WEBENCH? Power Designer?：TI提供的在線工具，用于快速設計和優化電源系統。
• ?技術支持?：通過TI E2E?在線社區獲取技術支持和設計幫助。
