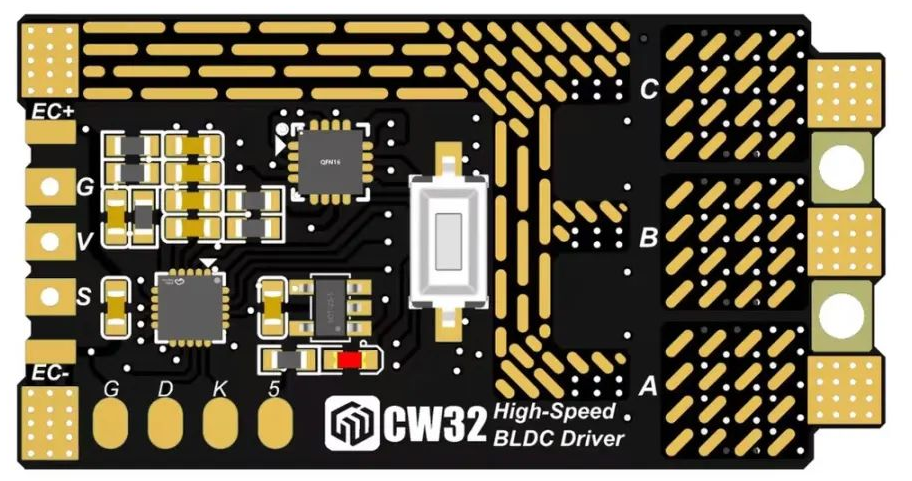

CW32L010_BLDC_ESC_Driver電機驅動開發板 項目與資料開源

項目詳細開源資料復制鏈接轉到瀏覽器：https://oshwhub.com/beauty_light/cw32l010-bldc-esc-driver

項目定位

• 核心功能： 基于國產芯片 CW32L010 開發的無刷電機驅動板（ESC），支持高達 110,000 RPM 的超高轉速。
• 應用場景： 主要面向航模電調、DIY 暴力風扇、小型工業設備無刷電機驅動等高轉速應用。
• 開源性質： 硬件設計開源項目（原理圖、PCB 文件公開），固件提供部分開源版本。

核心要素開源

• 硬件設計完全開放：

• 原理圖、PCB 布局文件在立創開源平臺公開可下載。

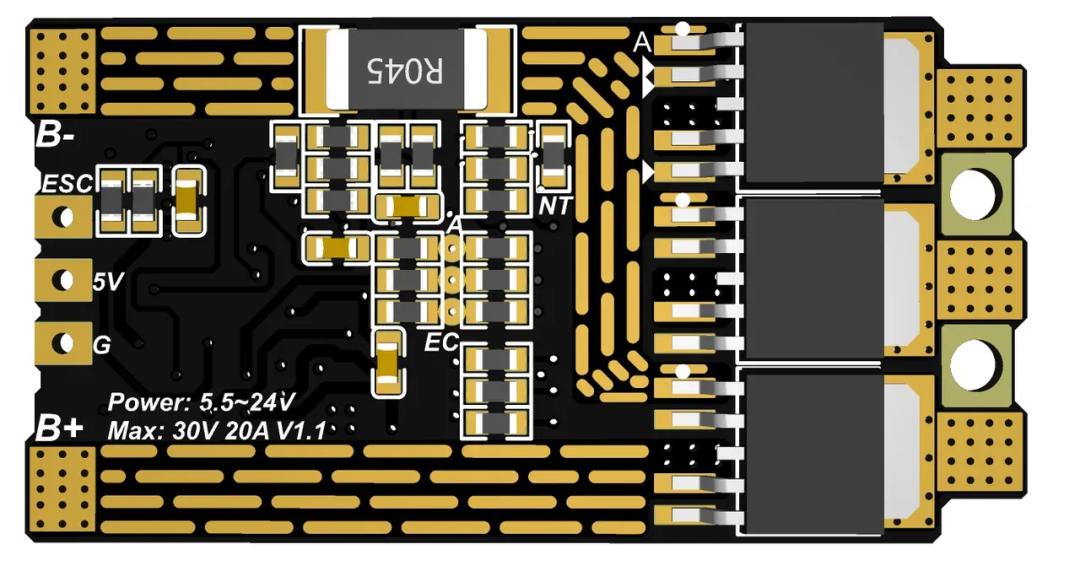

• 關鍵元器件型號清晰（如主控 CW32L010，驅動芯片 EG3033，MOS 管 AP20G03GD），方便復刻、修改或成本核算（作者估算復刻成本約￥30）。

• 部分版本固件源碼開源：

提供60,000 RPM及以下轉速的兩個基礎固件源碼開源：

開源鏈接：https://oshwhub.com/beauty_light/cw32l010-bldc-esc-driver

• 采用方波驅動（非 FOC） 方案，適合更多電機。

• 開源協議： CC BY 3.0 協議，允許用戶自由使用、修改、分發（包括商業用途），需注明原作者/項目出處（允許忽略，隨便用，隨便抄）。

項目優勢與亮點

• 高性能低成本： 使用國產 MCU 和驅動方案，在實現超高轉速驅動的同時控制成本（PCBA批量約 3 元內）。
• 可擴展性強：

• MOS 管可升級： 標配 MOS (AP20G03GD, 24A) 可輕松替換為更強型號 (如 AP50G04GD, 48A)，顯著提升電流和電壓承受能力。
• 硬件設計透明： 開放的硬件設計便于用戶根據需求進行修改（如散熱優化、接口調整）。

• 明確的應用目標： 針對航模電調和 DIY 暴力風扇等具體場景進行優化設計。
• 社區支持： QQ 交流群 (478586307) ，方便用戶交流和獲取支持。
• 配套資源： 提供優惠購買渠道微信小程序（CW32社區商城）和技術培訓直播（見文末海報），降低獲取和使用門檻。

項目局限性與注意事項

固件非完全開源： 110,000 RPM 以上的超高轉速固件僅提供工程燒錄文件，不開放源代碼（出于安全和商業保護考慮）。用戶如需對極限性能部分的深度定制，可聯系CW32生態社區。

專業性要求高：

• 板子出廠無預裝程序，用戶必須自行燒錄固件。
• 電源反接必?zé)龤?/strong>，調試建議使用限流電源，禁止直接用鋰電池調試，電容焊接有極性要求。
• 用戶自寫程序需嚴格防止上下橋直通并設置死區，操作不當極易損壞硬件，并有可能帶來人身傷害。
• 明確聲明風險自負，項目存在專業性和危險性。

調試階段限制：調試推薦電壓 12V，限流 0.3A，禁止使用鋰電池，存在調試門檻。

固件完善度： 當前上傳的固件“從使用者角度來看，還是不夠完美，還會再更新”。

典型用戶與價值

• 電子/電機愛好者：學習無刷電機驅動原理，實踐超高轉速控制。
• 航模/無人機開發者：低成本獲取一個可工作、可擴展的 ESC 方案原型。
• DIY 達人：制作高性能暴力風扇或其他需要高轉速電機的創意項目。
• 初創硬件公司/工程師：作為開發相關產品的硬件參考設計，加速研發進程。

總結

CW32L010 BLDC ESC DRIVER 是一個 硬件完全開源、部分版本固件源碼開源 的高性能低成本無刷電機驅動方案。它以優秀國產芯片為基礎，實現了航模級電調的超高轉速驅動能力（60,000 RPM），并通過開放的硬件設計和基礎調速固件，為愛好者、開發者和DIYer 提供了學習和二次開發的平臺。項目的核心價值在于高性能、低成本、硬件透明度和可擴展性。

主要挑戰在于其專業性和操作風險（燒錄要求、電源反接風險、調試限制），以及超高轉速部分固件未開源。使用者需具備一定的電子基礎和安全意識。總體來說，它是一個極具特色和實用價值的開源硬件項

目，尤其適合對超高轉速電機驅動有需求的開發者參考和復刻。
