隨著終端應用的層出不窮，行業對更高的數據速率提出需求，下一代技術的發展迫在眉睫，諸如消費類電子接口HDMI 以及汽車及移動設備接口MIPI ，均發布新版本予以應對。每次新版本的變化，都對應著測試方法的升級。譬如Tx測試用到的示波器、探頭等，對它們的帶寬要求也越來越高，同時還要保證超低噪聲和高保真度。

今天我們提到的附件是什么呢？它就是有源端接，在HDMI和MIPI測試中經常會用到。在HDMI 2.1 和 MIPI M-PHY Gear 1-4的Tx 一致性測試測試中，都有提到N7010A 30GHz 有源端接。對于新版本 HDMI 2.2 以及 Gear 5/6 呢？這個附件還夠用嗎？我們接著再看。

小K知識點

什么是有源端接？

有源端接是一種通過動態調整端接電阻來實現阻抗匹配的技術，能夠有效減少信號反射、降低功耗，并提高信號傳輸效率。它在高速電路設計中扮演著至關重要的角色，尤其適用于對信號質量要求較高的場景。

小k先以HDMI 為例，隨著HDMI 2.2 spec 預計在今年下半年發布(讀文章，贏徽章｜新一代HDMI 規范發布及更高帶寬支持）,Tx 測試對示波器的帶寬從上一代HDMI 2.1 的20GHz 提升至25GHz，另外對于探頭及探頭放大器也多了一行描述，在圖2注釋4中，指出 N7010A 有源端接讓你不需要再搭配單獨的差分探頭使用，會成為HDMI 2.2 測試目前唯一選擇！

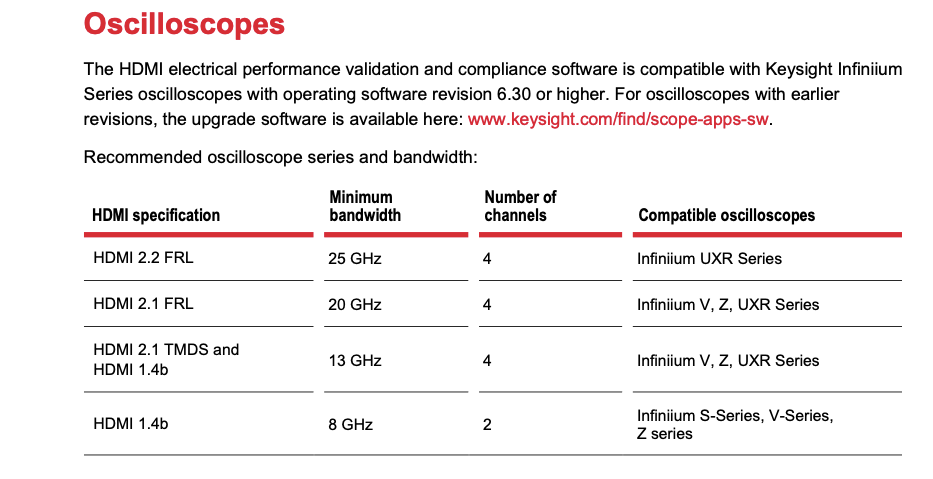

圖1:HDMI Tx測試對于示波器的選擇要求

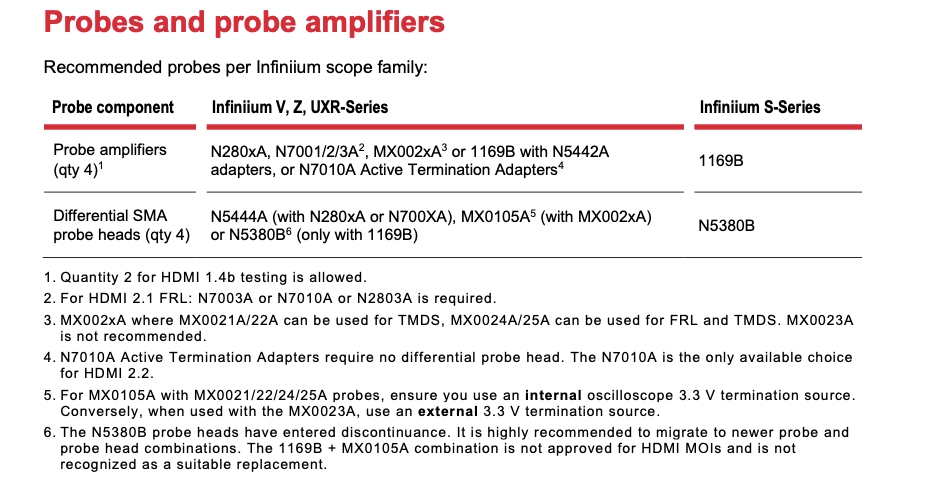

圖2:HDMI 測試對于探頭及探頭放大器的選擇要求

N7010A 30GHz帶寬已經可以滿足 HDMI 2.1b、2.2合規測試規范中的有源端接要求，那是哪個標準的測試需要更高帶寬的端接？

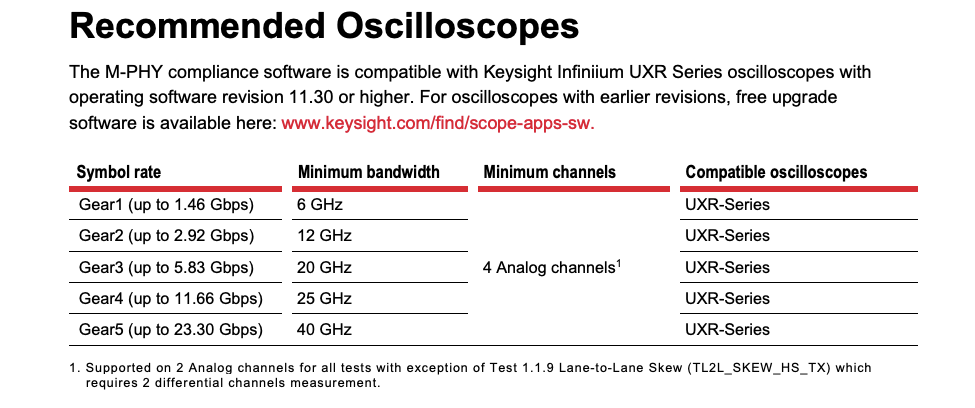

圖3:MIPI M-PHY Tx測試對于示波器的選擇要求

從圖3中可以看到，MIPI Gear 5 對于示波器的帶寬要求是40GHz，那相應的對于有源端接的需求也要在40G及以上，N7010A 也只能滿足 Gear 1-4的測試需要。所以為了滿足更高帶寬的 MIPI M-PHY Gear 5/6， 是德科技推出全新有源端接！

Keysight 推出N7011A和N7012A有源端接，提供高達 59 GHz 的帶寬，并具有精確的50Ω 終端電壓！

主要應用：

半導體：集成電路設計師需要精確的直流終端電壓用于收發機測試。

消費電子：高速數字設計工程師需要測試下一代顯示技術，滿足 HDMI 2.1b、2.2合規測試規范中的有源端接要求。

汽車與移動：制造商需要可靠的高速數據傳輸用于多媒體系統。

滿足廣泛使用的數據傳輸標準中的有源端接要求，例如 MIPI M-PHY Gear 5/6。

通過兩個單端適配器實現差分對正負信號的準確表示和分析。

總結

傳統的示波器會將信號接地端接，但某些應用場景需要非接地的 50Ω 終端匹配（non-ground 50Ω termination），而 N701xA 系列有源終端匹配適配器（Active Termination Adapter）正是為此設計的。

N701XA 高達59GHz 的有源端接，測HDMI、 MIPI M-PHY 等應用要用！示波器可以內部控制終端電壓，使其保持在 -4.0 V 到 +4.0 V 之間。
