高精度數字模擬混合信號溫度傳感芯片，是一種能夠精確感知溫度變化的傳感芯片。其工作原理基于物質的各種物理性質隨溫度發生規律性變化的特性，通過將這些變化轉化為電量，實現對溫度的測量。這類傳感芯片在溫度測量儀表中扮演著核心角色，種類繁多，可根據不同的分類方式進行劃分。

溫度傳感芯片溫度計通過傳導或對流方式與被測對象達到熱平衡，從而直接顯示其溫度。這類溫度計通常具有較高的測量精度，不僅可用于測量物體表面的溫度，還可用于測量物體內部的溫度分布。但需注意，對于運動體、小目標或熱容量很小的對象，其測量誤差可能較大。常見的溫度計類型包括雙金屬溫度計、玻璃液體溫度計、壓力式溫度計、電阻溫度計、熱敏電阻以及溫差電偶等。

高精度數字模擬混合信號溫度傳感芯片

由工采網代理的敏源MTS01是一款高精度數字模擬混合信號溫度傳感芯片。MTS01為體溫芯片，較高測溫精度為+28°C 到+43°C 范圍±0.1℃；MTS01Z 較高測溫精度為 0°C 到+50℃范圍±0.1℃；MTS01W 較高測溫精度為+20℃到+70℃范圍±0.1℃精度；用戶無需進行校準。

溫度芯片感溫原理基于CMOS半導體PN節溫度與帶隙電壓的特性關系，經過小信號放大、模數轉換數字校準補償后，數字總線輸出，具有精度高、一致性好、測溫快、功耗低、可編程配置靈活、壽命長等優點。
溫度芯片內置16-bit ADC，分辨率0.004℃，具有-70℃到+150℃的超寬工作范圍。芯片在出廠前經過100%的測試校準，根據溫度誤差特性進行校準系數的擬合，芯片內部自動進行補償計算。

芯片內置非易失性E2PROM存儲單元，用于保存芯片ID號、高低溫報警閾值、溫度校準修正值以及用戶自定義信息，如傳感器節點編號、位置信息等。芯片另有ALERT報警指示引腳，便于用戶擴展硬件報警應用。

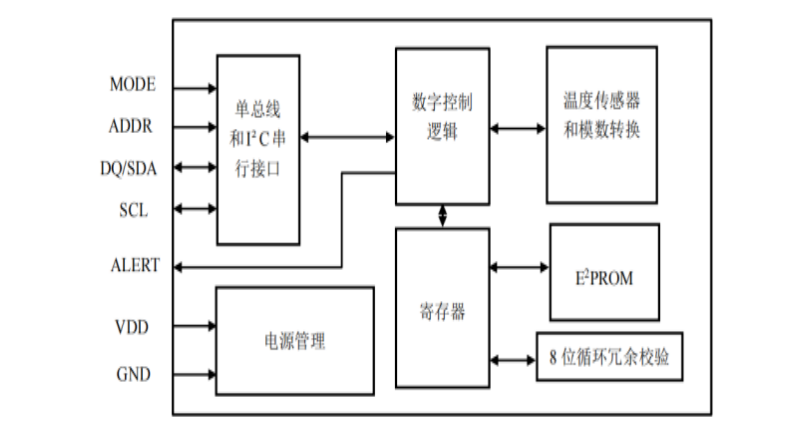

結構框圖：

結構框圖

溫度傳感芯片 - MTS01的特性：
1、測溫精度：
-±0.1℃（+28°C 到+43°C）
-或±0.1℃（+0°C 到+50℃）
-或±0.1℃（+20°C 到+70℃）
2、測溫范圍：-70°C ~ +150°C
3、低功耗：典型待機電流0.1μ[email protected]，測溫峰值電流[email protected]，測溫平均電流5.2μA（@3.3V，1s 周期）
4、寬工作電壓范圍：1.8V-5.5V
5、感溫分辨率：16 位輸出，高分辨率0.004°C
6、溫度轉換時間可配置：10.5ms/5.5ms/4ms
7、可配制單次/周期測量
8、用戶可設置溫度報警
9、標準單總線接口& I2C 接口
數字溫度傳感芯片- MTS01廣泛應用在智能穿戴、空調、電子體溫計、動物體溫檢測、醫療電子、冷鏈物流、倉儲、熱表氣表水表等多領域，歡迎登錄工采網咨詢。
