在當今電子設備追求高效能與小型化的趨勢下，電源管理芯片的性能尤為關鍵。湯誠半導體推出的TCS4123是一款600kHz高頻同步降壓轉換器，集成了高效率、寬輸入電壓范圍（4.5V-18V）和2.0A輸出能力于SOT23-6超小封裝中。憑借95%的峰值效率、0.6V精密參考電壓以及全集成保護功能，TCS4123成為分布式電源系統、便攜設備和工業應用的理想選擇。其獨特的PWM/PFM雙模式控制技術，進一步優化了輕載與重載下的能效表現，為工程師提供了兼具性能與成本優勢的電源解決方案。

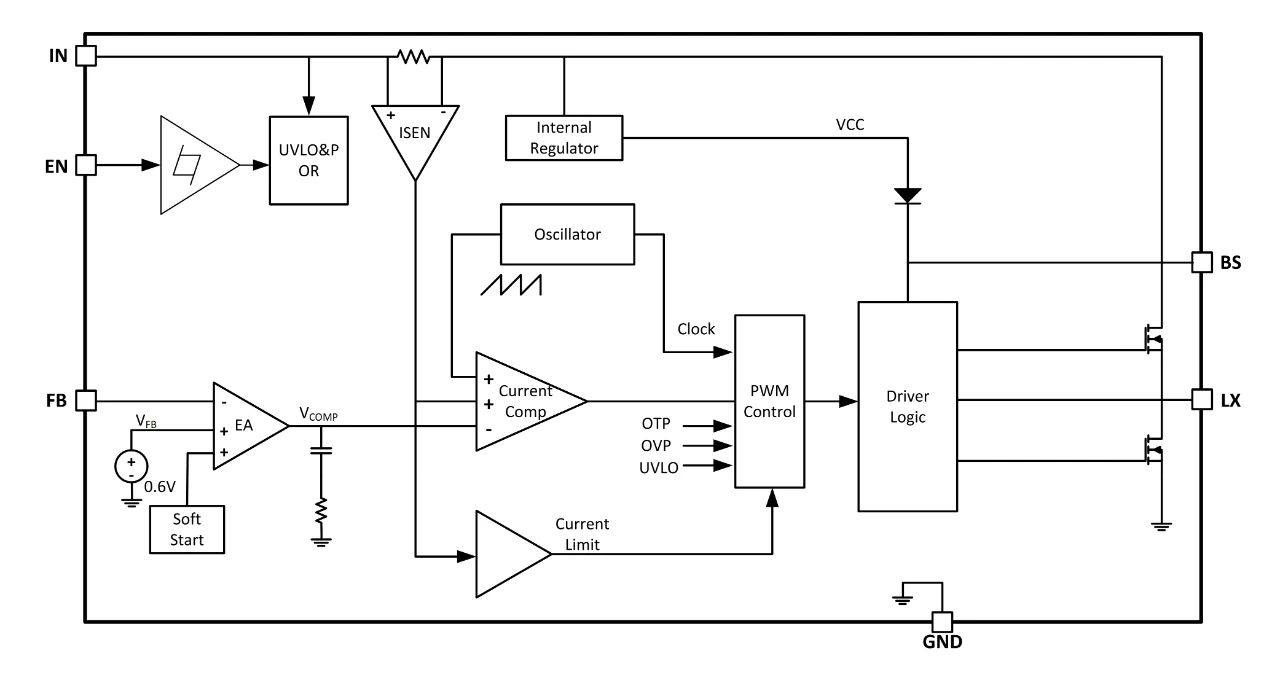

TCS4123的核心技術優勢

高效率：最高可達95%@VIN=12V，Vo=5V

600 kHz頻率操作

2A輸出電流

無需肖特基二極管

4.5V至18V輸入電壓范圍

0.6V基準電壓

低ESR陶瓷輸出電容器性能穩定

帶停頓模式的過電流保護

輸入過電壓保護（OVP）

熱保護功能

浪涌電流限制和軟啟動

SOT23-6封裝

-40°C至+85°C工作溫度范圍

典型應用場景

分布式電力系統

數字機頂盒

平板電視和顯示器

筆記本電腦

無線和DSL調制解調器

設計指南與選型建議

對于大多數應用，建議使用1μH至4.7μH的電感器，其直流電流額定值應至少比最大負載電流高出25%，為了達到最高效率，電感器的直流電阻應低于15mΩ。在大多數設計中，電感值可由以下公式計算得出：

其中ΔIL為電感紋波電流。當最大負載電流為2A時，選擇電感紋波電流約為30%。電感峰值電流為：

在低于100 mA的輕負載條件下，建議使用較大的電感以提高效率。

布局考慮

PCB布局對于實現穩定運行非常重要。強烈建議復制EVB布局以獲得最佳性能。如果需要更改，請遵循以下指南并參考圖，僅供參考。

1、保持切換電流的路徑短，并盡量減少由輸入電容器、高側MOSFET和低側MOSFET形成的回路面積。

2、建議將旁路陶瓷電容器放置在靠近Vin引腳的位置。

3、確保所有反饋連接短而直接。將反饋電阻和補償元件盡可能靠近芯片放置。

4、VOUT、LX遠離FB等敏感模擬區域。

5、將IN、LX和GND分別連接到一個大的銅區域，以冷卻芯片，提高熱性能和長期可靠性。

為什么選擇TCS4123？

湯誠TCS4123通過600kHz高頻同步整流、95%峰值效率、2A持續輸出和全集成保護，在功率密度、動態響應和可靠性上全面超越競品，尤其適合以下場景：
?空間受限設備：超薄筆記本、工業傳感器
?寬電壓輸入需求：車載電子（12V系統）、分布式電源
?嚴苛環境應用：-40℃~85℃工規級工作溫度范圍
?高效能轉換：5V/3.3V電源優化設計
