LMR36520穩壓器是一款易于使用的同步降壓 DC/DC SIMPLE SWITCHER 轉換器。借助集成的高壓側和低壓側功率 MOSFET，可在 4.2 V 至 65 V 的寬輸入電壓范圍內提供高達 2 A 的輸出電流。高達 70 V 的瞬態容差減小了解決方案的尺寸和過壓保護成本，并滿足 IEC 61000-4-5 的浪涌抗擾度要求。

LMR36520 使用峰值電流模式控制來提供最佳效率和輸出電壓精度。Precision Enable 通過直接連接寬輸入電壓或精確控制器件啟動和關斷來提供靈活性。電源就緒標志具有內置濾波和延遲功能，可真實指示系統狀態，無需外部監控器。
*附件：lmr36520.pdf

集成和內部補償消除了許多外部元件，并提供了專為簡單 PCB 布局而設計的引腳排列。該器件的功能集旨在簡化各種終端設備的實施。LMR36520 與 LMR36510（65 V，1 A）和 LMR33610、LMR33620、LMR33630 和 LMR33640（36 V，1 A/2 A/3 A/4 A）引腳對引腳兼容，完善了最新的 SIMPLE SWITCHER 轉換器系列。這提高了寬 VIN 轉換器在各種常用電壓和電流額定值下的易用性和可擴展性，而無需重新設計電路板布局。因此，總體成本、設計工作量和上市時間都得到了優化。

LMR36520采用 8 引腳 HSOIC 封裝。

特性

• 專為可靠和堅固的應用而設計
  • 高達 70 V 的輸入瞬態保護
  • 保護功能：熱關斷、輸入欠壓鎖定、逐周期電流限制、打嗝短路保護
• 非常適合可擴展的工業電源
  • 引腳兼容：
    • LMR36510（65 V，1 A）
    • LMR33610/LMR33620/LMR33630/
      LMR33640（36 V、1 A、2 A、3 A 或 4 A）
  • 內部補償有助于減小解決方案尺寸、降低成本和設計復雜性
  • 400 kHz 頻率
• 寬轉換范圍
  • 輸入電壓范圍：4.2 V 至 65 V
  • 輸出電壓范圍：1 V 至 95% V在
• 在整個負載頻譜范圍內實現低功耗
  • 90% 效率：24 V 在 、5 V 外 ，400 kHz 時為 1 A
  • 在 PFM 模式下提高輕載效率
  • 26 μA 的低工作靜態電流
• 帶濾波器和延遲釋放的電源正常輸出

參數

方框圖

1. 產品概述

• ?類型?：SIMPLE SWITCHER?同步降壓DC/DC轉換器
• ?輸入電壓范圍?：4.2V至65V，瞬態保護高達70V
• ?輸出電流?：最大2A
• ?應用?：IP網絡攝像頭、模擬安全攝像頭、HVAC閥門和執行器控制、AC驅動和伺服驅動控制模塊等

2. 主要特性

• ?寬轉換范圍?：輸入電壓4.2V至65V，輸出電壓1V至95% VIN
• ?高效率?：90%效率（24V IN, 5V OUT, 1A, 400kHz）
• ?低功率損耗?：輕載PFM模式下效率更高，工作靜態電流26μA
• ?保護功能?：熱關斷、輸入欠壓鎖定、逐周期電流限制、打嗝短路保護
• ?易用性?：內部補償，減少外部元件數量，簡化PCB布局
• ?引腳兼容?：與LMR36510及LMR336xx系列兼容

3. 封裝與尺寸

• ?封裝類型?：8引腳HSOIC（5.00mm × 4.00mm）

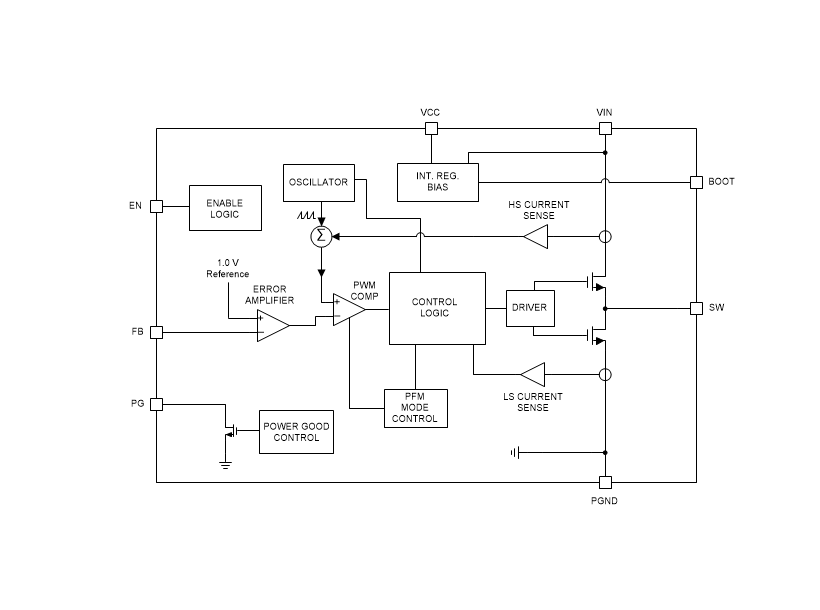

4. 功能框圖

• 關鍵引腳包括VIN、EN、SW、FB、VCC、PG等
• 內部結構包括誤差放大器、PWM比較器、振蕩器、功率MOSFET驅動器等

5. 關鍵功能描述

• ?Power-Good輸出?：內置濾波和延遲功能，提供系統狀態指示
• ?使能控制?：精確使能輸入，支持直接連接寬輸入電壓或精確控制啟動/關閉
• ?軟啟動?：防止輸出過沖和大電流沖擊
• ?過流保護?：逐周期電流限制和打嗝模式保護
• ?熱關斷?：防止結溫過高，保護設備
• ?工作模式?：支持自動PFM/PWM模式切換，可選固定頻率PWM模式

6. 應用與實現

• ?典型應用電路?：提供詳細的應用電路圖和設計步驟
• ?組件選擇?：包括電感、輸出電容、輸入電容等的選擇指南
• ?布局建議?：強調關鍵元件的布局對EMI和性能的影響

7. 性能指標

• ?電氣特性?：包括供電電流、關斷電流、輸出電壓精度、負載調整率、效率等
• ?熱特性?：提供熱關斷溫度和熱滯后信息
• ?系統特性?：包括效率、輸出電壓精度、軟啟動時間等

8. 支持資源

• ?相關文檔?：包括數據手冊、應用報告、PCB布局指南等
• ?技術支持?：TI E2E?支持論壇提供設計幫助
• ?訂購信息?：提供不同封裝和選項的可訂購部件號

LMR36520是一款高性能、高效率的同步降壓DC/DC轉換器，適用于需要高輸出電流和寬輸入電壓范圍的工業應用。其內部補償和引腳兼容性簡化了設計過程，同時提供了多種保護功能以確保系統穩定性和可靠性。
