TPS62864 和 TPS62866 器件是高頻同步降壓轉換器，具有 I^2^C 接口，提供高效、自適應和高功率密度的解決方案。在中到重負載下，轉換器在 PWM 模式下運行，并在輕負載時自動進入省電模式運行，以在整個負載電流范圍內保持高效率。該器件還可以強制在 PWM 模式下運行，以實現最小的輸出電壓紋波。結合其 DCS 控制架構，可實現出色的負載瞬態性能和嚴格的輸出電壓精度。通過 I^2^C 接口和專用 VID 引腳，輸出電壓可快速調整，以適應負載的功耗，以適應應用不斷變化的性能需求。
*附件：tps62864.pdf

特性

• 7mΩ 和 6.5mΩ 內部功率 MOSFET
• 效率>90%（0.9V 輸出）
• DCS 控制拓撲結構，可實現快速瞬態響應
• 1% 輸出電壓精度
• 4μA 工作靜態電流
• 2.4V 至 5.5V 輸入電壓范圍
• 2.4MHz 開關頻率
• 通過外部電阻器選擇
  • 啟動輸出電壓
  • 我^2^C 從地址
• 按 I 選擇^2^C 接口
  • 省電模式或強制 PWM 模式
  • 輸出放電
  • 打嗝或閉鎖短路保護
  • 輸出電壓斜坡速度
• 用于動態電壓調節 （DVS） 的 VID 引腳
• 熱預警和熱關斷
• 電源良好指示器引腳選項
• 我^2^C 兼容接口，速度高達 3.4 Mbps
• 采用 1.05mm x 1.78mm x 0.5mm 15 引腳 WCSP 封裝，間距為 0.35mm

參數

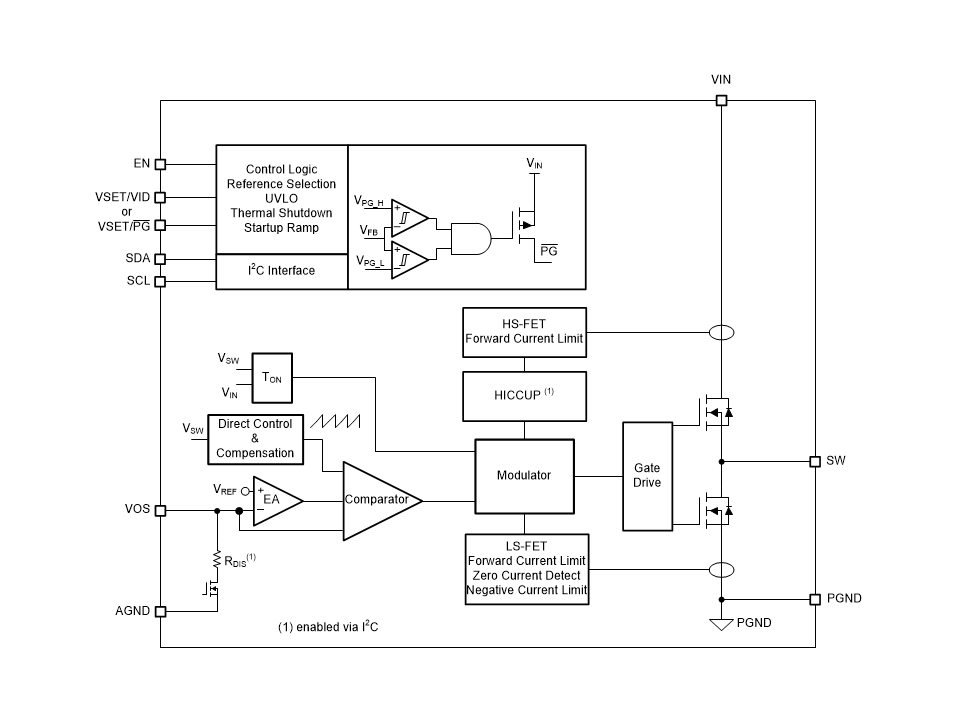

方框圖

1. 產品概述

• ?類型?：高頻同步降壓轉換器，帶I2C接口
• ?輸入電壓范圍?：2.4V至5.5V
• ?輸出電流?：4A（TPS62864），6A（TPS62866）
• ?開關頻率?：2.4MHz
• ?應用?：適用于FPGA、CPU、ASIC、視頻芯片組、相機模塊、固態硬盤、光學模塊等的核心供電

2. 主要特性

• ?高效率?：超過90%（0.9V輸出）
• ?快速瞬態響應?：采用DCS-Control拓撲
• ?輸出電壓精度?：1%
• ?低靜態電流?：4μA
• ?可編程功能?：通過I2C接口設置啟動輸出電壓、I2C從地址、電源保存模式或強制PWM模式、輸出放電、短路保護等
• ?熱預警和熱關斷?：保護器件免受過熱損壞
• ?電源良好指示?：可選電源良好指示引腳

3. 封裝與尺寸

• ?封裝類型?：1.05mm x 1.78mm x 0.5mm的15引腳WCSP封裝，0.35mm引腳間距

4. 功能框圖

• 包含輸入電壓(VIN)、使能(EN)、I2C接口(SDA, SCL)、輸出電壓感測(VOS)、開關節點(SW)、地(PGND, AGND)等關鍵引腳
• 內部集成高側和低側MOSFET、控制邏輯、誤差放大器、斜坡補償、軟啟動電路等

5. 關鍵功能描述

• ?DCS-Control拓撲?：結合滯環和電流模式控制的優點，實現快速瞬態響應和高效率
• ?電源保存模式?：輕載時自動進入，降低功耗
• ?強制PWM模式?：可通過I2C接口設置，減小輸出電壓紋波
• ? 動態電壓調整(DVS) ?：通過VID引腳實現快速輸出電壓調整
• ?短路保護?：提供打嗝模式或鎖存模式短路保護

6. 應用與實現

• ?典型應用?：提供多種應用電路，包括6A和4A輸出電流的應用示例
• ?設計工具?：可使用WEBENCH? Power Designer進行定制設計
• ?布局指南?：強調輸入/輸出電容和電感應靠近IC放置，以減少寄生電感和電阻

7. 性能指標

• ?電氣特性?：包括供電電流、關斷電流、UVLO閾值、高側和低側FET的導通電阻、電流限制等
• ?I2C接口時序特性?：包括標準模式、快速模式、高速模式下的時鐘和數據傳輸特性
• ?熱特性?：提供不同封裝下的熱阻信息
