TPS54618C-Q1 器件是一款功能齊全的 6V、6A、同步降壓電流模式轉換器，具有兩個集成 MOSFET。

TPS54618C-Q1 通過集成 MOSFET、實施電流模式控制以減少外部元件數量、通過實現高達 2MHz 的開關頻率來減小電感器尺寸，并通過小型 3mm × 3mm 熱增強型 WQFN 封裝最大限度地減少 IC 尺寸，從而實現小型設計。

TPS54618C-Q1 在整個溫度范圍內具有精確的 ±1% 電壓基準 （VREF），可為各種負載提供精確調節。
*附件：tps54618c-q1.pdf

通過集成的 12mΩ MOSFET 和 515μA 典型電源電流，效率最大化。使用使能引腳，進入關斷模式，關斷電源電流降至 5.5μA。

欠壓鎖定在內部設置為 2.6 V，但可以通過在使能引腳上使用電阻網絡對閾值進行編程來提高。輸出電壓啟動斜坡由 slow-start 引腳控制。漏極開路電源就緒信號指示輸出在其標稱電壓的 93% 至 107% 范圍內。

頻率折返和熱關斷可在過流情況下保護器件。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：-40°C 至 +125°C，T一個
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 兩個 12mΩ（典型值）MOSFET，可在 6A 負載下實現高效率
• 300kHz 至 2MHz 開關頻率
• 0.8V ±1% 電壓基準，整個溫度范圍（–40°C 至 +150°C）
• 與外部時鐘同步
• 可調慢啟動和排序
• UV 和 OV 電源就緒輸出
• 新產品上市：TPS62816-Q1、6V 降壓轉換器，采用 2mm x 3mm QFN 封裝，側面可濕性
• 耐熱增強型 3mm × 3mm、16 引腳 WQFN 封裝

參數

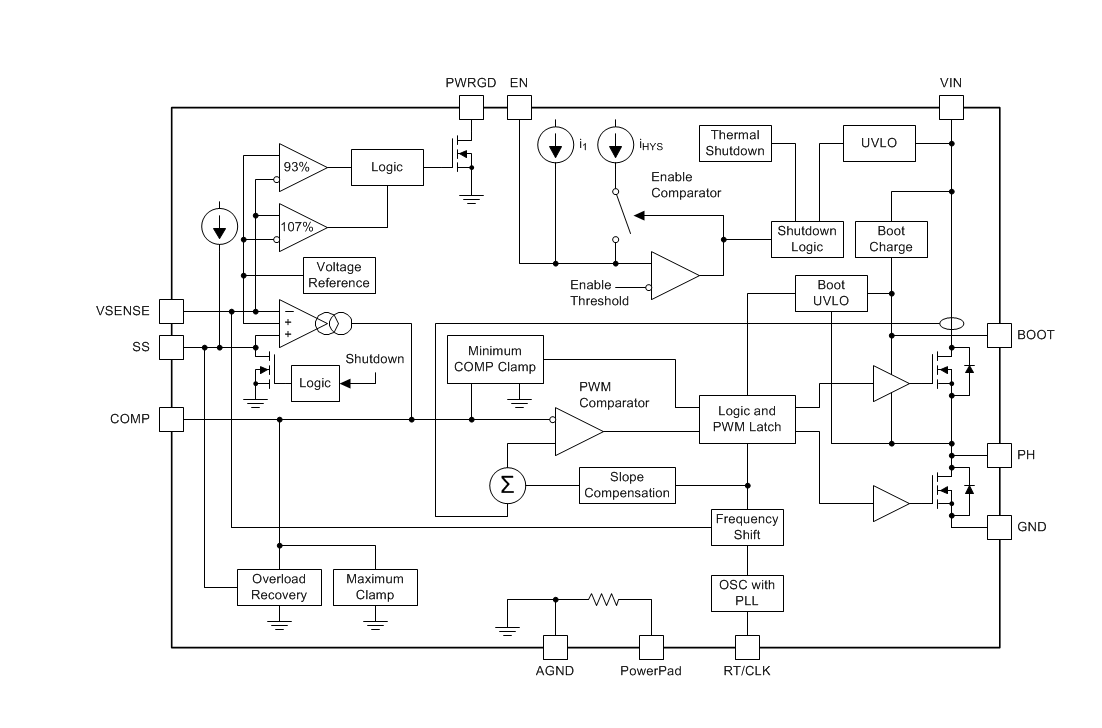

方框圖

1. 主要特性

• ?AEC-Q100認證?：適用于汽車應用，溫度等級1（-40°C至+125°C）。
• ?功能安全?：提供文檔以輔助功能安全系統設計。
• ?高效MOSFETs?：集成兩個12m?（典型值）MOSFETs，支持6A負載下的高效率。
• ?寬開關頻率范圍?：300kHz至2MHz，支持小尺寸電感器設計。
• ?精準電壓參考?：0.8V ±1%的電壓參考，溫度范圍內穩定。
• ?同步外部時鐘?：支持與外部時鐘同步。
• ?可調慢啟動和排序?：支持輸出電壓的緩慢啟動和排序功能。
• ?UV和OV保護?：欠壓和過壓保護，具有電源良好輸出。
• ?熱增強封裝?：3mm × 3mm，16引腳WQFN封裝，增強散熱性能。

2. 應用領域

• 汽車信息娛樂系統
• 汽車儀表盤
• 汽車ADAS攝像頭

3. 描述

TPS54618C-Q1是一款全功能的6V、6A同步降壓電流模式轉換器，集成了兩個MOSFETs，采用電流模式控制以減少外部組件數量，并支持高達2MHz的開關頻率以減小電感器尺寸。該轉換器提供精確的電壓調節，并具有±1%的電壓參考精度。通過集成12m?的MOSFETs和典型的515μA供電電流，實現了高效率。此外，該設備還提供了多種保護功能，如頻率折返和熱關斷。

4. 封裝與尺寸

• ?封裝類型?：16引腳WQFN（熱增強型）
• ?尺寸?：3mm × 3mm

5. 引腳配置與功能

• ?VIN?：輸入電壓供應引腳。
• ?GND?：功率地引腳，需直接連接到設備下方的電源焊盤。
• ?PH?：高側功率MOSFET的源極，低側（同步）整流MOSFET的漏極。
• ?BOOT?：引導電容引腳，需連接至PH引腳以提供高側MOSFET的柵極驅動電壓。
• ?COMP?：誤差放大器輸出，開關電流比較器輸入。
• ?EN?：使能引腳，內部上拉電流源，拉低至1.2V以下禁用。
• ?PWRGD?：電源良好輸出，開漏輸出，輸出電壓異常時拉低。
• ?RT/CLK?：電阻定時或外部時鐘輸入引腳。
• ?SS/TR?：慢啟動和跟蹤引腳，連接外部電容設置輸出電壓上升時間。
• ?VSENSE?：誤差放大器的反相輸入引腳。

6. 電氣特性

• ?輸入電壓范圍?：2.95V至6V。
• ?輸出電壓范圍?：低至0.799V（內部電壓參考）。
• ?供電電流?：啟用時典型值為515μA，禁用時降至5.5μA。
• ?開關頻率?：使用RT引腳調整，范圍從200kHz至2MHz。
• ?過流保護?：逐周期電流限制，熱關斷保護。

7. 保護功能

• ?過流保護?：通過逐周期電流限制實現。
• ?過壓保護?：過壓瞬態保護電路，防止輸出電壓過沖。
• ? 欠壓鎖定（UVLO） ?：內部設置欠壓鎖定閾值，可通過使能引腳調整。
• ?熱關斷?：超過168°C時關斷設備，具有20°C的滯后溫度。

8. 應用與實施

• ?設計步驟?：包括選擇開關頻率、輸出電感器、輸出電容器、輸入電容器、軟啟動電容器、引導電容器以及輸出電壓和反饋電阻等。
• ?布局指南?：提供布局最佳實踐，以確保最佳電氣性能和熱性能。

9. 支持資源

• ?文檔更新通知?：可通過TI官網訂閱更新。
• ?支持論壇?：TI E2E?支持論壇提供快速的設計幫助和驗證答案。
