隨著人們對高品質生活的不斷追求，風扇燈需求量激增，成為家電行業中不可忽視的一部分。下面，我們一起探討風扇燈在家電行業中的發展趨勢、設計原理以及其利天下PCBA方案的特點。

風扇燈的發展趨勢

風扇燈的歷史可以追溯到上世紀30-40年代，當時引入中國的風扇燈被外國商賈和租界使館首先使用。改革開放后，我國臺灣地區的風扇燈工廠遷至內地，打破了市場上的壟斷格局。自2001年以來，內地品牌商紛紛進入市場，隨著20多年的樓市經濟迅速發展，風扇燈市場需求持續增加。未來，基于無刷電機的風扇燈將更具市場競爭力。

風扇燈的設計原理

風扇燈結合了風扇和燈具的功能，其設計原理是通過將兩者的工作原理相結合，通過電路控制兩個功能的切換。核心部件包括電機和燈泡，通過電能轉化實現風扇運轉和燈光發光。在PCBA方案設計中，電路板起到關鍵作用，通過電流控制風扇和燈的工作模式，實現多功能調節。

其利天下風扇燈方案特點

（1）技術智能化

隨著智能家居的快速發展，風扇燈智能化將成為發展趨勢。通過連接Wi-Fi或藍牙，可以使用手機APP、智能穿戴設備進行遠程控制和調節，隨時隨地調整風扇燈的風速和光線亮度。除了遠程控制外，風扇燈還可以通過智能語音助手進行語音控制，實現更加便捷和智能化。

（2）節能環保

隨著人們對環境保護越來越重視，節能環保已成為市場的主流趨勢。無刷電機風扇燈采用電子換向技術，不產生電火花，同時也不會產生電磁干擾，運行過程中噪音小，非常環保。相較于傳統有刷電機，使用無刷電機的風扇燈能夠減少功率損耗，一般可節能30%以上。除此之外，風扇燈還增加了定時功能、自動感應功能等，能夠根據環境和使用需求自動調整風速和光線亮度，以達到節能目的。

（3）維護成本低

無刷電機風扇燈的故障率較低，維護成本較低。由于無刷電機的設計壽命長，一般可達到20年以上，因此無需經常更換電機或軸承等易損件。

（4）個性化

風扇燈設計趨向多樣化，以滿足不同消費者對個性化的需求。

（5）安全性

在安全性方面，無刷電機風扇燈采用電子控制技術，具有過載保護、短路保護、過壓保護等功能。同時，我司獨立核心算法芯片可以優化PCBA運行，使無刷電機運行起來更加安全可靠。

（6）集成化

在集成化方面，風扇燈可以與其他家居設備進行整合，形成智能家居生態系統。例如，可以與智能音箱、智能電視等設備進行連接，實現語音控制、智能互聯等功能。

方案技術參考

·主要功能

1. 兩路 LED 燈開關控制

2. 風扇轉速控制

·系統功能

1. 電源處理

2. 雙路繼電器控制

3. 無線 433M 模塊通訊功能

4.工作電壓：2.2V-55V電源供電

5.溫度范圍：工作環境溫度范圍-40-105C

其利天下·風扇燈方案

·控制原理

1、MCU 接收 433M 模塊控制指令，執行控制指令。

2、2個通用16位Timer，支持捕捉和邊沿對齊PWM功能2個通用32位Timer，支持抽捉和邊沿對齊PWM功能;電機控制專用PWM模塊，支持8路PWM輸出，獨立死區控制。

3、MCU：FOC電機控制算法，32位MCURAM25KFLASH32K，96MHz主頻集成運放、比較器。

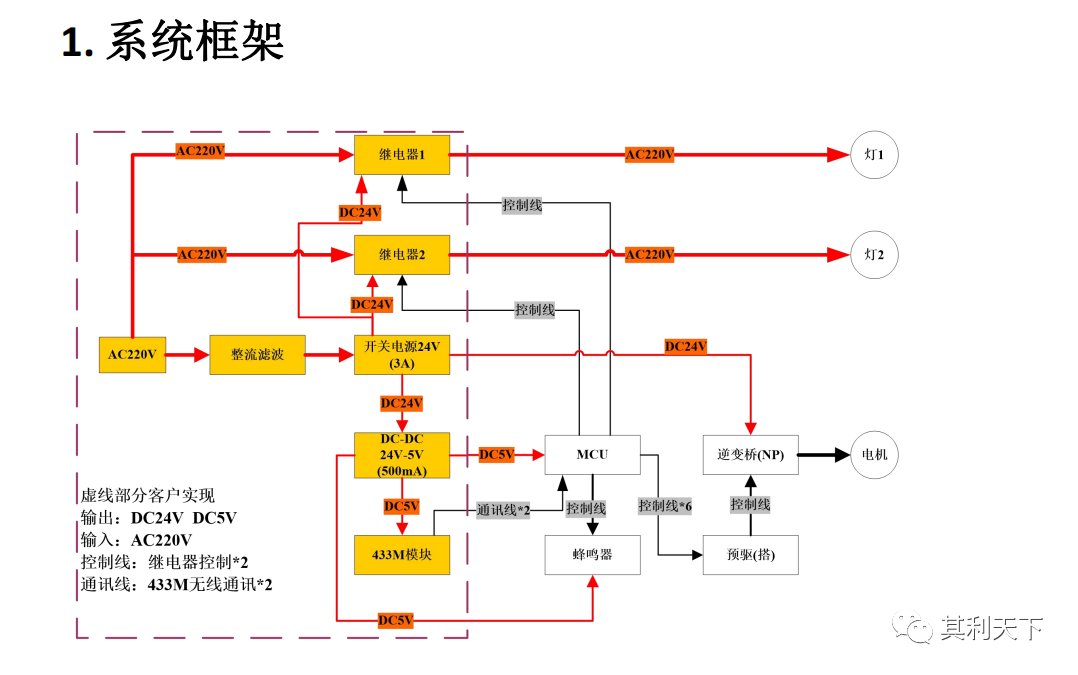

其利天下·風扇燈方案系統框架
