在當今蓬勃發展的科技潮流中，工業風扇彰顯其在現代生產領域的至關重要地位。這不可或缺之物不僅在生產過程中扮演著關鍵角色，更是隨著時間的推移，呈現出日益引人注目的發展趨勢。近年來，隨著工業風扇的需求持續攀升，行業正在邁向一個高效、智能、可靠的全新紀元。

深入了解工業風扇行業，我們發現其背后蘊含著復雜而精密的技術體系。在這個行業的迅猛發展中，我們對高效性、智能性和可靠性的要求逐漸提高，塑造了未來工業風扇的新面貌。展望2024年，我們或許將見證工業風扇領域迎來最前沿的創新技術與功能飛躍，為產業發展注入新的動力。【其利天下】在此呈上尖端的工業風扇PCBA方案，助您在激烈的市場競爭中脫穎而出。

方案簡介

MCU是工業風扇電機中最核心的部分，其集成度的優劣直接影響整個系統功能實現與成本控制。當前，工業排氣扇市場應用以無感FOC控制為主，存在噪音過大、啟動成功率不達100%、啟動抖動/翻轉等應用痛點。

我司工業級風扇PCBA方案在原有無感FOC控制方式下進一步進行優化，升級后的方案可實現高效率，低噪音、全轉速運行平穩、支持初始位置定位，啟動成功率達100%。可靈活適應500W以內的三相直流無刷電機。硬件接口設計獨具匠心，精心設計的控制接口和電源接口確保了系統的高度可控性。控制接口和電源接口的完美交匯，如指揮家揮動音符的魔杖，創造出高度可控的華彩樂章。

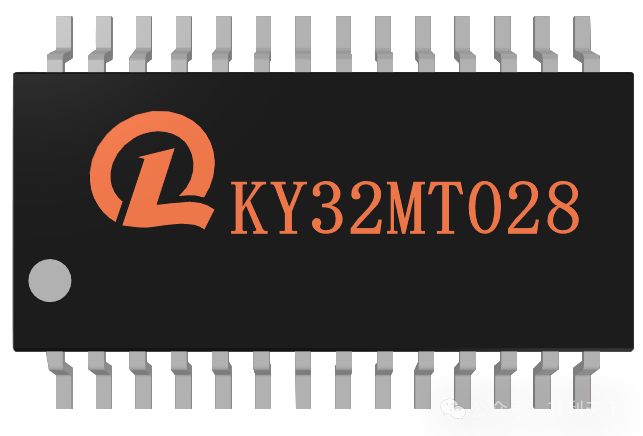

圖|其利天下 工業排氣扇方案主控芯片

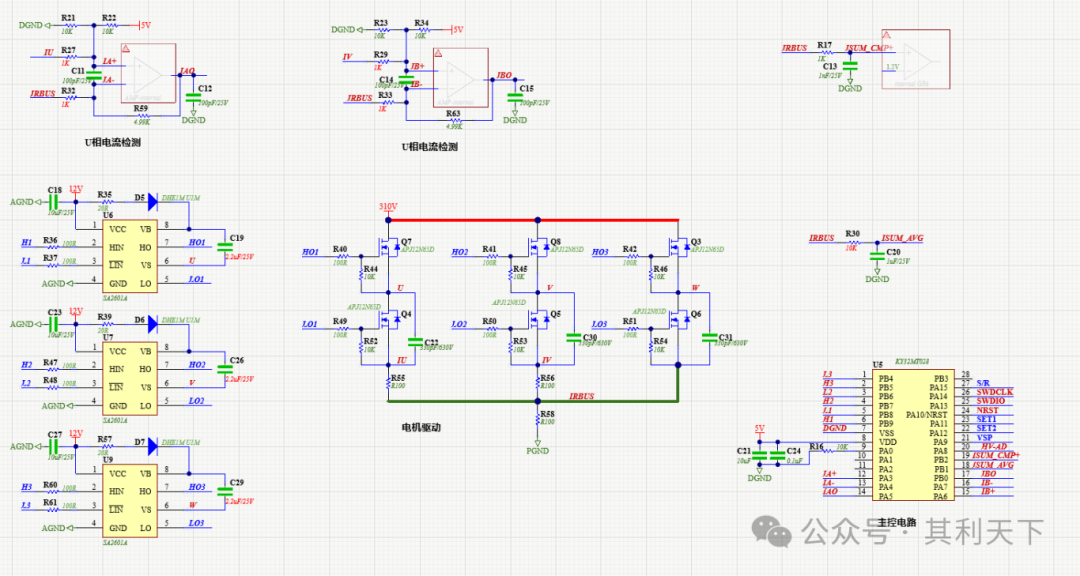

圖|其利天下 工業排氣扇原理圖

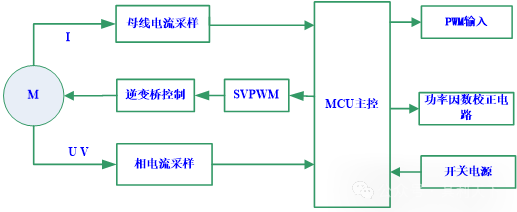

圖|其利天下 工業排氣扇方案實現框圖

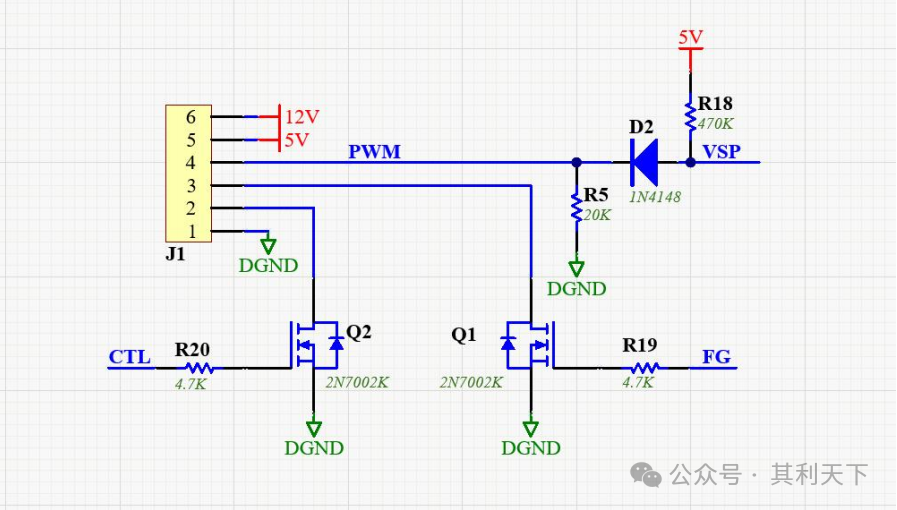

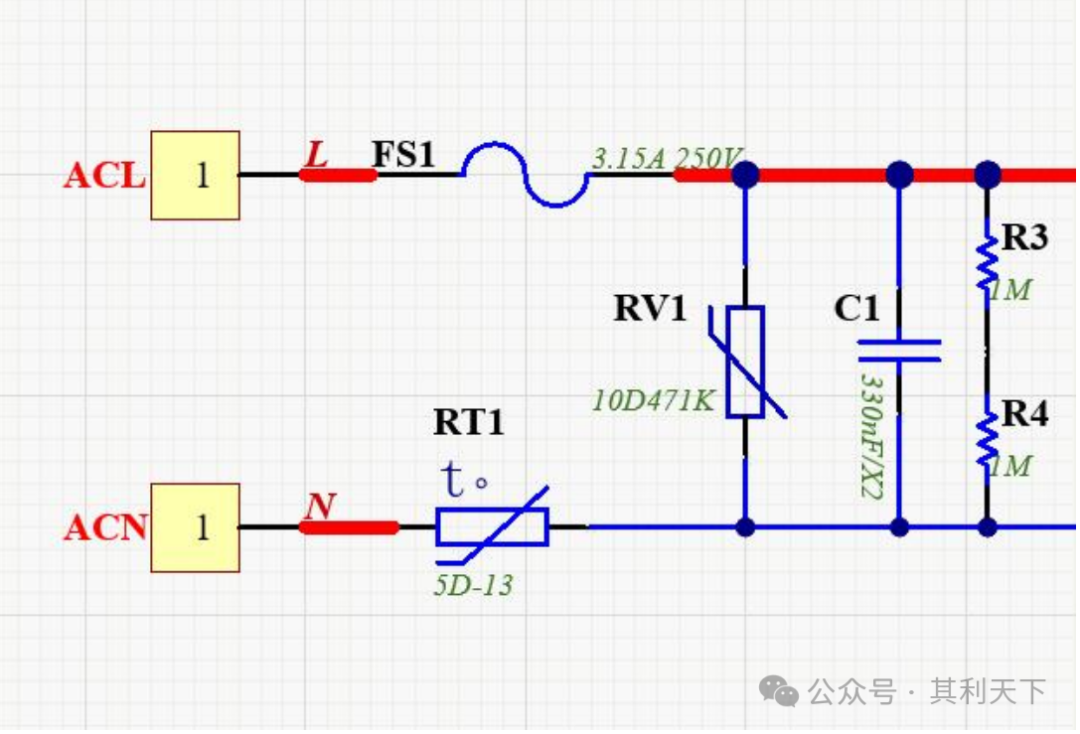

控制接口電源接口

電氣性能

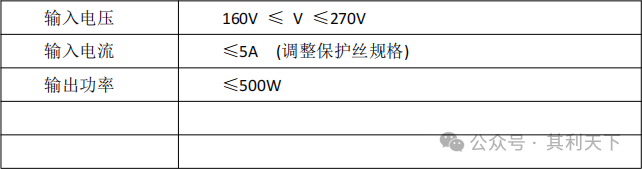

電氣性能方面，我們追求卓越。輸入電壓范圍廣泛，從160V至270V，輸入電流低至≤5A，同時輸出功率高達500W，確保了風扇的持續高效運轉。

電機性能

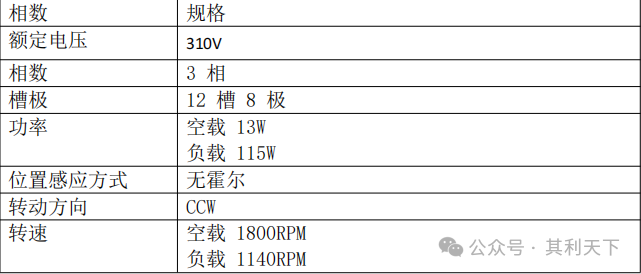

在電機性能方面，我們專注于提供可靠的動力源。額定電壓310V，三相12槽8極的設計保證了風扇在各種工況下的卓越性能。位置感應方式采用無霍爾技術，轉動方向清晰可控，轉速在空載和負載情況下都能維持理想狀態。

全方位保護功能

低壓保護 ≤160V

高壓保護 ≥270V

高溫保護 ≥120℃ MOS 附近

電流保護 硬件險絲

缺相保護

堵轉保護

啟動異常保護

為確保設備穩定運行，我司工業風扇方案中還設置了多項全面保護功能，包括低壓、高壓、高溫、電流、缺相、堵轉和啟動異常保護。這些功能層層疊加，每一層保護都是堅不可摧的屏障，如同一座無懈可擊的城堡，形成了強大的保障網，為設備提供了全面而可靠的保護。

綜述

針對電機行業發展所需，我司緊跟市場動向保持創新，提供完善的電機控制應用方案，包括高壓水泵、工業排氣扇、高速吹風筒等新一代電機解決方案，可快速響應并滿足用戶的更多應用開發需求。

綜上所述，我司工業風扇方案集先進技術、出色性能和全方位保護功能于一身，成為行業的翹楚。在未來的征程中，我們懷揣著持續創新的信念，立志推陳出新，致力于為客戶提供更為卓越的工業風扇解決方案。

歡迎廣大企業同仁前來攜手合作，我們翼手共創，共同激揚創新的風帆駛向工業風扇領域更輝煌的明天！
