社會經濟和科技的發展推動著通信技術、計算機技術、光電技術等的不斷進步，在實際生產和生活中現代電力電子設備、變頻空調、LED屏、計算機、數字辦公設備以及通信設備等被廣泛應用，這些設備和裝置的使用以及三相不平衡等問題的存在會導致中性線電流過大，容易造成中性線絕緣層老化起火從而引發火災，存在較大的安全隱患。

1、中性線的危害

在三相四線制或五線制供電系統運行過程中，中性線引發火災事故主要通過三種途徑：

●中性線長期過載導致中性線絕緣層老化，最后使得絕緣層燃燒引發火災；

●中性線故障使中性線開路，導致三相電嚴重不平衡，燒毀電氣設備引發火災。

●中性線老化使線路局部過熱，導致中性線絕緣層老化，最后使得絕緣層燃燒引發火災。

2、產品功能

ANSNP 系列中線安防保護器并聯在含諧波負載的低壓配電系統中，能夠對動態變化的諧 波電流進行快速實時的跟蹤和補償。中線安防保護器的基本原理為：通過電流檢測環節采集系統中性線上各次諧波電流，經控制器快速計算并提取各次諧波電流的含量，生成諧波電流指令，通過功率執行器件輸出與諧波電流幅值相等方向相反的補償電流，補償電流注入中性線，實現消除中性線電流的目的。具體功能：

●對末端回路電流進行檢測、分析，治理諧波及三相不平衡，可治理由3N次諧波和三相不平衡造成的N線電流過大問題，消除其造成的電氣火災安全隱患；

●實現系統N線電流治理，同時具備諧波電流、無功功率、雜散電流、系統電流突變，諧波電流突變的抑制功能；

●系統節能功能；降低系統線纜損耗,降低系統由于集膚效應引起的損耗問題，實現綜合節能。同時可以提高系統的元件使用壽命，降低維修成本；

●無線數據傳輸功能及手機APP交互功能。

3、產品安裝注意事項

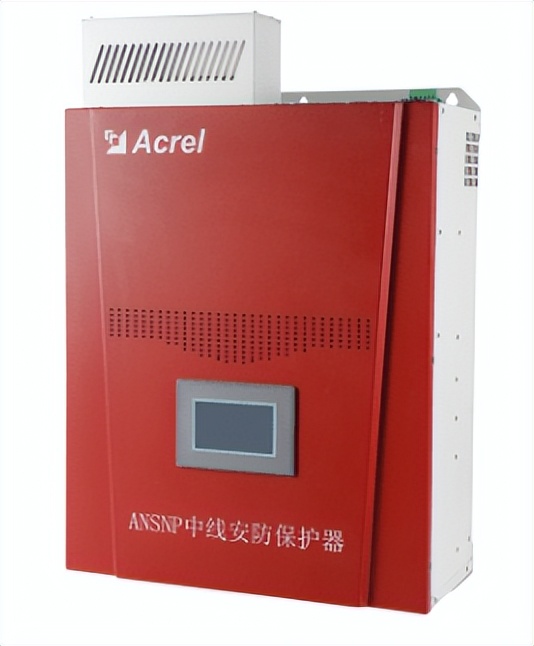

3.1 產品外觀

（1）本設備為強迫風冷壁掛式設備，室內壁掛安裝。設備底面板為散熱進風口，同時正面裝配了7.0英寸液晶屏用于設備的近端人機交互；設備頂板為散熱出風口，同時含有一次及二次線纜的接線端口；（2）設備頂板包含一次接線端子（三相四線制為 A/B/C/N/N、三相三線制為 A/B/C）以及電流互感器、配件供電、緊急停機、通訊）等二次接線端子；3）模塊需要接地，設備出線端子后方有接地端子。

注：三相四線制設備的 A/B/C 相線與 N 線嚴禁接反，接反后會引起相間短路，造成設備嚴重損壞。

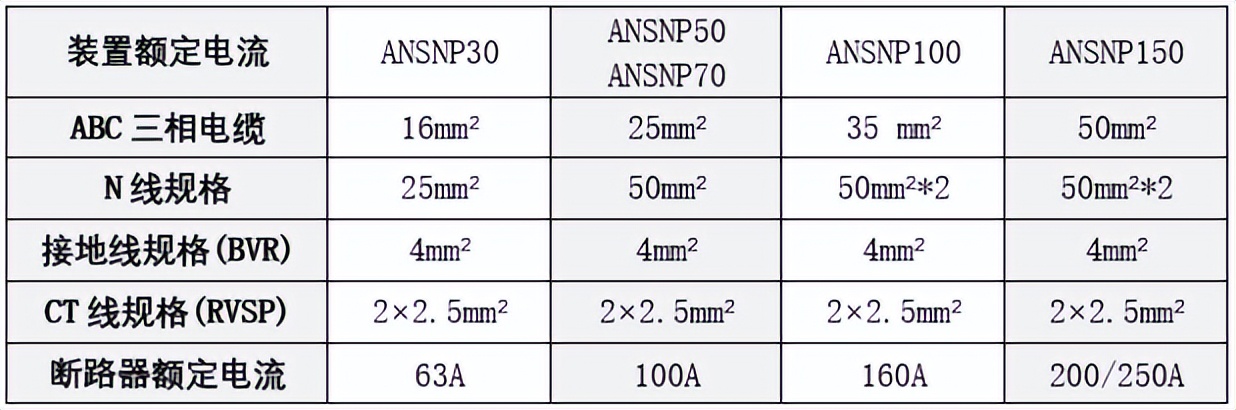

3.2 線纜選擇

注：ANSNP 設備頂板包含 2 個 N 線端子，2 個 N 線端子在設備內部并聯；當 N 線工作電流不大于額定相線電流時，僅需連接 1 根 N 線；當 N 線工作電流大于額定相線電流時，需連接 2 根 N 線。具體長度和銅線規格參考實際現場情況。

例：單臺 ANSNP100 模塊 A、B、C 相線輸出電流為 100A，同一配電箱下使用單臺模塊時，模塊出線斷路器可使用 160A/3P；2臺模塊并機時可共用一個 350A/3P 斷路器，3臺及以上模塊并機共用一個斷路器時根據電流大小合理增加斷路器容量。

3.3 互感器選擇與接

電流互感器：開口/閉口式，精度 0.5 級，適配范圍支持 100:5~10000:5，互感器的規格容量可參考所治理的末端配電箱的斷路器容量，比如 400/5 或 500/5 等。

電流互感器線纜要求為：低煙、無鹵、阻燃，2.5㎡。下圖1為單臺模塊接線方式，圖2為模塊并機接線方式。

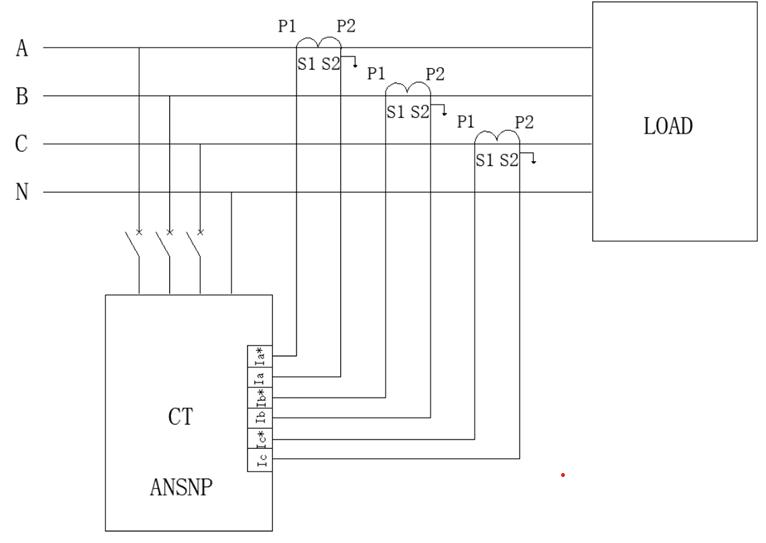

圖 1 單臺模塊接線方式

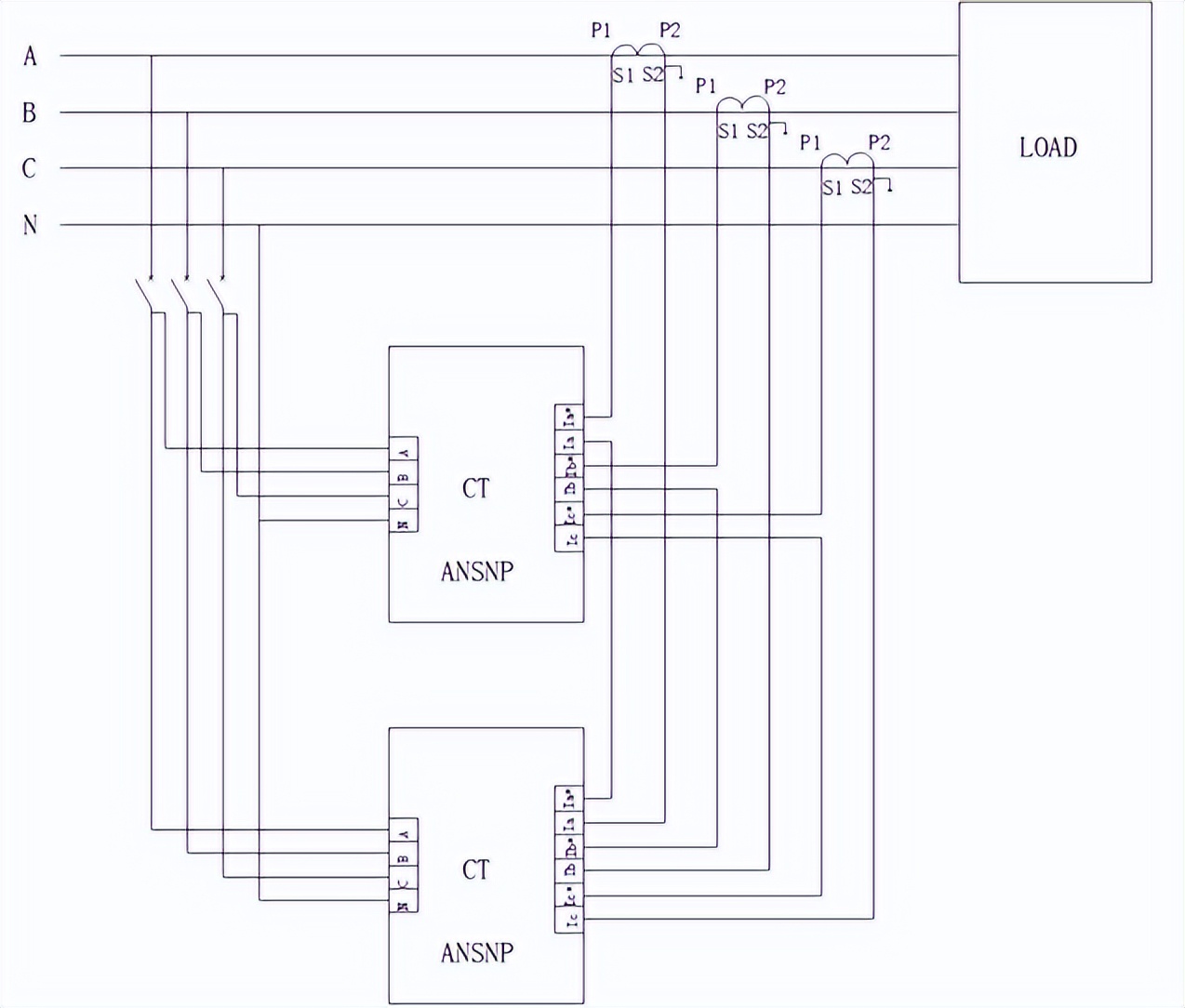

圖 2 兩臺模塊并機接線方式

注：1）主回路接線應保證電網相序與 ANSNP 中線安防保護器相序一致，否則中線安防保護器可能不能正常工作；2）每只互感器的 S1、S2 須與相應標號的端子對應，嚴禁二次側開路。否則可能會引起互感器燒毀；3）大于等于 3 臺以上 ANSNP 模塊并機時，A、B、C、N 接線和互感器接線參考圖 2 中 2 臺并機串聯方法。

3.4 設備安裝要求

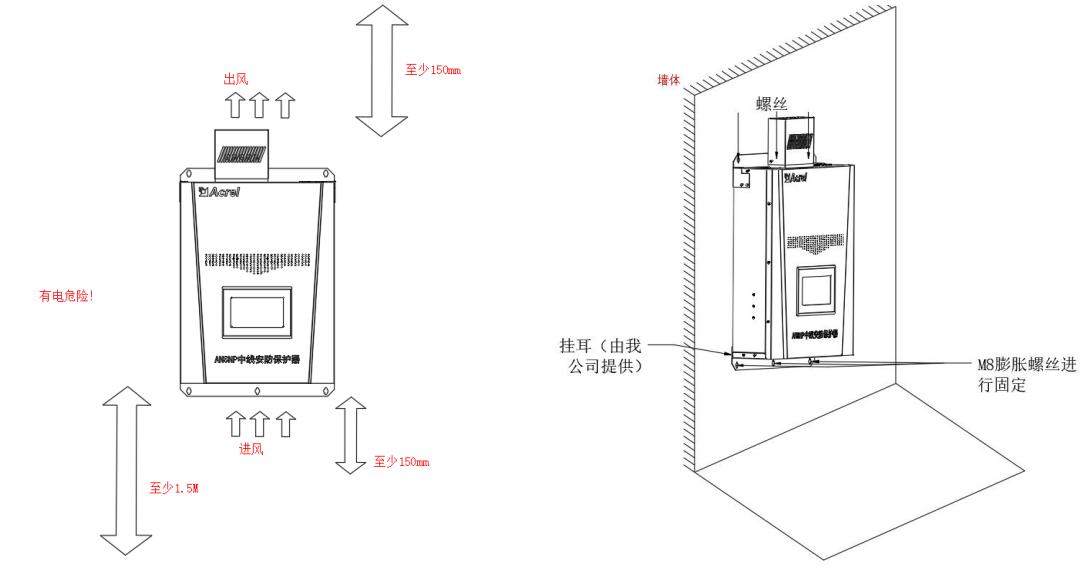

壁掛模塊安裝時，模塊從下方進風，向上排風。熱量從下往上散發，模塊上下出口至少要預留 150mm 的進出風空間且安裝位置與地面的距離要在 1.5 米以上，禁遮擋出風口。

壁掛式模塊通常安裝在墻壁上或者尺寸較小的柜體內，標準配置一對掛耳，如圖所示。可在墻壁打Φ10 的孔，用 M8 的膨脹螺絲進行固定。壁掛式模塊會配備 7.0 寸彩色觸摸屏。

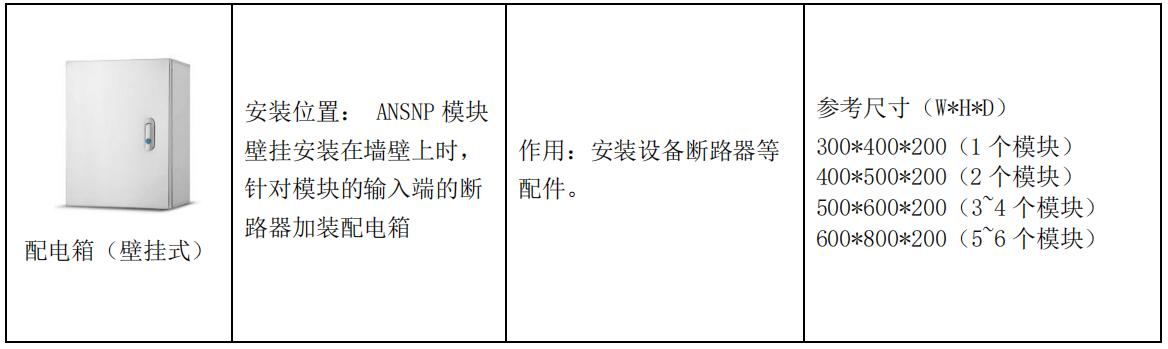

3.5 斷路器配電箱

4、應用案例

現場情況：加熱管投入運行少， 功率小，電流小，此時N線電流120A 左右；加熱管投入運行多，35%功率

運行，N線電流較大，可達480A左右。

設備配置：1臺ANSNP100壁掛模塊

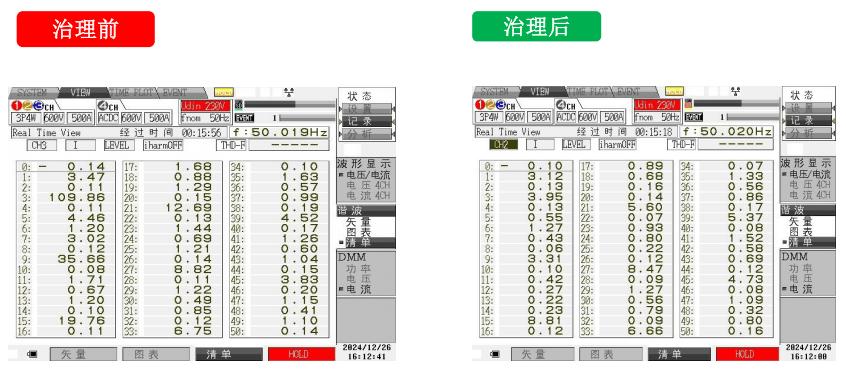

治理效果：

（1）N線電流減小。3次和9諧波電流由治理之前的109.86A和35.66A降低到3.95和3.3A，ANSNP對于N線電

流中3次諧波的治理能力補償率在97%及以上，符合前期預期的治理要求；

（2）線纜和斷路器的溫度降低。

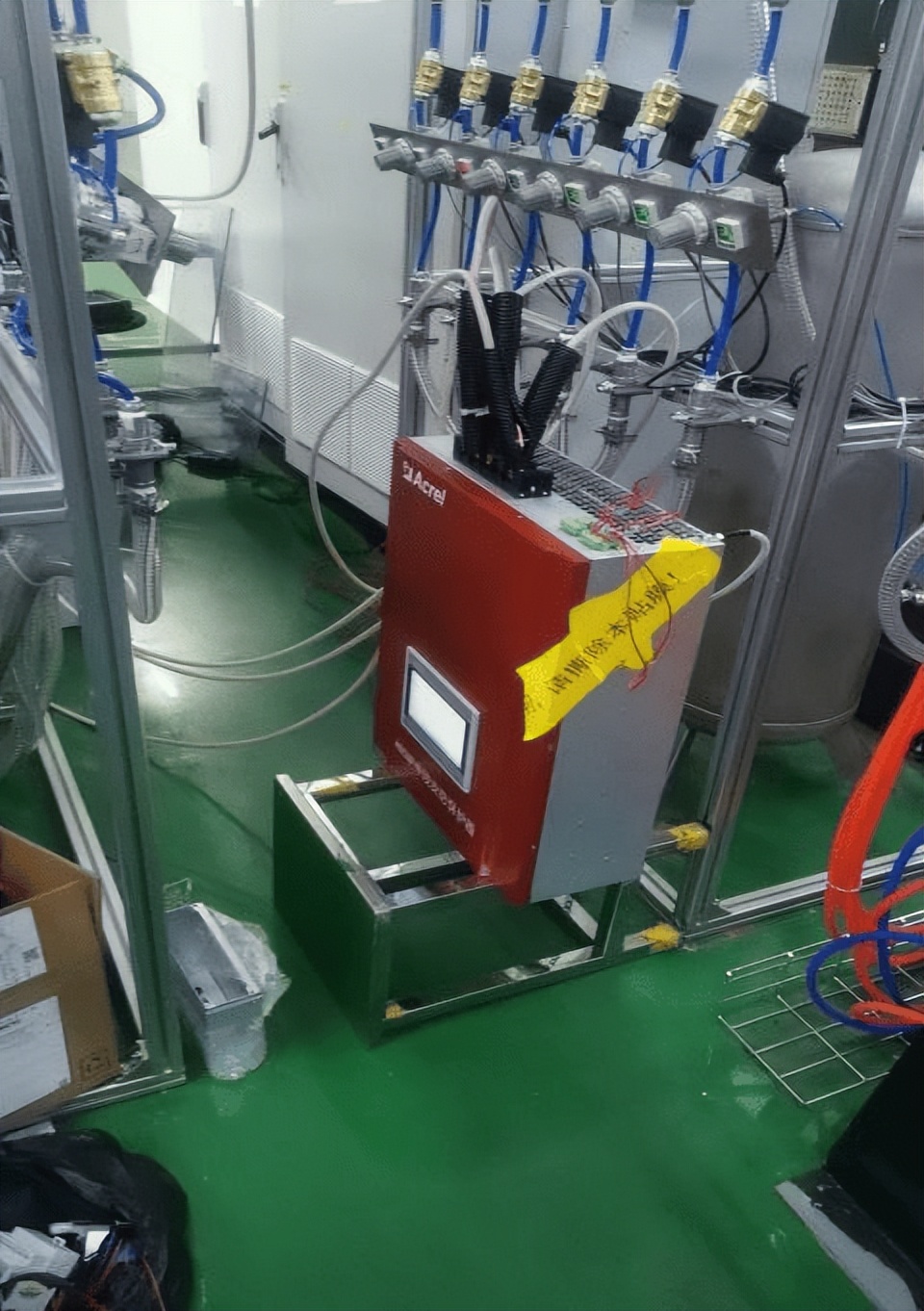

現場安裝圖片：
