陽臺儲能，開啟家庭能源革命

當今環保意識日益增強，綠色能源理念廣泛普及，越來越多的家庭將目光投向了“陽臺儲能”這一創新的能源利用模式。將太陽能板與儲能設備相結合，巧妙地將原本普通的陽臺空間變成一座高效的微型能源站。

這種新興的能源模式，不僅為家庭降低了電費支出，實現了經濟減負，更在能源領域達成了了不起的成就 —— 能源自給自足，同時還能與電網進行智能互動，為可持續能源發展貢獻家庭力量。

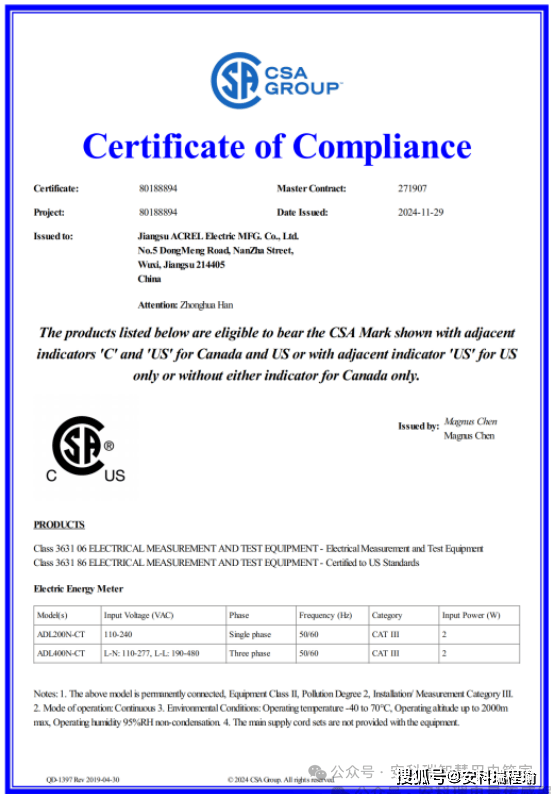

在這套精妙的陽臺儲能系統中，有兩大要素至關重要，那便是精準計量與安全控制。安科瑞電氣敏銳洞察市場需求，推出的ADL200N-CT/D16-WF導軌式多功能電能表，憑借過硬的技術實力與卓越的產品性能，高精度、智能化以及合規證書等突出優勢，成為了陽臺儲能場景中的理想搭檔，為家庭綠色能源管理注入強大動力。

一

儲能電表產品概述

小體積，大能量

ADL200N-CT/D16-WF 專為新能源戶儲系統量身定制的一款單相電能表，具備用電+發電（雙向）計量這一核心功能，能夠?qū)崟r且精確地監測電壓、電流、功率、頻率等全方位的電力參數。

電壓：220V（可過壓20%）

電流：0-120A（可過載20%）

住宅/公寓/別墅/自建房，都能輕松適用！

并且，其通過其RS485接口或Wifi/4G等無線通訊，與逆變器或能量管理系統（EMS）實現無縫通信，輕松構建一個高效的能源數據交互網絡，讓用戶得以精準把控。

從安裝便捷性和空間適配性來看，其導軌式安裝設計堪稱一大亮點。整個電表體積小巧玲瓏，能完美適配陽臺相對緊湊的陽臺或室內空間。而在防護性方面，其IP51的防護等級，配合外殼后級能夠有效抵御灰塵與一定程度的液體侵入，確保在室內環境中安全穩定運行，為家庭能源系統的穩定運行保駕護航。

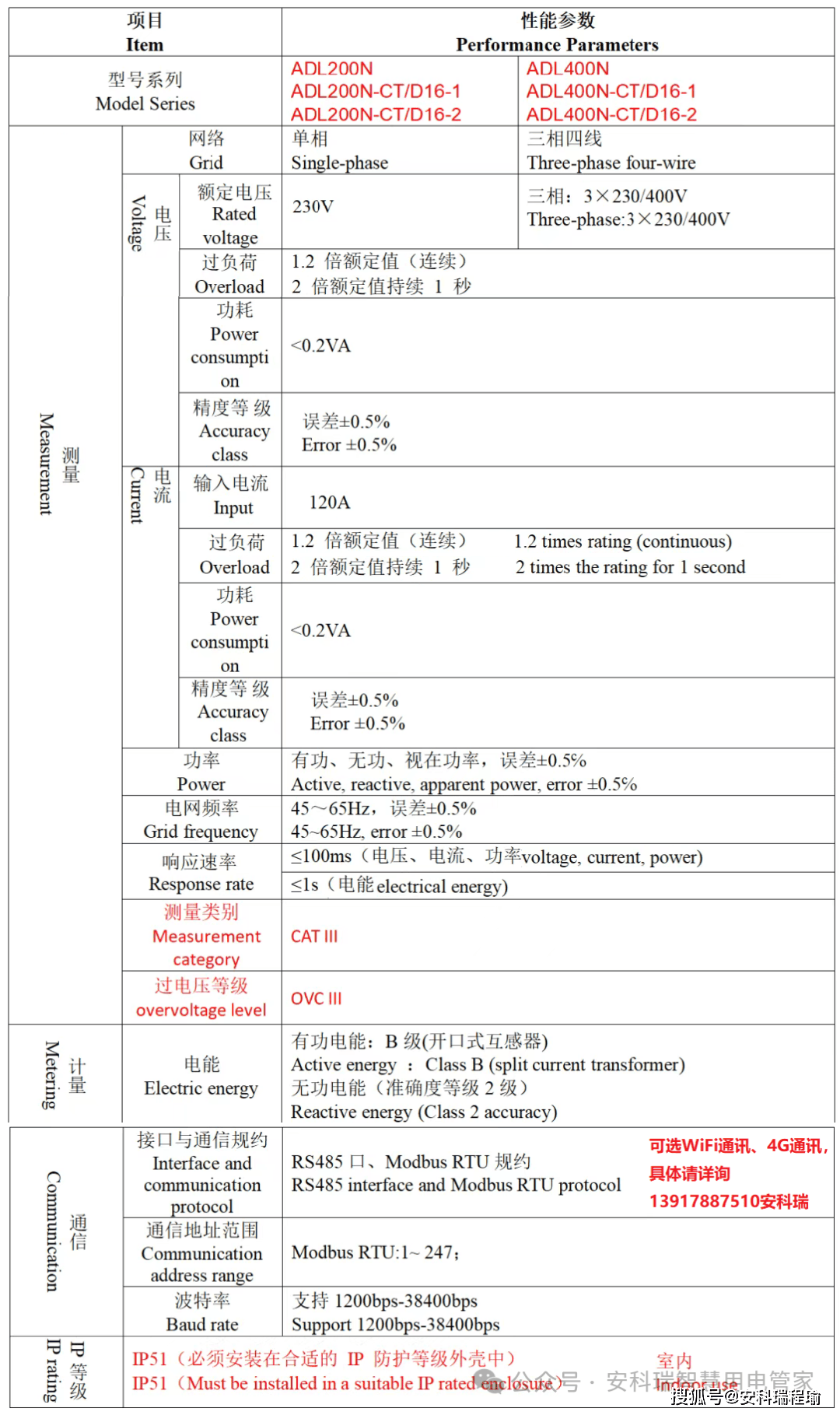

附電表具體技術參數（技術/商務咨詢18702112087安科瑞）

三

實際應用方案

上海住宅家庭的陽臺儲能實踐

上海的李先生家，在陽臺上安裝了一套5kW的光伏組件與10kWh 鋰電儲能的組合系統，旨在實現家庭用電的部分自給自足，并利用峰谷電價差獲取一定收益。

ADL200N-CT/D16-WF-1導軌式電能表在其中發揮了關鍵作用。它憑借±0.5%的高精度計量，實時準確地記錄了光伏發電量、家庭用電量以及余電上網量。

通過Wifi通訊，電表與逆變器及能量管理系統實現了數據交互。

用電高峰時，電表監測到家庭用電功率上升，及時將數據反饋給EMS，EMS根據預設策略，優先調用儲能電池中的電能，減少從電網取電，降低了用電成本。

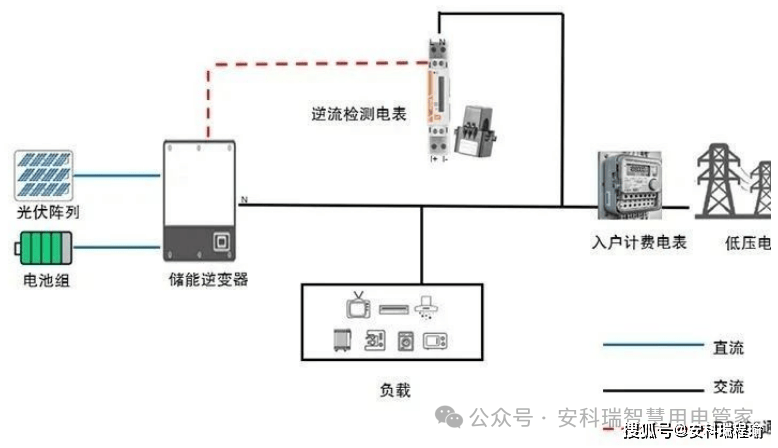

在光伏發電過剩時，電表精準監測到逆流趨勢，以100ms內的優秀響應率迅速向逆變器發送信號，逆變器調整輸出功率，成功避免了電能倒灌電網，確保了系統安全，也符合電網政策要求。

據李先生反饋，自從安裝了該電表，通過合理的能源調度，他家每月電費節省了約 30%，投資回收期預計可縮短至 5.2 年。

浙江公寓陽臺光儲系統

浙江王女士居住的公寓陽臺空間有限。她安裝了一套較小型的2kW光伏+2.4kWh儲能系統，選用ADL200N-CT/D16-WF-1電表進行能源管理。該電表的單模導軌式安裝設計，小巧方便，僅花費不到10分鐘，電工便輕松安裝在配電箱內，節省了大量空間。

在日常使用中，電表的多參數監測功能發揮了重要作用。

有一次，電表監測到光伏電流突降50%，迅速觸發告警信息，王女士通過手機APP及時收到通知。經檢查發現是陽臺晾衣桿上的衣物遮擋了部分光伏面板，清除遮擋物后，系統效率很快恢復正常。

同時，結合分時電價政策，電表數據助力王女士優化用電策略，在谷電時充電，峰電時使用儲能電能，年節省電費達1800元，自發自用率從初始的50%提升至68%，有效提升了家庭能源利用效率！

四

ADL200N-CT產品優勢

快速響應，智能通信

快速響應，守護系統安全

基于DSP數字信號處理技術，ADL200N-CT的電壓、電流、功率測量周期≤100ms，遠優于國標GB/T 17215.321要求的200ms。在監測到異常情況，如電壓突變、電流過載或出現逆流風險時，能夠快速做出響應，及時調整系統運行狀態，防止設備損壞和安全事故的發生。

例如在案例中，電表在極短時間內檢測到逆流并采取措施，有效保護了逆變器等設備，延長了系統整體使用壽命。

智能通信，便捷能源管理

內置RS485接口并支持Modbus-RTU、WiFi、4G等無線協議，使得 ADL200N-CT能夠與華為、陽光電源等市場上98%的主流逆變器無縫對接。同時，用戶還可通過手機APP或電腦端軟件，遠程查看電表實時的各項電力參數：電壓、電流、功率因數等，直觀了解家庭能源系統的運行狀況。

借助這些數據，用戶可以靈活調整用電習慣，優化能源使用策略，進一步提升能源利用效率，實現更加智能化、便捷化的家庭能源管理。

隨著綠色能源理念的深入推廣和家庭能源需求的不斷增長，ADL200N-CT/D16-WF-1有望成為更多家庭構建陽臺儲能系統的首選電能表，助力更多家庭踏上綠色、智能、高效的能源管理新征程，為推動家庭能源革命貢獻力量，與我們一同見證家庭能源管理的全新變革
