      Analog Devices Inc. EVAL-LT8418-xZ 評估板用戶指南

      科技觀察員 ? 2025-06-10 14:53 ? 次閱讀

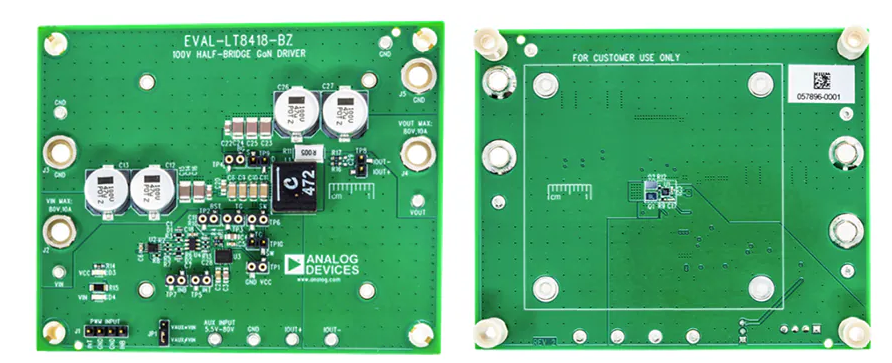

      Analog Devices Inc. EVAL-LT8418-xZ評估板采用LT8418，以半橋配置驅動兩個100V增強型氮化鎵 (eGaN) FET。該電路優化用作降壓轉換器，但也可用作升壓轉換器或由半橋組成的其他轉換器拓撲。該評估電路提供高達10A的電流，具有良好的熱管理功能。根據配置，驅動電路板需要單個或兩個外部PWM信號。在單輸入設置中，板上的死區時間電路生成補充信號并設置死區時間。在雙輸入設置中，死區時間電路被旁路。Analog Devices Inc. LT8418驅動器具有強大的0.2Ω下拉和0.6Ω上拉驅動器，可驅動兩個100V GaN FET。它還集成有智能集成式自舉開關，可從VCC 生成平衡自舉電壓，壓差極低。LT8418設有分離柵極驅動器，可調節GaN FET的導通和關斷轉換率，以抑制振鈴并優化EMI性能。

      用戶手冊：
      *附件：EVAL-LT8418-AZ 用戶指南.pdf
      *附件：EVAL-LT8418-BZ 用戶指南.pdf

      特性

      • 集成LT8418采用半橋配置，可驅動2個100V增強型eGaN FET
      • 提供高達10A的電流，具有良好的熱管理
      • 驅動電路板需要單個或兩個外部PWM信號
      • 0.2Ω下拉和0.6Ω上拉驅動器
      • 智能集成式自舉開關
      • 符合RoHS標準

      應用

      概述
