TPS6282x 是一款易于使用的同步降壓直流/直流轉換器系列，具有僅 4μA 的極低靜態電流。該器件基于 DCS-Control 拓撲，可提供快速瞬態響應。內部基準允許在 –40°C 至 125°C 的結溫范圍內將輸出電壓調節至 0.6V，具有 1% 的高反饋電壓精度。 該系列器件引腳對引腳和 BOM 對 BOM 兼容。整個設計需要一個 470nH 小電感、單個 4.7μF 輸入電容器和兩個 10μF 或單個 22μF 輸出電容器。

TPS6282x 提供兩種版本。第一個包括自動進入的省電模式，可在非常輕的負載下保持高效率，以延長系統電池運行時間。第二個在強制 PWM 中運行，保持連續導通模式，以確保輸出電壓的最小紋波和準固定開關頻率。該器件具有 Power-Good 信號和內部軟啟動電路。該設備能夠在 100% 模式下運行。對于故障保護，該器件集成了 HICCUP 短路保護和熱關斷功能。該器件采用 6 引腳 1.5mm × 1.5mm QFN 封裝，提供最高功率密度設計。
*附件：tps62824a.pdf

特性

• 可用作集成電感器電源模塊：TPSM82821、TPSM82822 和 TPSM82823
• DCS-Control 拓撲
• 1% 反饋或輸出電壓精度（全溫度范圍）
• 效率高達 97%
• 26mΩ 和 25mΩ 內部功率 MOSFET
• 2.4V 至 5.5V 輸入電壓范圍
• 4μA 工作靜態電流
• 2.2MHz 開關頻率
• 0.6V 至 4V 可調輸出電壓
• 省電模式可實現輕負載效率
• 100% 占空比，實現最低壓差
• 有源輸出放電
• 電源正常輸出
• 熱關斷保護
• 打嗝短路保護
• 用于 CCM作的強制 PWM 版本

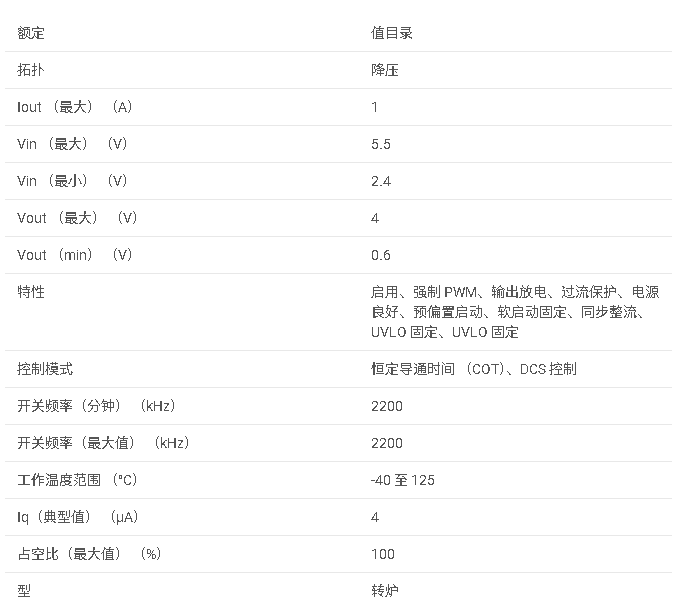

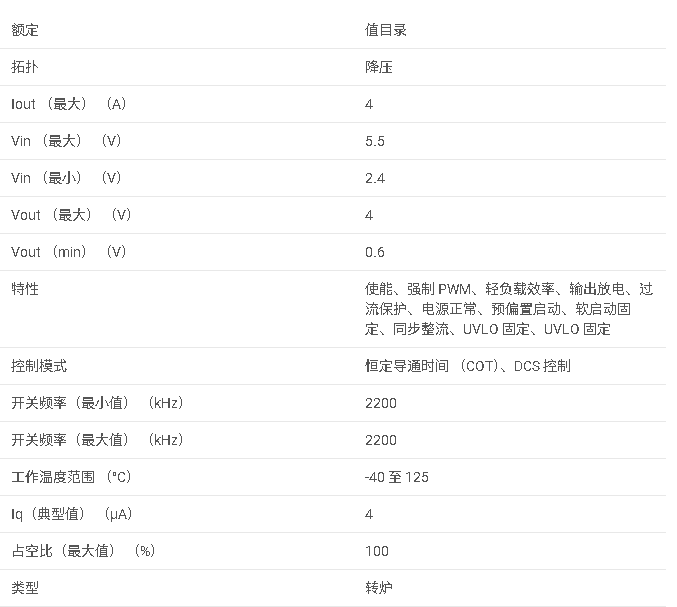

參數

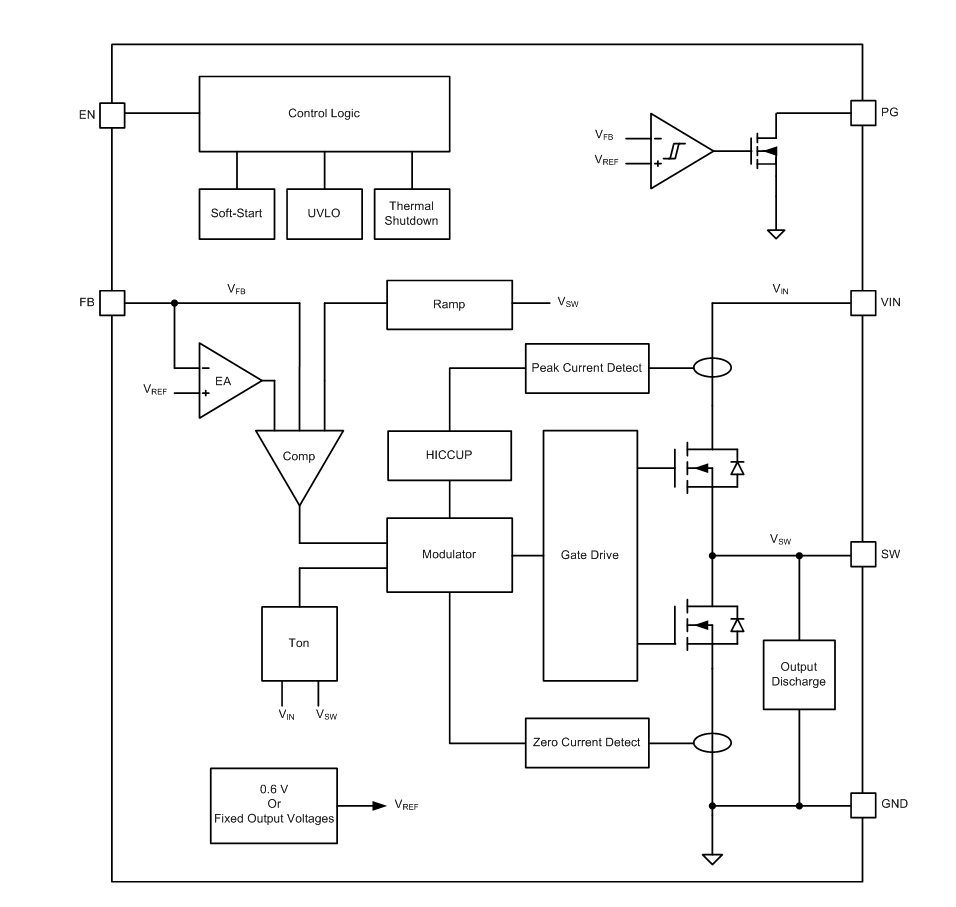

方框圖

1. 產品概述

1.1 主要特點

• ?寬輸入電壓范圍?：2.4V至5.5V。
• ?多種輸出電流選項?：提供1A、2A、3A、4A四種輸出電流版本。
• ?高精度輸出電壓?：1%的反饋或輸出電壓精度。
• ?高效率?：高達97%的效率。
• ?低靜態電流?：僅4μA。
• ?小封裝?：6引腳1.5mm × 1.5mm QFN封裝，提供高功率密度設計。
• ?靈活的工作模式?：支持PSM（節能模式）和強制PWM模式。

1.2 應用領域

• ?固態硬盤?
• ?便攜式電子設備?
• ?模擬安全和網絡攝像頭?
• ?工業PC?
• ?多功能打印機?
• ?通用負載點電源?

2. 功能描述

2.1 保護特性

• ?熱關斷保護?：防止過熱損壞。
• ?短路保護?：Hiccup短路保護機制。
• ? 欠壓鎖定（UVLO） ?：防止在低輸入電壓下工作。

2.2 其他功能

• ?軟啟動?：避免啟動時的電流沖擊。
• ?輸出放電?：在關閉時主動放電輸出電容。
• ?電源良好（PG）輸出?：指示輸出電壓是否正常。
• ?100%占空比模式?：在最低壓差下提供最大輸出電流。

3. 技術規格

3.1 絕對最大額定值

• ?輸入電壓?：VIN對GND為-0.36V，SW（DC）為VIN + 0.3V至-1.0V（取決于條件）。
• ?結溫?：-40°C至150°C。

3.2 推薦工作條件

• ?輸入電壓?：2.4V至5.5V（TPS62824x、TPS62825x、TPS62826x），2.5V至5.5V（TPS62827x）。
• ?輸出電壓?：0.6V至4.0V。
• ?輸出電流?：0A至指定最大值（1A、2A、3A、4A）。

3.3 熱信息

• ?熱阻?：θJA為71.4°C/W（典型值，VQFN封裝）。

3.4 電氣特性

• ?MOSFET導通電阻?：高側26mΩ，低側25mΩ。
• ?開關頻率?：固定2.2MHz。
• ?靜態電流?：EN高且無負載時為4μA（典型值），FPWM設備為8mA。

4. 應用與實施

4.1 典型應用電路

• 提供了可調輸出電壓和固定輸出電壓的典型應用電路圖。

4.2 設計步驟

• ?選擇電感?：根據輸出電流和紋波要求選擇合適的電感值。
• ?選擇輸出電容?：根據瞬態響應和紋波要求選擇合適的電容值。
• ?反饋電阻?：根據所需的輸出電壓設置反饋電阻。
• ?布局與接地?：強調了關鍵元件的布局和接地策略，以減少噪聲和提高穩定性。

4.3 系統示例

• ?高效電源設計?：展示了如何在不同輸入和輸出電壓下實現高效率。
• ?輕載效率?：通過PSM模式在輕載下保持高效率。

5. 設備與文檔支持

5.1 設備支持

• ?WEBENCH? Power Designer?：支持使用TI的WEBENCH? Power Designer工具進行自定義設計。

5.2 文檔支持

• 提供了與熱設計、PCB布局相關的應用報告和設計指南。

5.3 支持資源

• ?TI E2E?支持論壇?：提供快速、經驗證的答案和設計幫助。

6. 包裝與訂購信息

6.1 封裝選項

• ? VQFN (DMQ) ?：6引腳，1.5mm × 1.5mm。

6.2 訂購信息

• 提供了多種配置選項的部件編號和封裝選項。

7. 其他信息

7.1 商標與版權

• 文檔中提及的TI E2E?、WEBENCH?是Texas Instruments的商標。

7.2 靜電放電警告

• 集成電路可能因靜電放電而損壞，建議使用適當的預防措施。
