CoreMark是專門用于測試處理器內核性能的基準測試程序，測試的內容有：列表處理(查找和排序)、矩陣操作(常見的矩陣操作)、狀態機(確定輸入流是否包含有效數字)和CRC(循環冗余檢查)，通過CoreMark跑分可以了解到MCU的算力。下面以APM32E103芯片和Keil為例，介紹一下如何在APM32上面運行CoraMark測試。CoreMark需要定時器用于計時，還需要用串口來打印輸出測試結果。

1、獲取相關代碼

在極海官網可以下載SDK：

https://www.geehy.com/uploads/tool/APM32E10x_SDK_V1.2.zip

打開 “APM32E10x_SDK_V1.1ExamplesUSARTUSART_PrintfProjectMDKUSART_Printf.uvprojx”，這個工程已經有串口和滴答定時器的初始化，便于修改。

在CoreMark的GitHub下載庫：

https://github.com/eembc/coremark.git

*網速太慢的話可以在國內Gitee下載：

https://gitee.com/ssri-mirrors/coremark.git

2、實現串口打印printf

先初始化串口，直接用SDK本來的代碼就行。

然后重定義fputc()，以便能通過printf()輸出信息到串口調試助手。

struct __FILE

{

int handle;

};

FILE __stdout;

int fputc(int ch, FILE *f)

{

while(USART_ReadStatusFlag(USART1, USART_FLAG_TXBE) == RESET);

USART_TxData(USART1, ch);

return ch;

}

3、實現計時函數GETMYTIME

使用滴答定時器或者普通定時器都可以，這里以滴答定時器為例，每隔10ms中斷一次。

SysTick_Config(SystemCoreClock / 100);

在中斷服務中需要一個全局變量進行10毫秒級計時。

void SysTick_Handler(void)

{

tick++;

}

4、添加CoreMark源代碼

將下載的CoreMark庫解壓到工程目錄下，在Keil工程中添加這幾個文件，其中 core_portme.c 在文件夾simple里面。

還要在工程設置中添加相關頭文件的路徑

把 core_main.c 中的 main(int argc, char *argv[]) 改為 coremark_main(int argc, char *argv[]) 以免編譯報錯。

MAIN_RETURN_TYPE

coremark_main(int argc, char *argv[])

在真正的int main()函數中調用 coremark_main 函數。

coremark_main(0,NULL); //正常開始運行測試算法

5、配置CoreMark

完成以上步驟后編譯會報兩個錯：

....coremark-maincore_main.c(383): error: #20: identifier "FLAGS_STR" is undefined

....coremark-mainsimplecore_portme.c(38): error: #20: identifier "ITERATIONS" is undefined

第1個錯誤是說沒定義 FLAGS_STR 這個字符串，這個是用來編譯優化等級的，在 core_portme.h 添加這個字符串。

#define COMPILER_FLAGS "Level 0"

第2個錯誤是說沒定義 ITERATIONS 這個值，這個值決定了CoreMark算法執行的次數，對于性能越高的MCU這個值應該越大，在core_portme.c中添加這個宏定義， 這里先設個1000，后面根據需要再調整。

#define ITERATIONS 1000

接下來要配置關于時間的代碼，還是core_portme.c這個文件，將之前中斷服務函數計數的變量賦給 *_t ，同時也要包含tick變量的聲明。

#define NSECS_PER_SEC CLOCKS_PER_SEC

#define CORETIMETYPE clock_t

#define GETMYTIME(_t) (*_t = tick )

注意 CLOCKS_PER_SEC 這個宏，它表示每秒的時鐘數，也就是一秒內tick計數的增加量，如果tick每隔10ms加一，那么CLOCKS_PER_SEC應該等于100；如果tick每隔1ms加一，那么CLOCKS_PER_SEC應該等于1000；

6、增加棧的大小

CoreMark運行時需要較大的棧空間，默認棧大小不夠，需要改大。

打開CMSIS欄中的啟動文件 startup_apm32e10x_hd.s ，把棧Stack_Size 增加到 2KB 。

Stack_Size EQU 0x00000800

7、下載程序并執行

編譯并下載程序，等待10多秒后串口輸出測試結果。

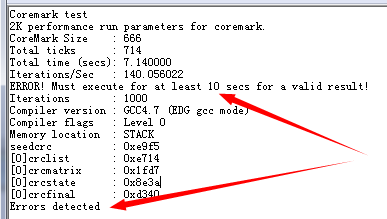

有時優化等級提高了，或者換了更強的MCU測試，會出現算法執行時間小于10秒的提示：

這時只需要把 ITERATIONS 改大就行了。

#define ITERATIONS 2000

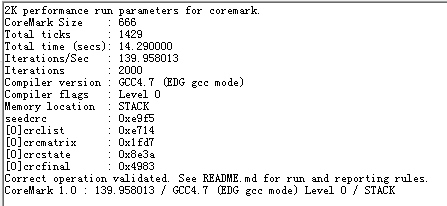

把優化等級提到最高，測得CoreMark 1.0跑分為139.958。

以上就是用CoreMark庫對APM32E103進行性能測試的方法及步驟，對其他芯片的測試方法也是大同小異。

注：文章作者在原帖中提供了例程文件，有需要請至原文21ic論壇下載
