在當今智能設備和工業自動化領域，電機控制扮演著至關重要的角色。無論是家電產品、工業機器人，還是新能源汽車，高效、精確的電機控制系統都是實現其高性能和節能的關鍵。東芝半導體推出的TMPM4K系列MCU，正是這樣一款為電機控制而生的強大引擎。它不僅擁有強大的處理能力和豐富的外設接口，還集成了東芝先進的電機控制技術，為各種應用場景提供了高效、可靠的解決方案。

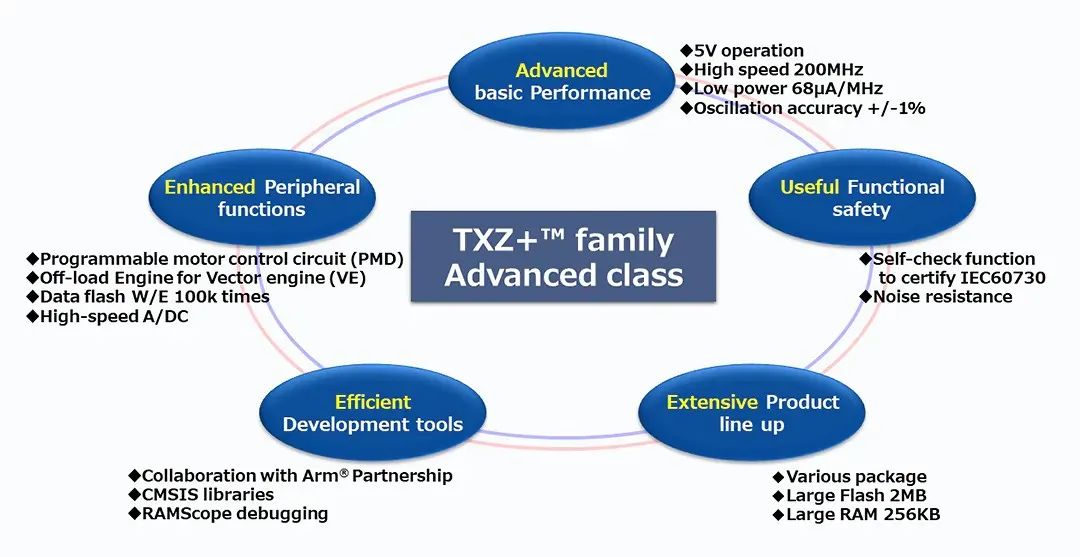

TMPM4K系列功能特性分析

TMPM4K系列基于ArmCortex－M4處理器，配備浮點單元（FPU），其工作頻率范圍從1MHz到160MHz，能夠高效處理各種復雜任務。該系列MCU具有靈活的工作電壓范圍（2.7V至5.5V），可設置低功耗工作模式，適應不同的電源環境。

此外，TMPM4K的內存配置也十分靈活，提供128KB至1MB的代碼閃存和32KB的數據閃存，能夠承載大量程序和數據，且支持最多100,000次擦寫。這使得TMPM4K在需要長時間高效運行的應用中，能夠穩定發揮其優勢。

TMPM4K系列的最大特點之一是其集成了第四代矢量引擎（A－VE+）和3路高級可編程電機控制電路（A-PMD），使得它在高效電機控制和變頻調速領域展現出了顯著的優勢。該系列MCU支持高精度的3相電機控制，適用于空調、洗衣機、冰箱、電動工具及機器人等各種需要電機控制的消費類產品和工業設備。

A－PMD電路與A－VE+協同工作，可以精確調節電機的轉速與負載，使電機控制系統更加高效、精確且能量利用率更高。該系列還支持PFC（功率因數校正）控制，通過優化電源管理，最大化功率輸出并減少能源浪費，從而幫助用戶實現更低的運行成本。

為了確保電機控制系統的穩定性和高效性，TMPM4K系列配備了12位ADC，提供極高的精度和轉換速度。該ADC的轉換時間可短至0.91μs，能夠?qū)崟r監測電機運行的狀態變化，并根據反饋數據實時調整運行參數，確保電機在不同負載條件下依然能夠保持最佳性能。

TMPM4K還集成了自診斷功能，使得系統在運行過程中能夠自動檢測可能出現的故障，并及時響應，進一步提升了系統的可靠性和穩定性。

靈活的封裝與高可靠性設計

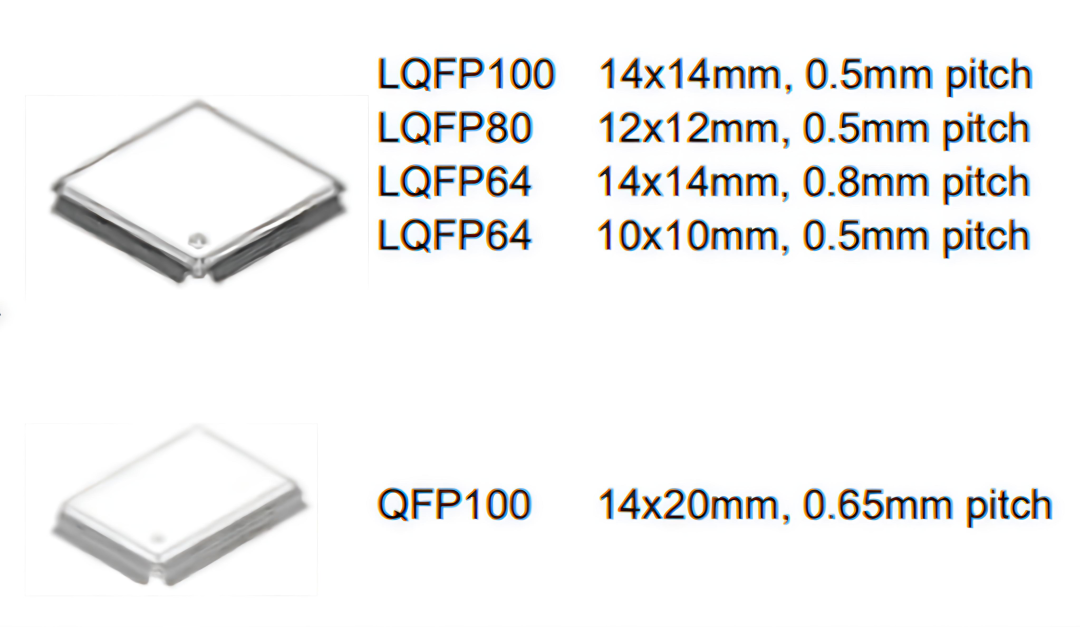

TMPM4K系列MCU提供多達6種封裝類型，從64引腳到100引腳不等，適用于不同尺寸和功能要求的應用。該系列還具備高工作溫度范圍（-40°C至+105°C），特別適合用于工業設備及其他對工作環境有較高要求的領域。

此外，TMPM4K系列的防護設計包括5V耐受的I／O端口，并且支持開漏輸出和拉高／拉低配置，確保了在復雜電磁環境中的穩定性，尤其是在需要高頻次開關操作的應用中。

TMPM4K系列MCU具有豐富的外設接口，包括I2C、SPI、UART等，極大地簡化了與外部傳感器、執行器和其他控制單元的通信。其內建的DMA控制器（DMAC）和多個定時器模塊，支持高效的數據傳輸和任務調度，極大地提高了開發的便捷性與系統響應速度。

主要特性

● Arm Cortex－M4處理器（帶FPU）：工作頻率為1至160MHz，帶有內存保護單元（MPU）

●低功耗模式：工作電壓為2.7V至5.5V，4.5V至5.5V（支持所有功能），2.7V至4.5V（不帶運算放大器和ADC），低功耗工作模式IDLE，STOP1

●工作溫度：-40°C至+105°C

●內存配置：128KB至1MB代碼閃存，32KB數據閃存，24KB至64KB RAM，帶有奇偶校驗

●時鐘系統：外部晶體／陶瓷振蕩器（6－12MHz），外部時鐘輸入（6－10MHz），內部高速振蕩器（10MHz，可調校），PLL（160MHz輸出）

●振蕩頻率檢測（OFD）：檢測異常系統時鐘

●電壓檢測（LVD）：8級，產生中斷并重置輸出

●中斷系統：外部中斷（15－20個），外部引腳中斷（20－32個，帶去抖動濾波），內部中斷（93－100個），I／O端口：51至87（輸入：2，輸出：1），支持5V耐受，開漏，拉高／拉低

●片上調試（JTAG／SW），NBDIF（RAM監視器）

●觸發選擇器（TRGSEL）：擴展觸發請求，用于DMAC、定時器等

● DMA控制器（DMAC）：1個單元

● CRC計算電路（CRC）：支持CRC32、CRC16

●異步串行接口（UART）：3至4通道

●串行外設接口（TSPI）：2通道，支持SIO／SPI模式，最大10MHz，F(xiàn)IFO（發射：16位×8，接收：16位×8）

● I2C接口：2通道，多主機

● 12位模擬到數字轉換器（ADC）：14至22輸入，分為3個單元，轉換時間最短0.91μs支持自診斷功能

●運算放大器（OPAMP）：3個單元，支持可選增益

●高級可編程電機控制電路（A-PMD）：3通道

（１）3相互補PWM輸出，與ADC同步

（２）PFC控制：支持3相交錯PFC

（３）支持通過外部輸入實現緊急停止功能（EMG引腳，OVV引腳）

●高級矢量引擎增強版（A－VE+）：1通道

（１）矢量控制協處理器與ADC／A-PMD配合使用

（２）可擴大1個電流檢測區域

（３）死區時間補償控制，非干擾控制

●高級編碼器輸入電路（32位）（A-ENC32）：1、3通道，編碼器／傳感器（3種類型）／定時器／相位計數器模式

●32位定時器事件計數器（T32A）

●看門狗定時器（SIWDT）：1通道，支持選擇除系統時鐘以外的時鐘系統，清除窗口，中斷和重置輸出

應用實例：空調室外機3合1控制系統

在空調應用中，TMPM4K系列MCU常被應用于室外機的3合1控制系統，包括壓縮機、風機和PFC控制。通過TMPM4K的強大處理能力與精確控制，能夠高效地協調各個組件的工作，確保空調在各種環境條件下穩定運行，并提高系統能效，減少能源消耗。

隨著智能設備和工業自動化的不斷發展，電機控制技術也將迎來更廣闊的應用前景。東芝半導體將繼續致力于電機控制技術的研發和創新，為用戶提供更具競爭力的產品和解決方案。
