TPS62902 是一款高效、小型、靈活的同步整流降壓 DC-DC 轉換器，易于使用。2.5 MHz 或 1.0 MHz 的可選開關頻率允許使用小型電感器并提供快速瞬態響應。該器件通過 DCS-Control 拓撲支持 ± 1% 的高 V OUT 精度。3V 至 17V 的寬輸入電壓范圍支持各種標稱輸入，如 12V 電源軌、單節或多節鋰離子電池以及 5V 或 3.3V 電源軌。

TPS62902 可在輕負載時自動進入省電模式（如果選擇自動 PFM/PWM），以保持高效率。此外，為了在非常小的負載下提供高效率，該器件具有 4 μA 的低典型靜態電流。AEE 如果啟用，可在 V IN、V OUT 和負載電流范圍內提供高效率。該器件包括一個 S-CONF/MODE 輸入，用于設置內部/外部分頻器、開關頻率、輸出電壓放電以及自動省電模式或強制 PWM作。
*附件：tps62902.pdf

該器件采用小型 9 引腳 VQFN 封裝，尺寸為 1.50 mm × 2.00 mm，間距為 0.5 mm。

特性

• 高效率，適用于寬占空比和負載范圍
  • I Q：4 μA（典型值）
  • 2.5 MHz 和 1.0 MHz 的可選開關頻率
  • R DS（ON）：62mΩ 高側，22mΩ 低側
  • 自動效率增強 （AEE）
• 小型 1.5mm × 2.0mm VQFN 封裝，間距為 0.5mm
• 高達 2A 的連續輸出電流
• 在整個溫度范圍內（-40°C 至 150°C）±0.9% 的反饋電壓精度
• 可配置的輸出電壓選項：
  • V FB 外部分壓器：0.6 V 至 5.5 V
  • V SET 內部分壓器：0.4 V 至 5.5 V 之間有 16 個選項
• 具有 100% 模式的 DCS-Control? 拓撲
• 高度靈活且易于使用
  • 針對單層布線的優化引腳排列
  • 精確的使能輸入
  • 強制 PWM 或自動省電模式
  • 電源良好輸出
  • 可選有源輸出放電
  • 可調節的軟啟動和跟蹤
• 無需外部自舉電容器

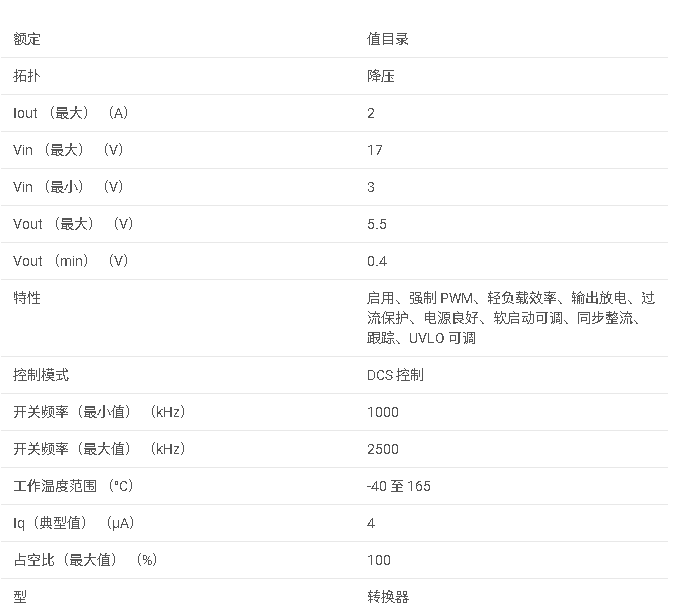

參數

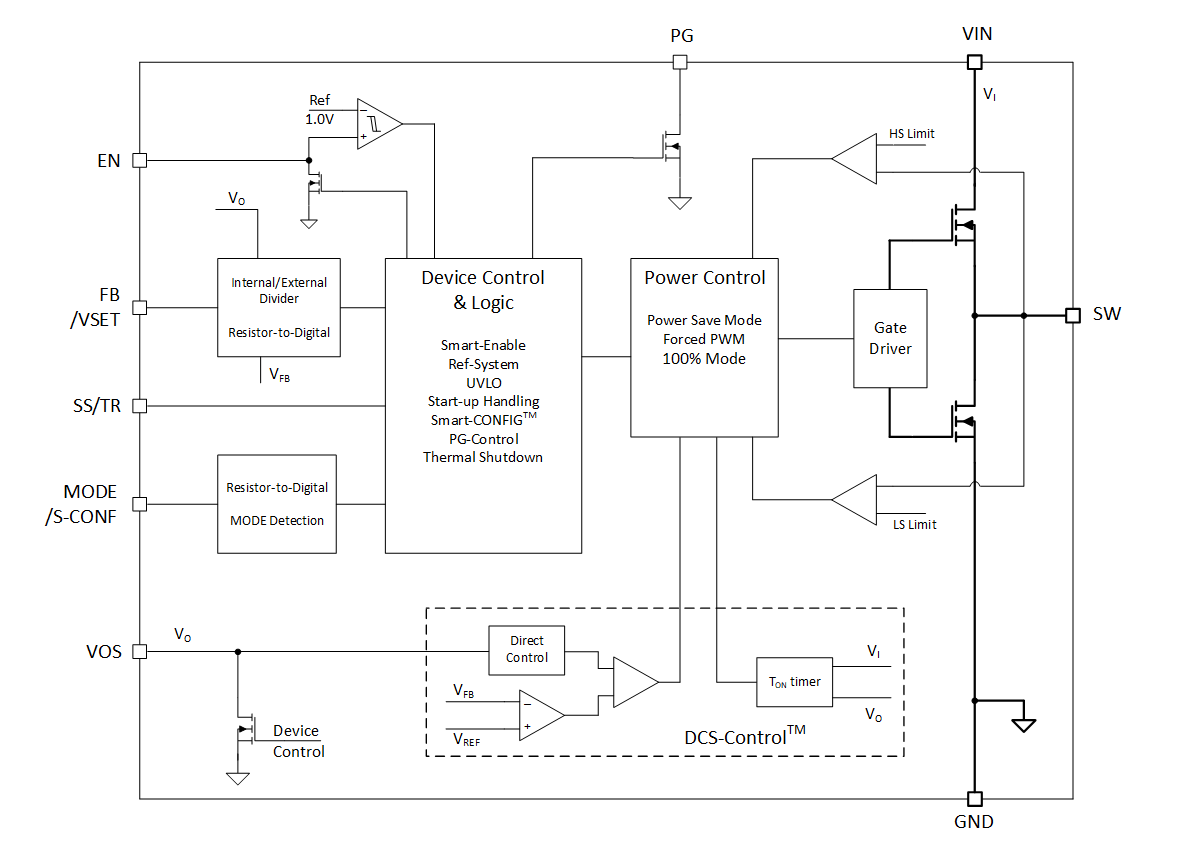

方框圖

1. 產品概述

1.1 主要特點

• ?高效能?：在寬占空比和負載范圍內實現高效率，典型靜態電流僅為4 μA。
• ?寬輸入電壓范圍?：支持3 V至17 V的輸入電壓，適用于多種供電軌。
• ?高電流輸出?：連續輸出電流高達2 A。
• ?輸出電壓精度?：反饋電壓精度為±0.9%，支持多種可配置輸出電壓選項。
• ?小封裝?：采用1.5 mm × 2.0 mm的VQFN封裝，適合空間受限的應用。

1.2 應用領域

• ?工廠自動化和控制?
• ?建筑自動化?
• ?數據中心和企業計算?
• ?電機驅動系統?
• ?電源供應?
• ?PC和筆記本電腦?

2. 功能描述

2.1 控制與保護特性

• ? 自動效率增強（AEE） ?：根據輸入電壓、輸出電壓和負載電流自動調整開關頻率，以提高效率。
• ?PWM和自動PFM/PWM模式?：支持強制PWM模式和自動功率節省模式（PFM/PWM），以在輕載時提高效率。
• ?軟啟動?：內置軟啟動電路，避免啟動時的浪涌電流。
• ? 電源良好輸出（PG） ?：提供開漏電源良好輸出，用于多軌電源啟動排序。
• ?過流和短路保護?：包括過流限制、短路保護和打嗝保護。
• ?熱關機?：防止設備因過熱而損壞。

2.2 其他功能

• ?輸出電壓配置?：支持外部分壓器和內部分壓器兩種配置方式，輸出電壓范圍為0.6 V至5.5 V。
• ?可選開關頻率?：提供2.5 MHz和1.0 MHz兩種可選開關頻率，以適應不同應用需求。
• ?無需外部自舉電容?：簡化了電路設計。

3. 技術規格

3.1 絕對最大額定值

• ?輸入電壓?：VIN對GND為-0.3 V至20 V。
• ?結溫?：-40°C至150°C。

3.2 推薦工作條件

• ?輸入電壓?：3 V至17 V。
• ?輸出電壓?：0.6 V至5.5 V。
• ?輸出電流?：最大2 A。

3.3 熱信息

• ?熱阻?：RθJA（JEDEC標準51-7）為108°C/W，具體值取決于PCB布局和散熱條件。

3.4 電氣特性

• ?開關頻率?：可選2.5 MHz或1.0 MHz。
• ?高側MOSFET導通電阻?：典型值為62 mΩ（V IN > 4 V，I SW = 500 mA）。
• ?低側MOSFET導通電阻?：典型值為22 mΩ（V IN > 4 V，I SW = 500 mA）。

4. 應用與實施

4.1 典型應用電路

• ?電路圖?：提供了可調輸出電壓和固定輸出電壓的典型應用電路圖。
• ?設計步驟?：包括選擇開關頻率、設置輸出電壓、選擇電感和輸出電容等關鍵元件的詳細步驟。

4.2 系統示例

• ?LED電源供應?：展示了如何使用TPS62902為LED提供電源。
• ?多負載供電?：討論了為多個負載電路供電時的電容選擇和布局考慮。
• ?電壓跟蹤?：展示了如何使用SS/TR引腳實現電壓跟蹤功能。

4.3 電源供應建議

• 強調了輸入電源應具備足夠的電流評級，以滿足TPS62902的工作需求。

4.4 布局指南

• ?關鍵元件布局?：建議將輸入電容和輸出電容放置在靠近TPS62902引腳的位置，以減少寄生電感和電阻。
• ?接地和散熱?：使用多層PCB，確保良好的接地和散熱路徑，以提高效率和穩定性。

5. 設備與文檔支持

5.1 設備支持

• ?WEBENCH? Power Designer?：支持使用TI的WEBENCH? Power Designer工具進行自定義設計。

5.2 文檔支持

• ?相關文檔?：提供了與熱設計、PCB布局、EMI濾波等相關的文檔支持。

5.3 支持資源

• ?TI E2E?支持論壇?：提供快速、經驗證的答案和設計幫助。

6. 包裝與訂購信息

6.1 封裝選項

• ? VQFN-HR (RPJ) ?：9引腳，1.5 mm × 2.0 mm，0.5 mm間距。

6.2 訂購信息

• 提供了多種配置選項的部件編號和封裝選項。

7. 其他信息

7.1 商標與版權

• 文檔中提及的TI E2E?、WEBENCH?是Texas Instruments的商標。

7.2 靜電放電警告

• 集成電路可能因靜電放電而損壞，建議使用適當的預防措施。
