TPS62850x 是引腳對引腳 1A、2A（連續）和 3A（峰值）高效率、易于使用的同步降壓直流/直流轉換器系列。這些器件基于峰值電流模式控制拓?fù)洹５?a target="_blank">電阻開關允許高達 2A 的連續輸出電流和 3A 的峰值電流。開關頻率可在 1.8MHz 至 4MHz 范圍內進行外部調節，并且還可以與相同頻率范圍內的外部時鐘同步。在 PWM 和 PFM 模式下，TPS62850x 可在輕負載時自動進入省電模式，以在整個負載范圍內保持高效率。TPS62850x 在 PWM 模式下提供 1% 的輸出電壓精度，這有助于設計具有高輸出電壓精度的電源，從而滿足數字處理器和 FPGA 的嚴格電源電壓要求。

TPS62850x 采用 8 引腳 1.60mm × 2.10mm SOT583 封裝。
*附件：tps628502.pdf

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 輸入電壓范圍：2.7V 至 6V
• 輸出電壓從 0.6V 到 5.5V
• 1% 反饋電壓精度（全溫度范圍）
• TJ = –40°C 至 +150°C
• 1A、2A（連續）和 3A（峰值）器件系列
• 可調開關頻率和 1.8MHz 至 4MHz 的同步
• 強制 PWM 或 PWM 和 PFM作
• 靜態電流 17μA（典型值）
• 精確的 ENABLE 輸入允許：
  • 用戶定義的欠壓鎖定
  • 精確排序
• 100% 占空比模式
• 有源輸出放電
• 帶窗口比較器的電源正常輸出

參數

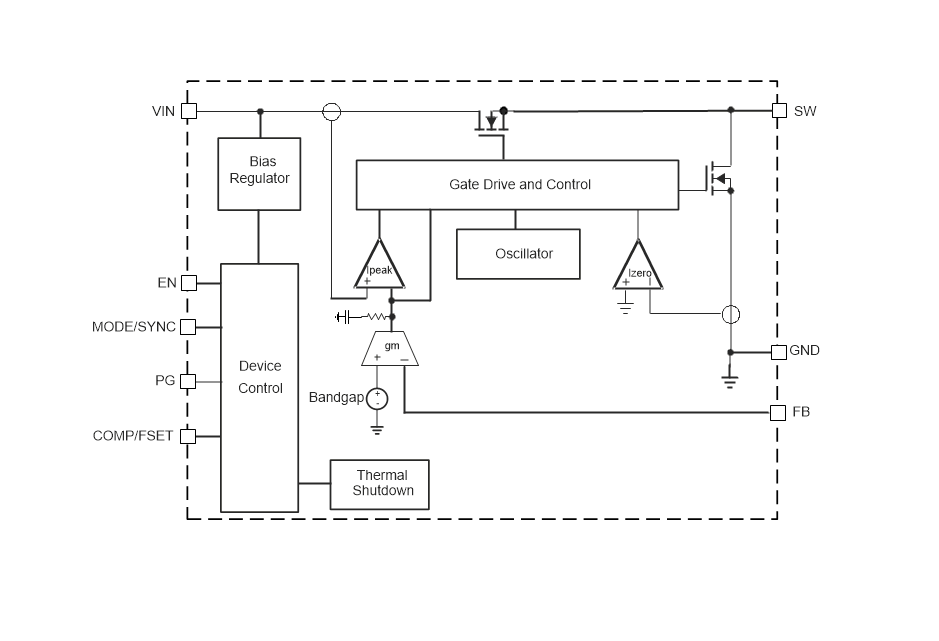

方框圖

概述

TPS628502是一款由Texas Instruments（TI）生產的同步降壓DC/DC轉換器，適用于2.7V至6V的輸入電壓范圍，提供0.6V至5.5V的可調或固定輸出電壓選項。該轉換器能夠連續輸出2A電流，峰值電流可達3A，采用8引腳SOT583封裝，具有高效率、易于使用和功能安全等特點。

主要特性

• ?功能安全?：提供文檔支持功能安全系統設計。
• ?寬輸入電壓范圍?：2.7V至6V。
• ?輸出電流能力?：連續2A，峰值3A。
• ?輸出電壓范圍?：0.6V至5.5V（可調或固定）。
• ?高效率?：在整個負載范圍內保持高效率，特別是在輕載時通過PWM/PFM模式自動切換實現。
• ?低靜態電流?：典型值為17μA，有助于降低待機功耗。
• ?精確啟用（EN）輸入?：支持用戶定義的欠壓鎖定（UVLO）和精確的時序控制。
• ?可調開關頻率?：外部可調同步頻率范圍從1.8MHz至4MHz，或內部固定2.25MHz。
• ?多種保護功能?：包括過流保護、短路保護、熱關斷和輸入過壓保護。

應用領域

• 電機驅動
• 工廠自動化和控制
• 建筑自動化
• 測試和測量
• 通用點負載（POL）

功能描述

• ?輸出電壓調節?：通過反饋引腳（FB）和電阻分壓器網絡實現輸出電壓的精確調節。
• ?啟用（EN）引腳?：控制轉換器的啟用和禁用，支持UVLO功能，防止在輸入電壓過低時誤操作。
• ?MODE/SYNC引腳?：控制轉換器的工作模式，包括強制PWM模式和外部時鐘同步。
• ?COMP/FSET引腳?：用于設備補償和頻率設置，通過連接至地的電阻定義控制環路的補償以及開關頻率（如果未外部同步）。
• ?電源良好（PG）輸出?：帶窗口比較器的開漏輸出，用于指示輸出電壓是否在規定范圍內。
• ?軟啟動?：內部軟啟動電路控制輸出電壓在啟動時的斜率，避免過大的涌入電流。

性能指標

• ?輸出電壓精度?：1%（全溫度范圍）。
• ?熱關斷?：內置熱關斷功能，防止結溫過高導致?lián)p壞。
• ?電流限制?：具有動態電流限制功能，可根據輸入電壓和電感值自動調整。
• ?折返電流限制?：在長時間過流情況下自動降低電流限制值，防止損壞。

封裝與尺寸

• 封裝類型：8引腳SOT583封裝，尺寸為1.60mm × 2.10mm（包括引腳）。

典型應用與布局指導

• 文件提供了詳細的典型應用電路圖和組件選擇指南，包括電感、輸入和輸出電容的推薦值。
• 強調了PCB布局的重要性，包括關鍵組件的放置、環路面積的最小化以及散熱設計。
• 提供了布局示例和布局指南，以確保最佳性能和穩定性。

結論

TPS628502是一款高性能、靈活的同步降壓DC/DC轉換器，適用于需要高效率、高可靠性和寬輸入電壓范圍的工業和電子應用。其多種保護功能、可調開關頻率以及精確的輸出電壓調節功能使其成為一個理想的電源解決方案。通過合理的PCB布局和組件選擇，可以充分發揮其性能優勢，滿足各種應用需求。
