TPS62851x 是引腳對引腳 0.5A、1A、2A（連續）和 3A（峰值）高效率、易于使用的同步降壓直流/直流轉換器系列。它們基于峰值電流模式控制拓撲。低電阻開關允許高達 2A 的連續輸出電流和 3A 的峰值電流。開關頻率在內部固定為 2.25 MHz，也可以與 1.8 MHz 至 4 MHz 范圍內的外部時鐘同步。在 PWM/PFM 模式下，TPS62851x 會在輕負載時自動進入省電模式，以在整個負載范圍內保持高效率。TPS62851x 在 PWM 模式下提供 1% 的輸出電壓精度，這有助于設計具有高輸出電壓精度的電源。SS/TR 引腳允許設置啟動時間或跟蹤外部源的輸出電壓，這允許對不同的電源軌進行外部排序并限制啟動期間的浪涌電流。

TPS62851x 采用 8 引腳 1.60mm × 2.10mm SOT583 封裝，可提供高功率密度解決方案。
*附件：tps628512.pdf

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 輸入電壓范圍：2.7 V 至 6 V
• 輸出電壓范圍為 0.6 V 至 5.5 V
• 1% 反饋電壓精度（全溫度范圍）
• T J = –40°C 至 +150°C
• 0.5A、1A、2A（連續）和 3A（峰值）器件系列
• PWM 中的開關頻率：2.25 MHz
• 1.8 MHz 至 4 MHz 的外部同步
• 強制 PWM 或 PWM/PFM作
• 靜態電流：17 μA（典型值）
• 可調軟啟動時間長達 10 ms
• 精確的 ENABLE 輸入允許：
  • 用戶定義的欠壓鎖定
  • 精確排序
• 100% 占空比模式
• 有源輸出放電
• 帶窗口比較器的電源正常輸出

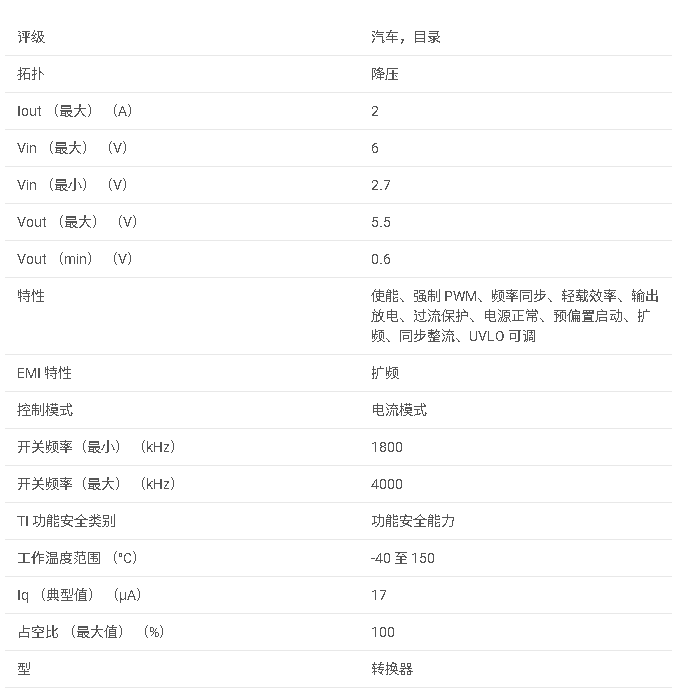

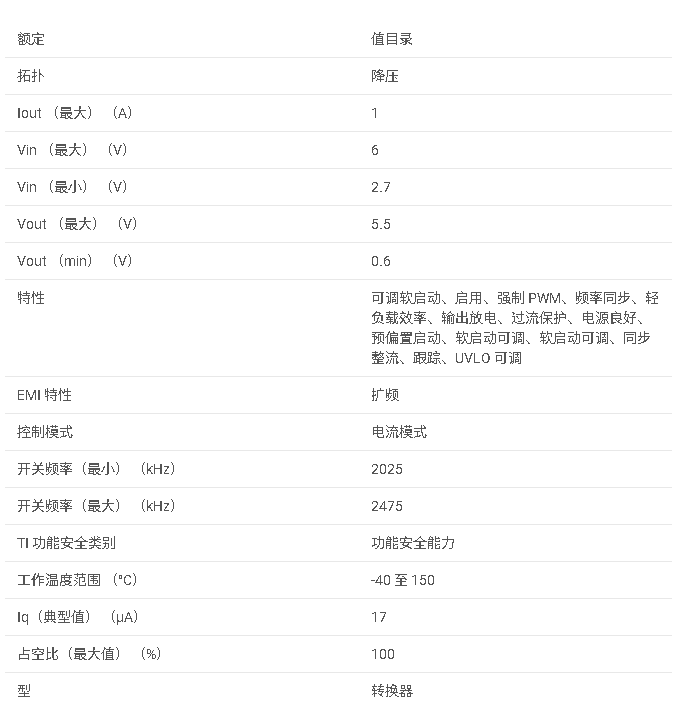

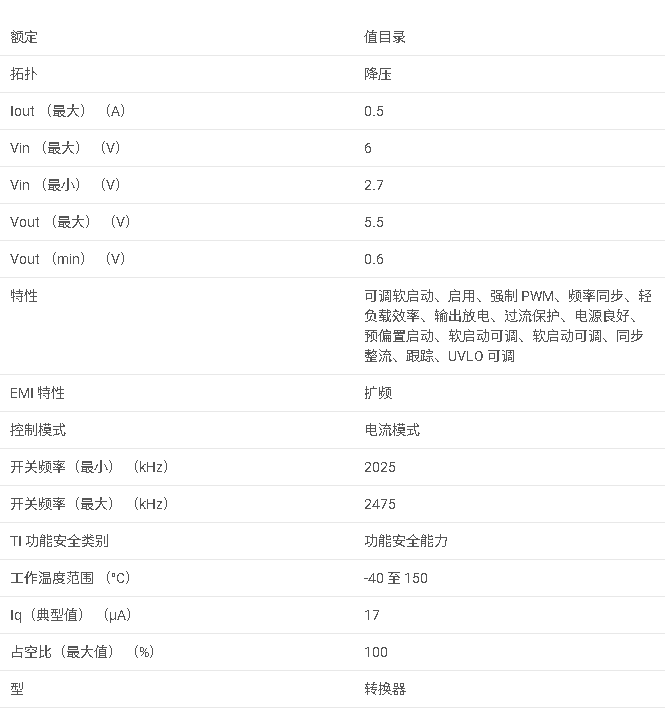

參數

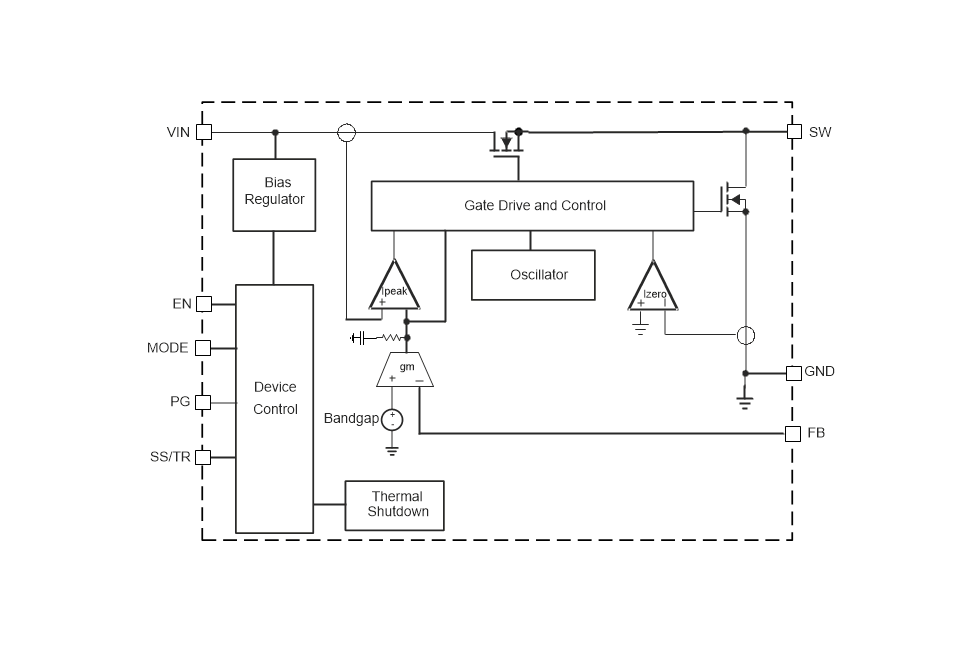

方框圖

概述

TPS628512是一款由Texas Instruments（TI）生產的同步降壓DC/DC轉換器，屬于TPS62851x系列。該轉換器提供高達2A的連續輸出電流和3A的峰值電流，適用于各種需要高效率電源管理的應用。

主要特性

• ?輸入電壓范圍?：2.7V至6V
• ?輸出電壓范圍?：0.6V至5.5V
• ?反饋電壓精度?：1%（全溫度范圍）
• ?開關頻率?：內部固定為2.25MHz，可同步至1.8MHz至4MHz的外部時鐘
• ?工作模式?：支持PWM和PWM/PFM自動切換，以提高輕載時的效率
• ?軟啟動時間?：可調至10ms
• ?啟用輸入?：精確控制，支持用戶定義的低電壓鎖定和精確時序
• ?功率正常輸出?：帶有窗口比較器，用于指示輸出電壓狀態
• ?熱關斷和過流保護?：防止過熱和過流損壞

應用領域

• 電機驅動
• 工廠自動化和控制
• 建筑自動化
• 測試和測量
• 多功能打印機（MFP）
• 通用點負載（POL）

功能描述

• ?啟用（EN）引腳?：通過比較應用于EN引腳的電壓與固定閾值（1.1V）來控制轉換器的啟用和禁用。支持通過外部RC網絡實現上電延遲。
• ?模式/同步（MODE/SYNC）引腳?：控制轉換器工作在PWM或PWM/PFM模式。當引腳置高時，強制進入PWM模式；置低時，根據負載電流自動在PWM和PFM之間切換。同時支持外部時鐘同步。
• ?軟啟動/跟蹤（SS/TR）引腳?：通過連接外部電容器控制輸出電壓的啟動斜坡時間，也可用于跟蹤主電壓。
• ?功率正常（PG）輸出?：一個開漏輸出，當輸出電壓在調節范圍內時輸出高阻抗，否則輸出低電平。

性能指標

• ?效率?：在不同輸入電壓和輸出電流下，效率可達90%以上。
• ?負載調節?：PWM模式下，負載調節率為0.05%/A。
• ?線路調節?：PWM模式下，線路調節率為0.02%/V（IOUT=1A，VIN≥VOUT+1V）。

封裝與尺寸

• 封裝類型：SOT583，8引腳，尺寸為1.60mm × 2.10mm（包括引腳）。

典型應用

文件提供了詳細的典型應用電路圖，包括電感、輸入和輸出電容的選擇指南，以及通過電阻分壓器設置輸出電壓的方法。

布局指導

為了確保最佳性能，文件強調了PCB布局的重要性，并提供了布局指南和示例，包括如何放置輸入電容、輸出電容以及敏感信號的布線等。

結論

TPS628512是一款高性能、易于使用的同步降壓DC/DC轉換器，適用于需要高效率、小尺寸和靈活電源管理的各種應用。其豐富的保護功能和靈活的配置選項使得設計師可以輕松地將其集成到各種電源系統中。
