TPS62851x 是引腳對引腳 0.5A、1A、2A（連續）和 3A（峰值）高效率、易于使用的同步降壓直流/直流轉換器系列。它們基于峰值電流模式控制拓撲。低電阻開關允許高達 2A 的連續輸出電流和 3A 的峰值電流。開關頻率在內部固定為 2.25 MHz，也可以與 1.8 MHz 至 4 MHz 范圍內的外部時鐘同步。在 PWM/PFM 模式下，TPS62851x 會在輕負載時自動進入省電模式，以在整個負載范圍內保持高效率。TPS62851x 在 PWM 模式下提供 1% 的輸出電壓精度，這有助于設計具有高輸出電壓精度的電源。SS/TR 引腳允許設置啟動時間或跟蹤外部源的輸出電壓，這允許對不同的電源軌進行外部排序并限制啟動期間的浪涌電流。

TPS62851x 采用 8 引腳 1.60mm × 2.10mm SOT583 封裝，可提供高功率密度解決方案。
*附件：tps628510.pdf

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 輸入電壓范圍：2.7 V 至 6 V
• 輸出電壓范圍為 0.6 V 至 5.5 V
• 1% 反饋電壓精度（全溫度范圍）
• T J = –40°C 至 +150°C
• 0.5A、1A、2A（連續）和 3A（峰值）器件系列
• PWM 中的開關頻率：2.25 MHz
• 1.8 MHz 至 4 MHz 的外部同步
• 強制 PWM 或 PWM/PFM作
• 靜態電流：17 μA（典型值）
• 可調軟啟動時間長達 10 ms
• 精確的 ENABLE 輸入允許：
  • 用戶定義的欠壓鎖定
  • 精確排序
• 100% 占空比模式
• 有源輸出放電
• 帶窗口比較器的電源正常輸出

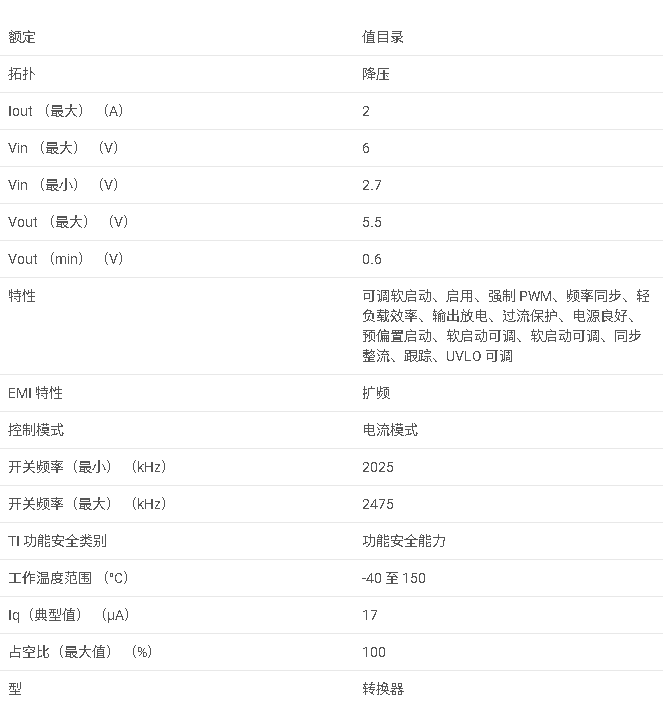

參數

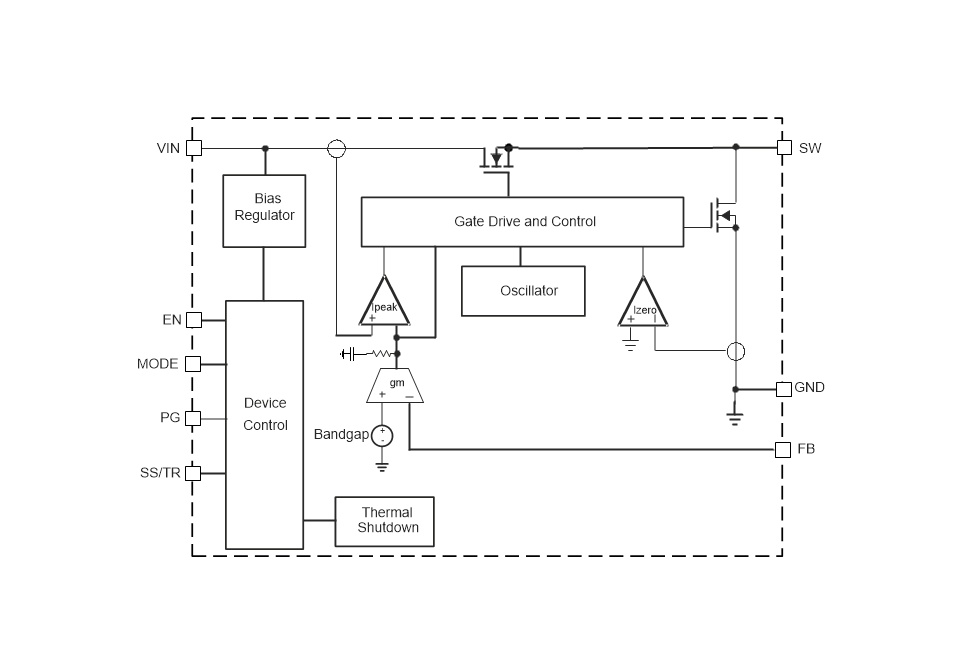

方框圖

概述

TPS625810是一款由Texas Instruments（TI）生產的同步降壓DC/DC轉換器，屬于TPS62851x系列。該系列轉換器提供多種輸出電流選項，TPS628510特別提供高達0.5A的連續輸出電流，適用于需要高效率、小尺寸電源管理的應用。

主要特性

• ?功能安全?：提供文檔支持功能安全系統設計。
• ?輸入電壓范圍?：2.7V至6V。
• ?輸出電壓范圍?：0.6V至5.5V，具有1%的反饋電壓精度（全溫度范圍）。
• ?工作溫度范圍?：結溫范圍為-40°C至+150°C。
• ?開關頻率?：PWM模式下固定為2.25MHz，可同步至1.8MHz至4MHz的外部時鐘。
• ?操作模式?：支持強制PWM或PWM/PFM自動切換模式。
• ?靜態電流?：典型值為17μA。
• ?軟啟動時間?：可調至10ms。
• ?精確啟用輸入?：支持用戶定義的低電壓鎖定和精確時序控制。
• ?100%占空比模式?：支持在寬輸入電壓范圍內實現最大輸出電壓。
• ?主動輸出放電?：關斷時自動放電輸出電容，減少關斷時間。
• ?功率正常輸出?：帶有窗口比較器，用于指示輸出電壓狀態。

應用領域

• 電機驅動
• 工廠自動化和控制
• 建筑自動化
• 測試和測量
• 多功能打印機（MFP）
• 通用點負載（POL）

功能描述

• ?啟用（EN）引腳?：控制轉換器的啟用和禁用，支持緩慢變化的電壓驅動，可通過外部RC網絡實現上電延遲。
• ?模式/同步（MODE/SYNC）引腳?：控制轉換器的工作模式，并支持外部時鐘同步。
• ?軟啟動/跟蹤（SS/TR）引腳?：設置啟動時間或跟蹤外部電壓源，限制啟動時的浪涌電流。
• ?功率正常（PG）輸出?：指示輸出電壓是否在正常范圍內。

性能指標

• ?效率?：在寬負載范圍內保持高效率，特別是在PWM/PFM模式下輕載時自動進入節能模式。
• ?負載調節?和?線路調節?：保持輸出電壓穩定，在不同負載和輸入電壓變化下具有優異的調節性能。

封裝與尺寸

• 封裝類型：SOT583，8引腳，尺寸為1.60mm × 2.10mm（包括引腳），提供高功率密度解決方案。

典型應用與布局指導

• 文件提供了詳細的典型應用電路圖，包括組件選擇指南和詳細設計步驟。
• 強調了PCB布局的重要性，并給出了布局指南和示例，以確保最佳性能和穩定性。

結論

TPS628510是一款高性能、小尺寸的同步降壓DC/DC轉換器，適用于多種需要高效電源管理的應用。其豐富的功能和靈活的配置選項使得設計師可以輕松地將其集成到各種電源系統中，同時滿足功能安全和效率的要求。
