TPS62851x 是引腳對引腳 0.5A、1A、2A（連續）和 3A（峰值）高效率、易于使用的同步降壓直流/直流轉換器系列。它們基于峰值電流模式控制拓撲。低電阻開關允許高達 2A 的連續輸出電流和 3A 的峰值電流。開關頻率在內部固定為 2.25 MHz，也可以與 1.8 MHz 至 4 MHz 范圍內的外部時鐘同步。在 PWM/PFM 模式下，TPS62851x 會在輕負載時自動進入省電模式，以在整個負載范圍內保持高效率。TPS62851x 在 PWM 模式下提供 1% 的輸出電壓精度，這有助于設計具有高輸出電壓精度的電源。SS/TR 引腳允許設置啟動時間或跟蹤外部源的輸出電壓，這允許對不同的電源軌進行外部排序并限制啟動期間的浪涌電流。

TPS62851x 采用 8 引腳 1.60mm × 2.10mm SOT583 封裝，可提供高功率密度解決方案。
*附件：tps628513.pdf

特性

• 輸入電壓范圍：2.7 V 至 6 V
• 輸出電壓范圍為 0.6 V 至 5.5 V
• 1% 反饋電壓精度（全溫度范圍）
• T J = –40°C 至 +150°C
• 0.5A、1A、2A（連續）和 3A（峰值）器件系列
• PWM 中的開關頻率：2.25 MHz
• 1.8 MHz 至 4 MHz 的外部同步
• 強制 PWM 或 PWM/PFM作
• 靜態電流：17 μA（典型值）
• 可調軟啟動時間長達 10 ms
• 精確的 ENABLE 輸入允許：
  • 用戶定義的欠壓鎖定
  • 精確排序
• 100% 占空比模式
• 有源輸出放電
• 帶窗口比較器的電源正常輸出

參數

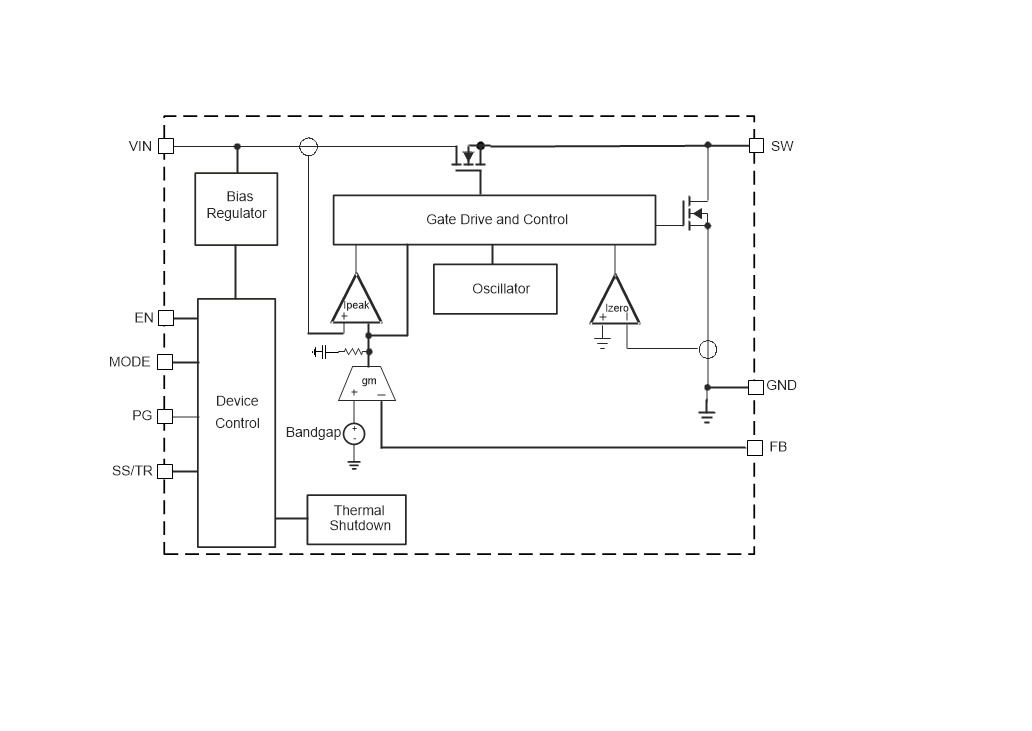

方框圖

1. 產品概述

TPS628513是一款高效率、易于使用的同步降壓DC/DC轉換器，提供3A峰值輸出電流（連續輸出電流可達2A）。該轉換器適用于2.7V至6V的輸入電壓范圍，輸出電壓可調范圍為0.6V至5.5V。TPS628513采用8引腳SOT583封裝，具有高功率密度和多種保護功能。

2. 主要特性

2.1 寬輸入與輸出電壓范圍

• 輸入電壓范圍：2.7V至6V。
• 輸出電壓范圍：0.6V至5.5V，可通過外部電阻分壓器調節。

2.2 高效率與低功耗

• 轉換效率高達95%，有助于延長電池壽命。
• 靜態電流低至17μA（典型值），減少無負載時的能耗。

2.3 多種工作模式

• 支持PWM（脈沖寬度調制）和PWM/PFM（脈沖頻率調制）模式，根據負載自動調整以提高效率。
• 強制PWM模式選項，允許用戶固定開關頻率。

2.4 可調節與可編程特性

• 可調節軟啟動時間，最長可達10ms，限制啟動時的浪涌電流。
• 精確的ENABLE輸入，允許用戶定義欠壓鎖定（UVLO）閾值，實現精確的電源時序控制。

2.5 保護功能

• 過熱保護、過流保護、短路保護、輸入過壓保護和欠壓鎖定，確保在各種異常條件下保護轉換器。

2.6 其他特性

• 100%占空比模式，支持超低壓差操作。
• 電源良好（PG）輸出，指示輸出電壓是否在規定范圍內。
• 可選補償選項，滿足不同應用需求。

3. 應用領域

• 電機驅動
• 工廠自動化和控制
• 建筑自動化
• 測試和測量設備
• 多功能打印機（MFP）
• 通用點負載（POL）應用

4. 典型應用電路

文檔中提供了TPS628513的典型應用電路圖，包括元件選擇指南和詳細的PCB布局建議，以幫助用戶快速實現設計。

5. 設計指南

• 提供了輸出電壓編程、電感選擇和電容器選擇等關鍵設計步驟的詳細指南。
• 強調了布局對轉換器性能的重要性，并給出了推薦的布局示例。

6. 性能曲線

文檔中包含了多種性能曲線，如效率曲線、輸出電壓隨輸出電流變化曲線、負載瞬態響應曲線等，展示了轉換器在不同工作條件下的性能表現。
