TPS628503 采用 SOT-583 封裝的 2.7V 至 6V、3A、可調頻率降壓轉換器數據手冊

科技綠洲 ? 2025-06-07 16:06 ? 次閱讀

TPS62850x 是引腳對引腳 1A、2A(連續)和 3A(峰值)高效率、易于使用的同步降壓直流/直流轉換器系列。這些器件基于峰值電流模式控制拓撲。低電阻開關允許高達 2A 的連續輸出電流和 3A 的峰值電流。開關頻率可在 1.8MHz 至 4MHz 范圍內進行外部調節,并且還可以與相同頻率范圍內的外部時鐘同步。在 PWM 和 PFM 模式下,TPS62850x 可在輕負載時自動進入省電模式,以在整個負載范圍內保持高效率。TPS62850x 在 PWM 模式下提供 1% 的輸出電壓精度,這有助于設計具有高輸出電壓精度的電源,從而滿足數字處理器FPGA 的嚴格電源電壓要求。

TPS62850x 采用 8 引腳 1.60mm × 2.10mm SOT583 封裝。
*附件:tps628503.pdf

特性

  • 輸入電壓范圍:2.7V 至 6V
  • 輸出電壓從 0.6V 到 5.5V
  • 1% 反饋電壓精度(全溫度范圍)
  • TJ = –40°C 至 +150°C
  • 1A、2A(連續)和 3A(峰值)器件系列
  • 可調開關頻率和 1.8MHz 至 4MHz 的同步
  • 強制 PWM 或 PWM 和 PFM作
  • 靜態電流 17μA(典型值)
  • 精確的 ENABLE 輸入允許:
    • 用戶定義的欠壓鎖定
    • 精確排序
  • 100% 占空比模式
  • 有源輸出放電
  • 帶窗口比較器的電源正常輸出

參數

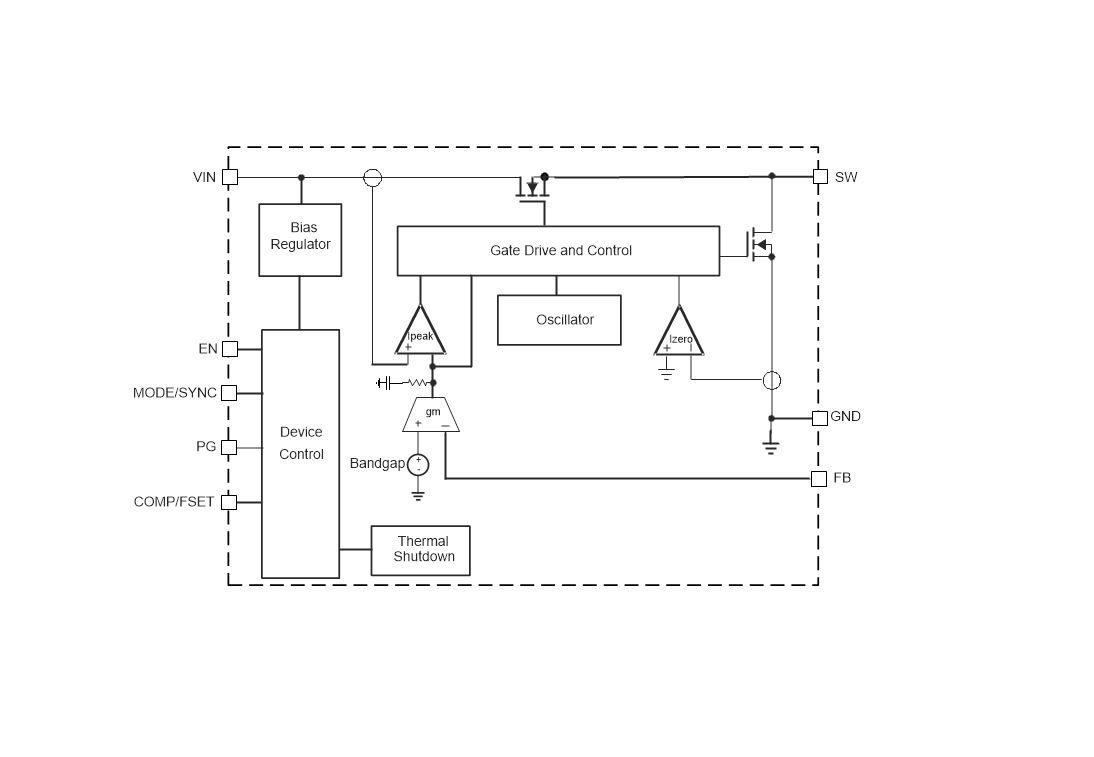

方框圖


1. 產品概述

TPS628503是一款高效率、易于使用的同步降壓DC/DC轉換器,提供1A、2A(連續)和3A(峰值)輸出電流選項。該轉換器基于峰值電流模式控制拓撲,適用于需要高精度輸出電壓的應用場景,如電機驅動、工廠自動化和控制等。

2. 主要特性

2.1 輸入與輸出電壓

  • ?輸入電壓范圍?:2.7V至6V。
  • ?輸出電壓范圍?:0.6V至5.5V,可調。

2.2 輸出電流與效率

  • ?連續輸出電流?:2A(TPS628502),峰值輸出電流可達3A(TPS628503)。
  • ?高效率?:支持PWM和PFM混合模式,輕載時自動進入省電模式,保持高效率。

2.3 開關頻率

  • ?可調開關頻率?:1.8MHz至4MHz,可同步至外部時鐘。

2.4 功能安全

  • ?功能安全能力?:提供文檔支持功能安全系統設計。

2.5 其他功能

  • ?高精度反饋電壓?:1%反饋電壓精度(全溫度范圍)。
  • ?精確使能輸入?:支持用戶自定義欠壓鎖定和精確排序。
  • ?100%占空比模式?:適用于低輸入電壓應用。
  • ?主動輸出放電?:確保關閉時輸出電壓快速放電至接近0V。
  • ?電源良好輸出?:帶窗口比較器的電源良好輸出。

3. 封裝與溫度等級

  • ?封裝?:8引腳SOT583封裝。
  • ?溫度等級?:–40°C至+150°C(結溫)。

4. 應用領域

  • ?電機驅動?
  • ?工廠自動化和控制?
  • ?樓宇自動化?
  • ?測試與測量?
  • ?通用點負載(POL)電源?

5. 關鍵參數

  • ?靜態電流?:17μA(典型值)。
  • ?欠壓鎖定閾值?:VIN上升時為2.45V至2.6V,VIN下降時為2.1V至2.5V。
  • ?輸出電壓斜坡時間?:0.8ms至1.8ms(取決于軟啟動時間設置)。

6. 設計指南

  • ?輸出電壓編程?:通過連接至FB引腳的電阻分壓器設置。
  • ?電感選擇?:推薦使用0.47μH電感,根據具體應用調整。
  • ?輸出電容?:推薦使用低ESR陶瓷電容,容值根據補償設置和輸出電壓選擇。
  • ?布局建議?:敏感節點(如FB)應使用短連接線,并遠離高dv/dt信號(如SW)。

7. 保護功能

  • ?過流保護?:包括電流限制和短路保護。
  • ?熱關斷?:防止結溫過高損壞IC。
  • ?欠壓鎖定?:確保輸入電壓在安全范圍內工作。

8. 文檔與支持

Texas Instruments提供了詳細的數據手冊、應用筆記、設計工具和支持資源。用戶可以通過TI的官方網站獲取最新文檔、使用WEBENCH? Power Designer進行定制設計,并獲取社區支持
