TPS62850x 是引腳對引腳 1A、2A（連續）和 3A（峰值）高效率、易于使用的同步降壓直流/直流轉換器系列。這些器件基于峰值電流模式控制拓撲。低電阻開關允許高達 2A 的連續輸出電流和 3A 的峰值電流。開關頻率可在 1.8MHz 至 4MHz 范圍內進行外部調節，并且還可以與相同頻率范圍內的外部時鐘同步。在 PWM 和 PFM 模式下，TPS62850x 可在輕負載時自動進入省電模式，以在整個負載范圍內保持高效率。TPS62850x 在 PWM 模式下提供 1% 的輸出電壓精度，這有助于設計具有高輸出電壓精度的電源，從而滿足數字處理器和 FPGA 的嚴格電源電壓要求。

TPS62850x 采用 8 引腳 1.60mm × 2.10mm SOT583 封裝。
*附件：tps628501.pdf

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 輸入電壓范圍：2.7V 至 6V
• 輸出電壓從 0.6V 到 5.5V
• 1% 反饋電壓精度（全溫度范圍）
• TJ = –40°C 至 +150°C
• 1A、2A（連續）和 3A（峰值）器件系列
• 可調開關頻率和 1.8MHz 至 4MHz 的同步
• 強制 PWM 或 PWM 和 PFM作
• 靜態電流 17μA（典型值）
• 精確的 ENABLE 輸入允許：
  • 用戶定義的欠壓鎖定
  • 精確排序
• 100% 占空比模式
• 有源輸出放電
• 帶窗口比較器的電源正常輸出

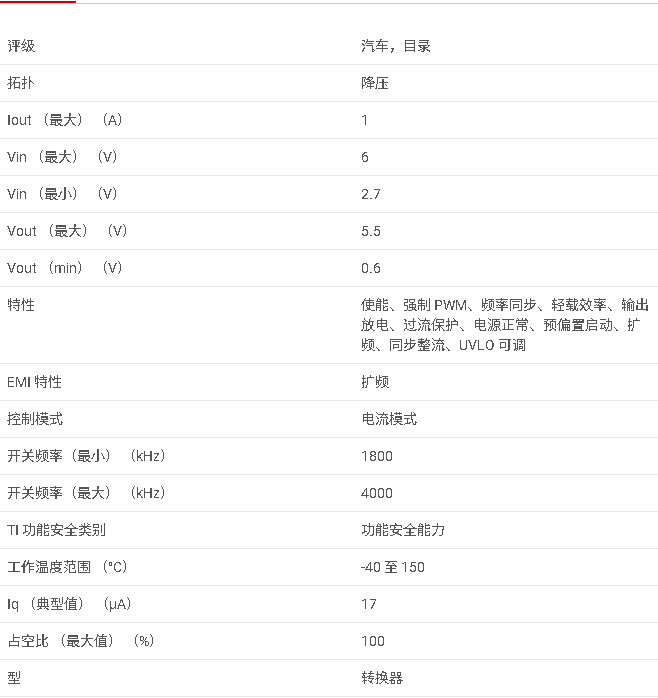

參數

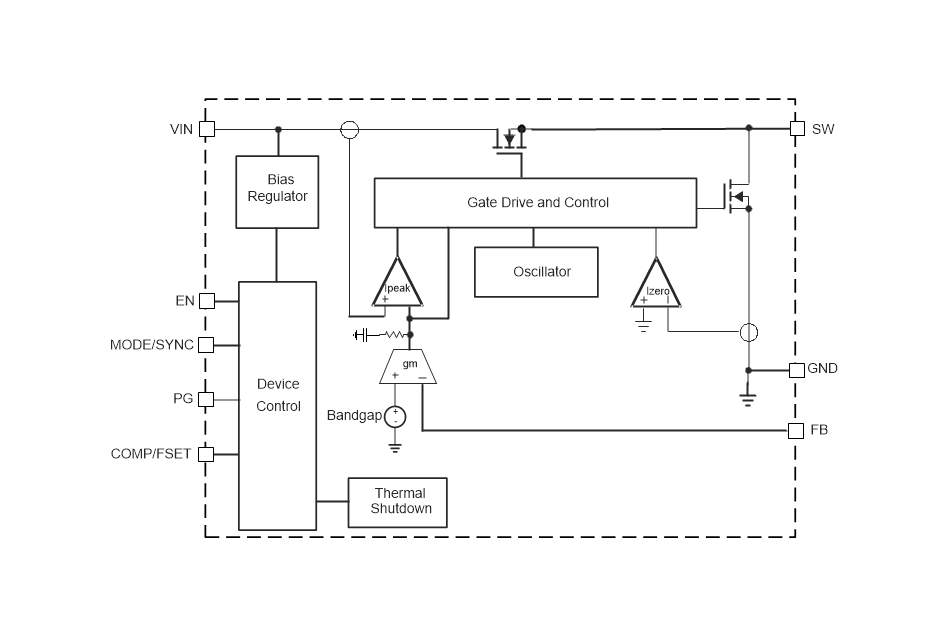

方框圖

概述

TPS628501是一款由Texas Instruments（TI）生產的1A/2A/3A（峰值）同步降壓DC/DC轉換器，適用于2.7V至6V的輸入電壓范圍，提供0.6V至5.5V的可調輸出電壓。該轉換器采用8引腳SOT583封裝，具有高效率、易于使用和功能安全等特點。

主要特性

• ?功能安全?：提供文檔支持功能安全系統設計。
• ?寬輸入電壓范圍?：2.7V至6V。
• ?可調輸出電壓?：0.6V至5.5V。
• ?高效率?：在整個負載范圍內保持高效率。
• ?低靜態電流?：典型值為17μA。
• ?精確啟用（EN）輸入?：支持用戶定義的欠壓鎖定（UVLO）和精確時序控制。
• ?100%占空比模式?：適用于低輸入輸出電壓差的應用場景。
• ?輸出放電功能?：在禁用時確保輸出電壓快速放電至接近0V。
• ?電源良好（PG）輸出?：帶窗口比較器的電源良好輸出，用于指示輸出電壓狀態。
• ?可調開關頻率?：外部同步頻率范圍從1.8MHz至4MHz。
• ?工作模式?：支持強制PWM、PWM/PFM自動切換模式。

應用領域

• 電機驅動
• 工廠自動化和控制
• 建筑自動化
• 測試和測量
• 通用點負載（POL）

功能描述

• ?輸出電壓調節?：通過反饋引腳（FB）和電阻分壓器網絡實現輸出電壓的精確調節。
• ?啟用（EN）引腳?：控制轉換器的啟用和禁用，支持UVLO功能，防止在輸入電壓過低時誤操作。
• ?MODE/SYNC引腳?：控制轉換器的工作模式，包括強制PWM模式和外部時鐘同步。
• ?COMP/FSET引腳?：用于設備補償和頻率設置，通過連接至地的電阻定義控制環路的補償以及開關頻率（如果未外部同步）。
• ?PG引腳?：電源良好輸出，用于指示輸出電壓是否在規定范圍內。
• ?軟啟動?：內部軟啟動電路控制輸出電壓在啟動時的斜率，避免過大的涌入電流。

性能指標

• ?輸出電壓精度?：1%（全溫度范圍）。
• ?熱關斷?：內置熱關斷功能，防止結溫過高導致損壞。
• ?電流限制和短路保護?：具有過流保護和短路保護功能，確保在異常情況下轉換器的安全運行。

封裝與尺寸

• 封裝類型：8引腳SOT583封裝，尺寸為1.60mm × 2.10mm（包括引腳）。

典型應用與布局指導

• 文件提供了詳細的典型應用電路圖和組件選擇指南。
• 強調了PCB布局的重要性，包括輸入和輸出電容的放置、電感的選擇以及散熱設計。
• 提供了布局示例和布局指南，以確保最佳性能和穩定性。

結論

TPS628501是一款高性能、易于使用的同步降壓DC/DC轉換器，適用于多種工業和電子應用。其寬輸入電壓范圍、可調輸出電壓、高效率以及多種保護功能使其成為一個可靠且靈活的電源解決方案。通過合理的PCB布局和組件選擇，可以充分發揮其性能優勢，滿足各種應用需求。
