一、抗晃電的相關標準

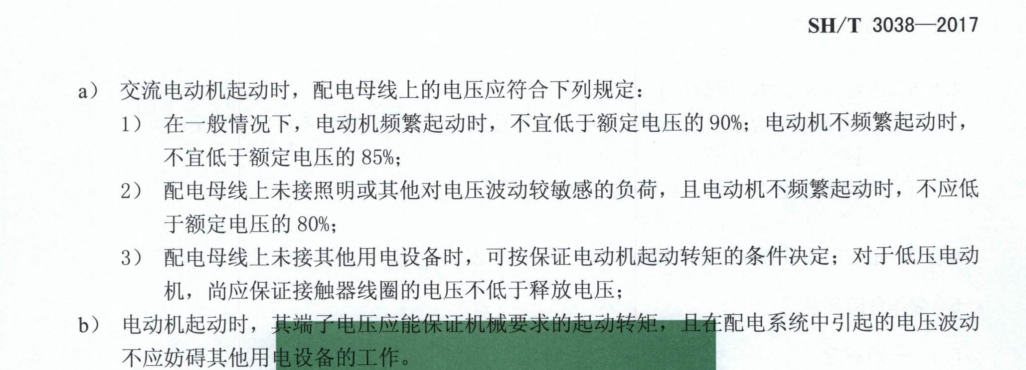

1.相關標準

2.晃電的原因

短路故障

絕緣閃絡

大功率電機啟動

雷擊浪涌

備自投或快切裝置切換

3.晃電的危害

電壓驟降（晃電）對公共及民用建筑用戶影響較小，因持續時間短，需專用儀表（如 APM830）監測。
但對石化、半導體、電子制造等敏感行業危害顯著：

設備停機：超閾值暫降致控制設備重啟或跳閘，引發自動化產線停運。

生產中斷:產線重啟需數小時，在制品報廢，等效非計劃停電后果。

經濟風險：單次事件含物料浪費、維修成本及安全隱患，損失嚴重。
數據顯示，敏感用戶 90% 電能質量問題源于暫降，歐美 80% 投訴與此相關，遠超諧波等其他擾動，凸顯其治理緊迫性。

4.低壓敏感設備

開關電源類負載設備

PLC、計算機、DCS等

電磁線圈類負載設備

接觸器、繼電器等

電力電子類負載設備

變頻器、軟啟動器等

5.晃電的治理

電壓暫降的治理：

從理論上來說，在任何一級設備上治理都可以改善電能質量，而花費的費用與時間卻不同。

電壓驟降從電力供應源頭治理到整條生產線的治理、設備級的治理，再到設備控制級的治理，治理費用以數量級的比例下降。因此從治理成本及有效性來說，更提倡在設備末端進行治理，甚至是深入到設備內部的電氣控制元器件處治埋。越是靠近末端進行治理，所花費成本越少，亦能達到同樣的治理效果

因此，治理的關鍵就在于解決低壓系統敏感設備的晃電問題

二、晃電治理-接觸器篇

1.選型說明

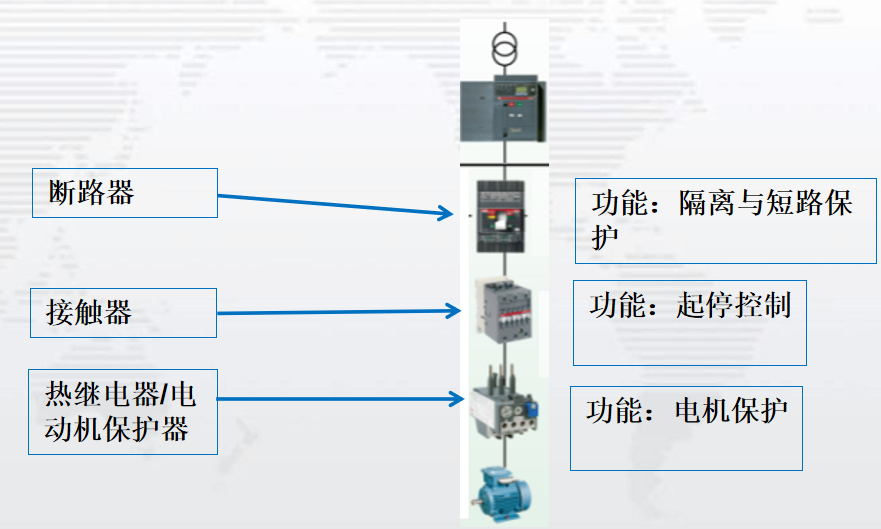

2.典型的電動機回路包含的元件

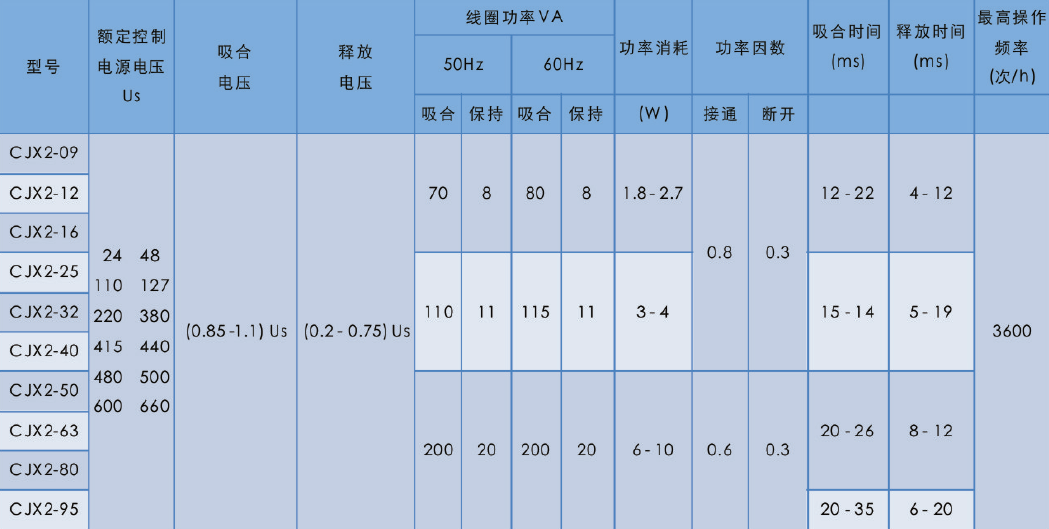

3.接觸器特性

接觸器可以分為電磁式線圈(普通)和電子整流式(節能型)。

接觸器的一般技術特性：

吸合電壓：0.8Ue；

釋放電壓：0.3~0.7Ue；

釋放時間：4~20ms；

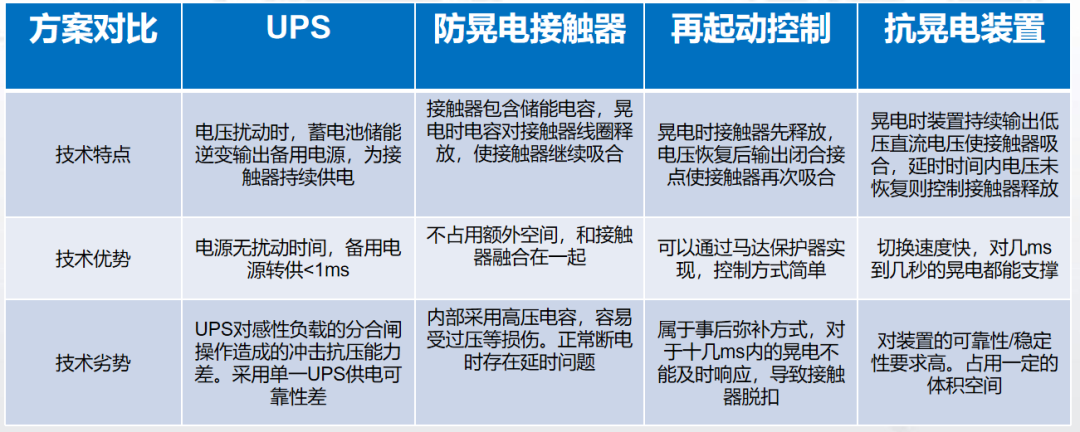

4.接觸器回路常見晃電治理方案

UPS供電-通過UPS保障電源側供電

防晃電接觸器-采用帶防晃電功能的接觸器

再起動控制-通過電動機保護器等設備在二次控制回路彌補

抗晃電裝置-通過專用模塊對接觸器進行保持和控制

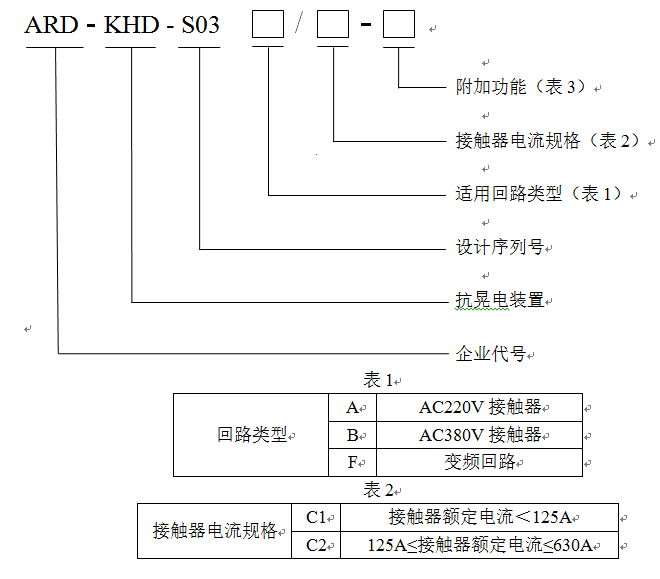

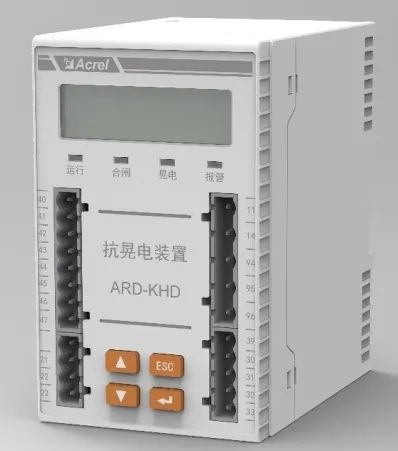

5.ARD-KHD-S03A/B

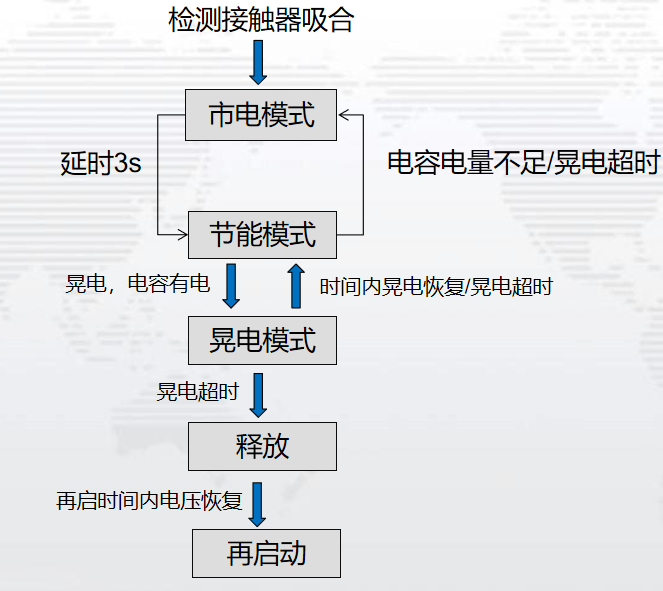

6.ARD-KHD-S03A/B動作邏輯

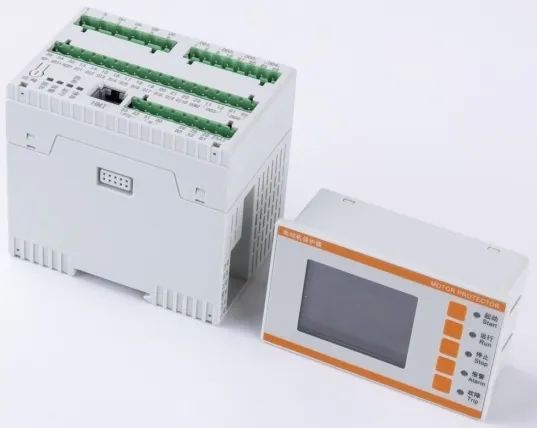

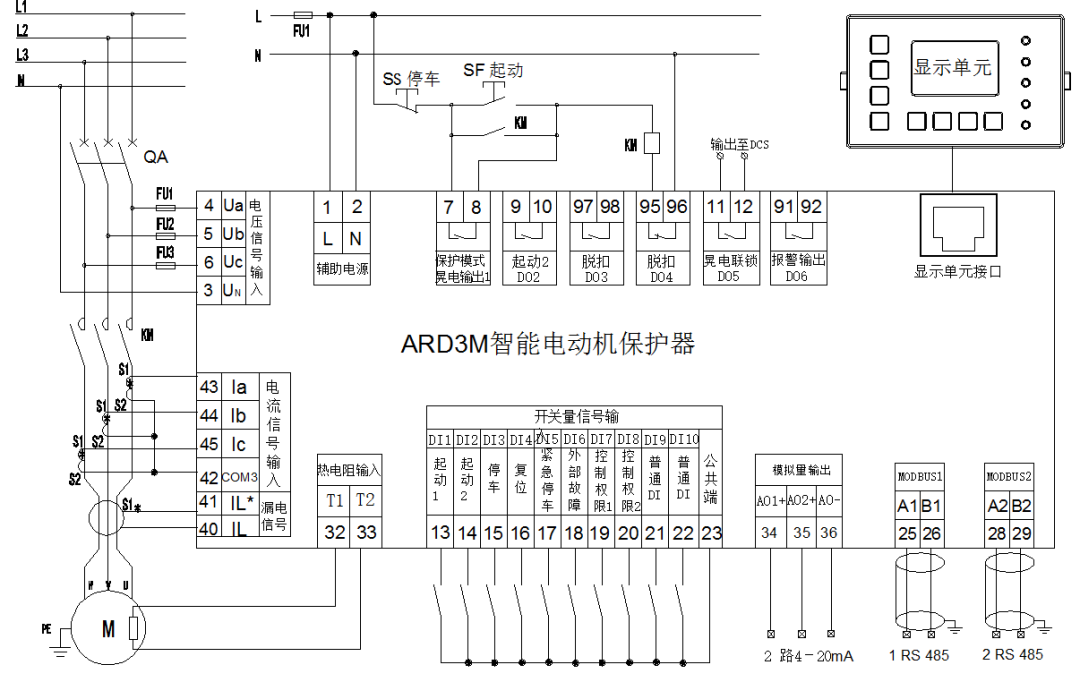

7.馬達保護器帶抗晃電功能

三、晃電治理-變頻軟啟

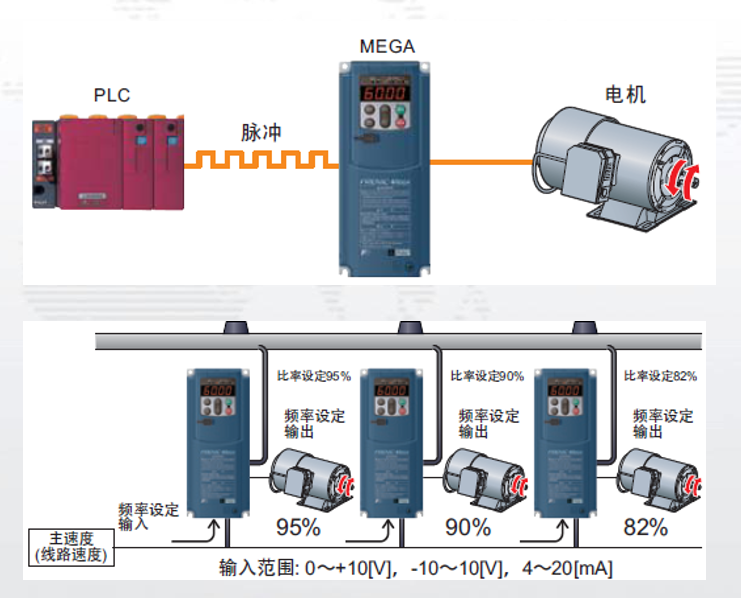

1.變頻器的功能

可調的轉矩限度。

受控的停止方式。

節能

可逆運行控制

減少機械傳動部件

啟動時需要的功率更低

可控的加速功能

可調的運行速度

控制電機的啟動電流

降低電力線路電壓波動

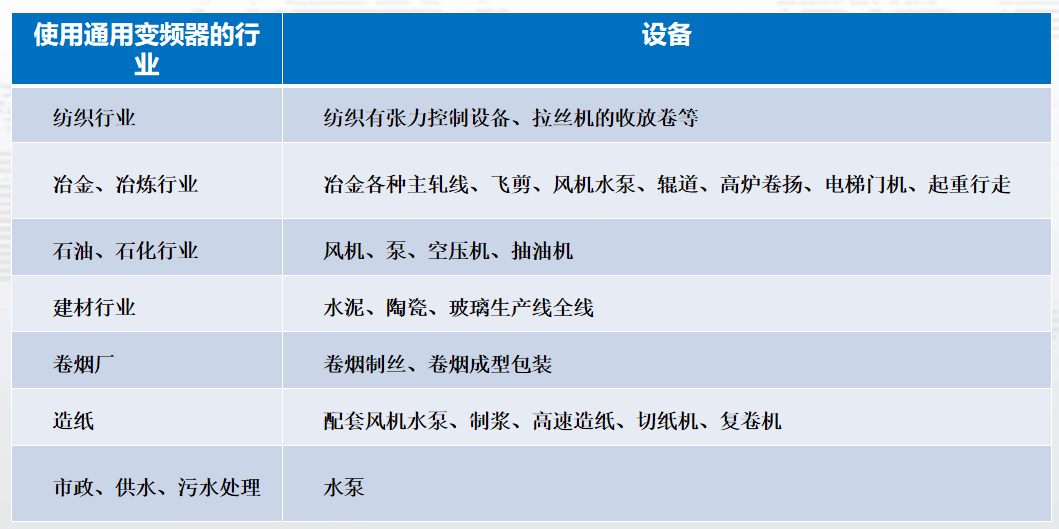

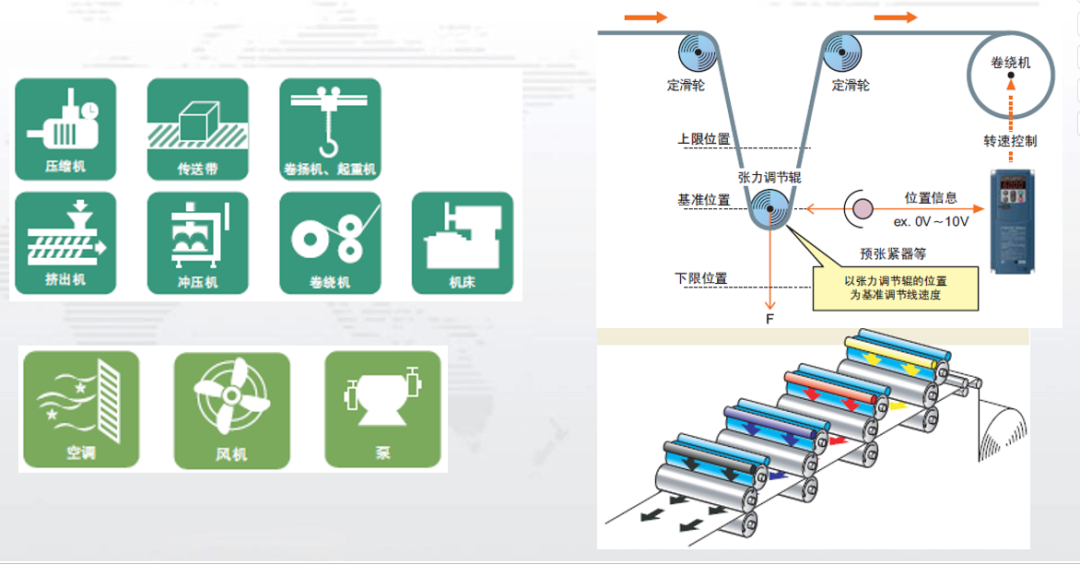

2.常見變頻器應用行業

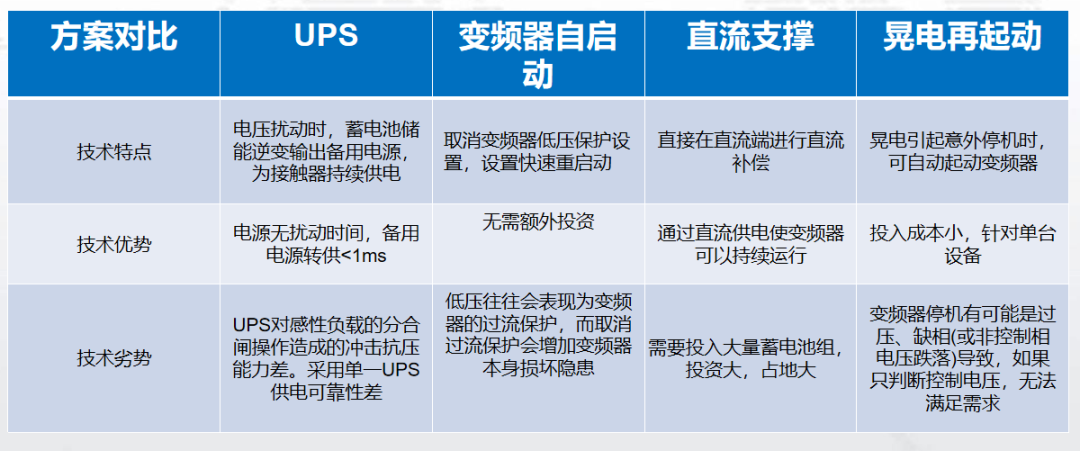

3.變頻回路晃電治理方案

4.ARD-KHD-S03F變頻回路

5.軟啟動器

軟啟動器在工業現場多用于45kW以上的大功率電機，具備軟啟動、軟停車和各類保護功能。其作用是實現在整個啟動過程無沖擊而平滑的起動電機，防止起動階段出現大電流，保障大功率電機的正常起停和使用壽命

相比變頻器，軟啟動器本質上是一個調壓器，無法調頻調速，變頻器幾乎具備軟起動器的所有功能，因此適用于變頻器晃電再啟動的ARD-KHD-S03F同樣適用于軟啟動器的晃電再啟動。

6.ARD-KHD-S03F軟啟回路
