TPS563211 是一款經濟高效且高度靈活的同步降壓轉換器，可提供可選的 Eco 模式作或 FCCM（強制連續導通模式）作?？蛇x的 Power-Good 指示器或外部軟啟動也可以通過 MODE 引腳進行配置。通過正確配置 Enable、Power-Good 指示器或外部軟啟動，可以進行電源排序。4.2 V 至 18 V 的寬輸入電壓范圍支持 12 V 和 15 V 等各種常見輸入軌。它在 0.6V 至 7V 的輸出電壓下支持高達 3A 的連續輸出電流。

該器件通過使用高級仿真電流模式 （AECM） 控制拓?fù)?，以真正的固定開關頻率提供快速瞬態響應。該器件具有內部智能環路帶寬控制功能，可在較寬的輸出電壓范圍內提供快速瞬態響應，而無需外部補償。
*附件：tps563211.pdf

高側峰值電流的逐周期電流限制可在過載情況下保護器件，并通過低側谷值電流限制來增強，從而防止電流失控。在過壓保護 （OVP）、欠壓保護 （UVP）、UVLO 保護和熱關斷保護下，將觸發打嗝模式。

該器件采用 1.6mm × 2.1mm SOT583 封裝。

特性

• 輸入電壓：4.2 V 至 18 V
• 輸出電壓：0.6 V 至 7 V
  • 高達 3A 的連續輸出電流
  • 最小接通時間：45 ns
  • 最大占空比：98%
• 高效率
  • 集成 66mΩ 和 33mΩ MOSFET
  • 靜態電流 120μA（典型值）
• 高度靈活且易于使用
  • 可選擇 Eco 模式或 FCCM作
  • 可選電源良好指示器或外部軟啟動
  • 精確的使能輸入
• 高精度
  • 參考電壓精度：±1% （25°C）
  • 開關頻率容差：±8.5%
• 小解決方案尺寸
  • 內部補償，易于使用
  • SOT583 封裝
  • 最少的外部組件
• 高側和低側 MOSFET 的逐周期電流限制
• 非鎖存 OVP、UVP、UVLO 和 TSD 保護

參數

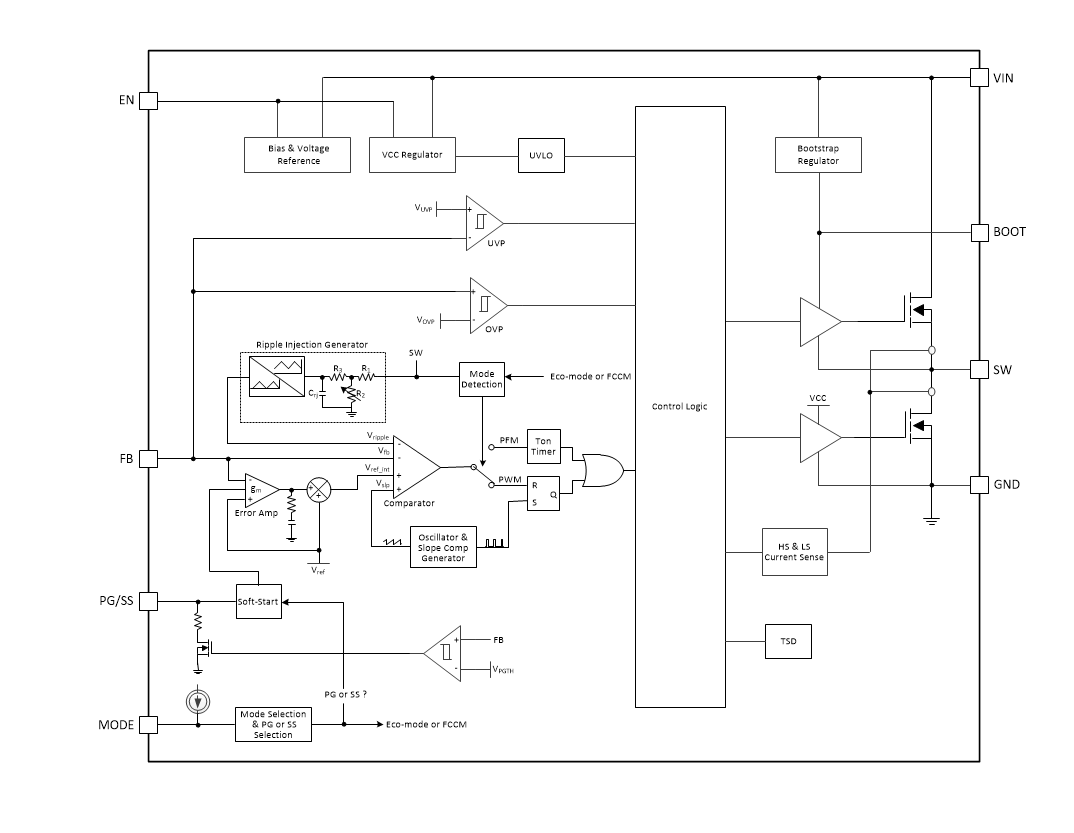

方框圖

概述

TPS563211是一款高效、靈活的3A同步降壓轉換器，適用于4.2V至18V的寬輸入電壓范圍，并提供0.6V至7V的可調輸出電壓。該轉換器采用SOT583封裝，集成了多種保護功能，支持Eco模式和FCCM（強制連續導通模式）操作，適用于機頂盒、智能音箱、有線網絡和監控設備等應用。

主要特性

• ?寬輸入電壓范圍?：4.2V至18V。
• ?可調輸出電壓?：0.6V至7V。
• ?高輸出電流?：連續輸出電流高達3A。
• ?高效率?：集成66mΩ和33mΩ MOSFETs，提供高轉換效率。
• ?靈活的操作模式?：支持Eco模式和FCCM操作。
• ?可選功能?：可選擇功率良好指示器或外部軟啟動功能。
• ?保護功能?：包括過壓保護（OVP）、欠壓保護（UVP）、欠壓鎖定（UVLO）和熱關斷（TSD）。

應用領域

• ? 機頂盒（STB） ?
• ?數字電視?
• ?智能音箱?
• ?有線網絡和寬帶設備?
• ?監控系統?

功能描述

• ?AECM控制?：采用高級模擬電流模式控制，提供快速瞬態響應和固定開關頻率。
• ?模式選擇?：通過MODE引腳選擇Eco模式或FCCM操作，以及PG/SS引腳的功能配置。
• ?精確的使能控制?：EN引腳提供電氣開關控制，并支持可調欠壓鎖定功能。
• ?軟啟動?：可選外部軟啟動功能，通過PG/SS引腳實現輸出電壓的平滑啟動。
• ?電源良好指示?：可選功率良好指示器，通過PG/SS引腳輸出狀態信號。
• ?過流保護?：具有逐周期電流限制功能，保護設備免受過載和短路損害。

電氣特性

• ?開關頻率?：典型值為600kHz，具有±8.5%的容差。
• ?最小導通時間?：45ns。
• ?最大占空比?：98%。
• ?靜態電流?：典型值為120μA。
• ?參考電壓準確度?：±1%（25°C下）。

封裝與尺寸

• ?封裝類型?：SOT583。
• ?尺寸?：1.6mm × 2.1mm。

PCB布局建議

• ?輸入電容?：建議在VIN和GND引腳之間連接至少一個10μF的陶瓷電容。
• ?輸出電容?：選擇低ESR的陶瓷電容以減小輸出電壓紋波。
• ?布局優化?：保持SW引腳和電感之間的連接盡可能短，以減小寄生電感和電阻。
• ?熱管理?：通過適當?shù)纳嵩O(shè)計確保轉換器在高負載下的穩定運行。

總結

TPS563211是一款功能強大、高效可靠的3A同步降壓轉換器，適用于多種寬輸入電壓范圍的應用場景。其高度集成的設計、靈活的操作模式以及全面的保護功能，使得TPS563211成為電源管理領域的理想選擇。通過合理的PCB布局和熱管理設計，可以充分發揮TPS563211的性能優勢，滿足復雜應用對電源系統的嚴格要求。
