TPS562211 是一款經濟高效且高度靈活的同步降壓轉換器,可提供可選的 Eco 模式作或 FCCM(強制連續導通模式)作。可選的 Power-Good 指示器或外部軟啟動也可以通過 MODE 引腳進行配置。通過正確配置 Enable、Power-Good 指示器或外部軟啟動,可以進行電源排序。4.2 V 至 18 V 的寬輸入電壓范圍支持 12 V 和 15 V 等各種常見輸入軌。它在 0.6 V 至 7 V 的輸出電壓下支持高達 2 A 的連續輸出電流。
*附件:tps562211.pdf
該器件通過使用高級仿真電流模式 (AECM) 控制拓撲,以真正的固定開關頻率提供快速瞬態響應。該器件具有內部智能環路帶寬控制功能,可在較寬的輸出電壓范圍內提供快速瞬態響應,而無需外部補償。
高側峰值電流的逐周期電流限制可在過載情況下保護器件,并通過低側谷值電流限制來增強,從而防止電流失控。在過壓保護 (OVP)、欠壓保護 (UVP)、UVLO 保護和熱關斷保護下,將觸發打嗝模式。
該器件采用 1.6mm × 2.1mm SOT583 封裝。
特性
- 輸入電壓:4.2 V 至 18 V
- 輸出電壓:0.6 V 至 7 V
- 高達 2A 的連續輸出電流
- 最小接通時間:45 ns
- 最大占空比:98%
- 高效率
- 集成 66mΩ 和 33mΩ MOSFET
- 靜態電流 120μA(典型值)
- 高度靈活且易于使用
- 可選擇 Eco 模式或 FCCM作
- 可選電源良好指示器或外部軟啟動
- 精確的使能輸入
- 高精度
- 參考電壓精度:±1% (25°C)
- 開關頻率容差:±8.5%
- 小解決方案尺寸
- 內部補償,易于使用
- SOT583 封裝
- 最少的外部組件
- 高側和低側 MOSFET 的逐周期電流限制
- 非鎖存 OVP、UVP、UVLO 和 TSD 保護
參數

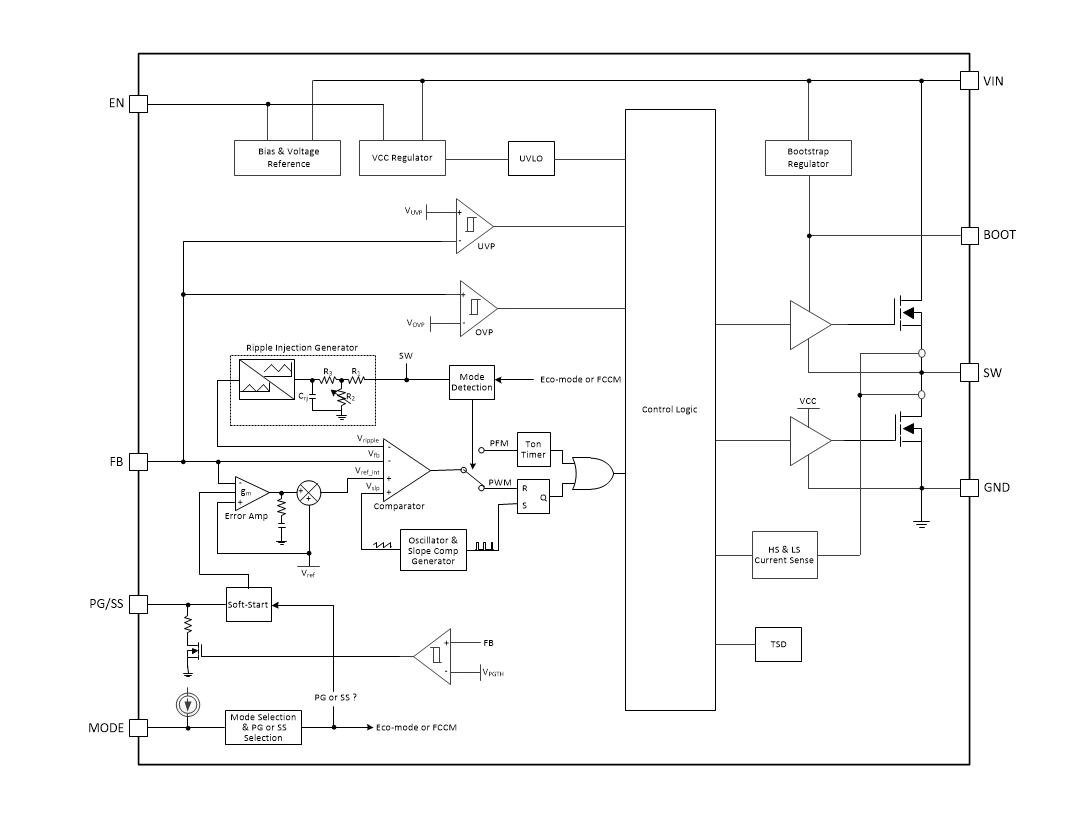

方框圖
概述
TPS562211是一款高效、靈活的2A同步降壓轉換器,適用于4.2V至18V的寬輸入電壓范圍,并提供0.6V至7V的可調輸出電壓。該轉換器采用SOT583封裝,具有高度的集成度和易用性,適用于多種應用場景,如機頂盒、智能音箱、有線網絡和監控設備等。
主要特性
- ?寬輸入電壓范圍?:4.2V至18V。
- ?可調輸出電壓?:0.6V至7V。
- ?高輸出電流?:連續輸出電流高達2A。
- ?高效率?:集成66mΩ和33mΩ MOSFETs,提供高轉換效率。
- ?靈活的操作模式?:支持Eco模式和FCCM(強制連續導通模式)操作。
- ?可選功能?:可選擇功率良好指示器或外部軟啟動功能。
- ?保護功能?:包括過壓保護(OVP)、欠壓保護(UVP)、欠壓鎖定(UVLO)和熱關斷(TSD)。
應用領域
- ? 機頂盒(STB) ?
- ?數字電視?
- ?智能音箱?
- ?有線網絡和寬帶設備?
- ?監控系統?
功能描述
- ?AECM控制?:采用高級模擬電流模式控制,提供快速瞬態響應和固定開關頻率。
- ?模式選擇?:通過MODE引腳選擇Eco模式或FCCM操作,以及PG/SS引腳的功能配置。
- ?精確的使能控制?:EN引腳提供電氣開關控制,并支持可調欠壓鎖定功能。
- ?軟啟動?:可選外部軟啟動功能,通過PG/SS引腳實現輸出電壓的平滑啟動。
- ?電源良好指示?:可選功率良好指示器,通過PG/SS引腳輸出狀態信號。
- ?過流保護?:具有逐周期電流限制功能,保護設備免受過載和短路損害。
電氣特性
- ?開關頻率?:典型值為600kHz,具有±8.5%的容差。
- ?最小導通時間?:45ns。
- ?最大占空比?:98%。
- ?靜態電流?:典型值為120μA。
- ?參考電壓準確度?:±1%(25°C下)。
封裝與尺寸
- ?封裝類型?:SOT583。
- ?尺寸?:1.6mm × 2.1mm。
PCB布局建議
- ?輸入電容?:建議在VIN和GND引腳之間連接至少一個10μF的陶瓷電容。
- ?輸出電容?:選擇低ESR的陶瓷電容以減小輸出電壓紋波。
- ?布局優化?:保持SW引腳和電感之間的連接盡可能短,以減小寄生電感和電阻。
- ?熱管理?:通過適當的散熱設計確保轉換器在高負載下的穩定運行。
總結
TPS562211是一款功能豐富、高效可靠的同步降壓轉換器,適用于多種寬輸入電壓范圍的應用場景。其高度集成的設計、靈活的操作模式以及全面的保護功能,使得TPS562211成為電源管理領域的理想選擇。通過合理的PCB布局和熱管理設計,可以充分發揮TPS562211的性能優勢,滿足復雜應用對電源系統的嚴格要求。
-
