TPS62850x-Q1 是引腳對引腳 1A、2A（連續）和 3A（峰值）高效率、易于使用的同步降壓直流/直流轉換器系列。這些器件基于峰值電流模式控制拓撲。這些器件專為汽車應用而設計，例如信息娛樂和高級駕駛員輔助系統。低電阻開關允許高達 2A 的連續輸出電流和 3A 的峰值電流。在 TPS62850x-Q1 中，開關頻率可在 1.8MHz 至 4MHz 范圍內進行外部調節。這些器件還可以與相同頻率范圍內的外部時鐘同步。在 PWM/PFM 模式下，器件在輕負載時自動進入省電模式，以在整個負載范圍內保持高效率。該系列在 PWM 模式下提供 1% 的輸出電壓精度，有助于設計具有高輸出電壓精度的電源。

TPS62850x-Q1 采用 SOT583 封裝。
*附件：tps628503-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：–40°C 至 +125°C TA
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 針對低 EMI 要求進行了優化
  • 可選的偽隨機擴頻可降低峰值發射
• TJ = –40°C 至 +150°C
• 1A 和 2A（連續）和 3A（峰值）轉換器系列
• 輸入電壓范圍：2.7V 至 6V
• 靜態電流：17μA （典型值）
• 輸出電壓從 0.6V 到 5.5V
• 輸出電壓精度 ±1%（PWM作）
• 強制 PWM 或 PWM/PFM作
• 可調開關頻率：1.8MHz 至 4MHz
• 精確的 ENABLE 輸入允許：
  • 用戶定義的欠壓鎖定
  • 精確排序
• 100% 占空比模式
• 有源輸出放電
• 折返過流保護 – 可選
• 帶窗口比較器的電源正常輸出

參數

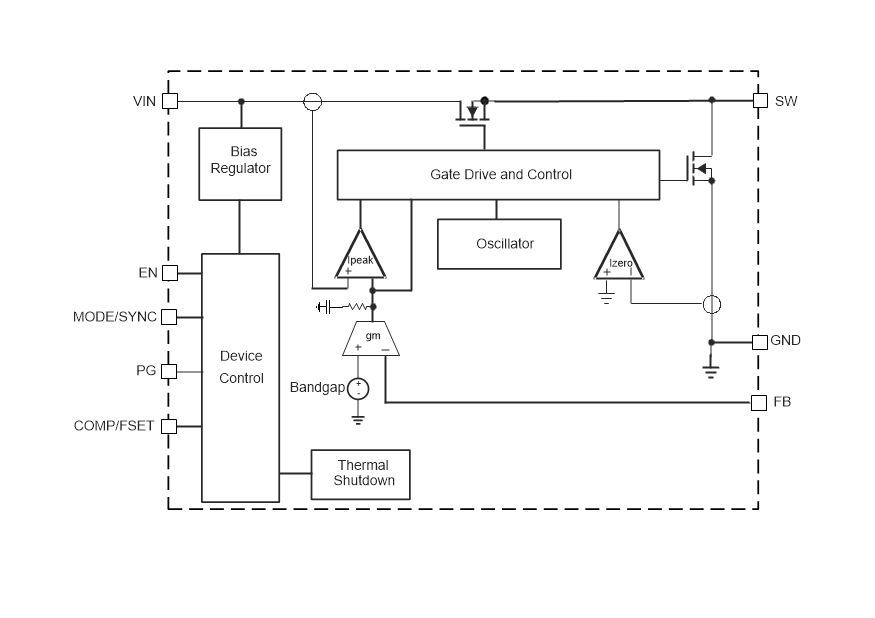

方框圖

概述

TPS628503-Q1是一款專為汽車應用設計的同步降壓DC/DC轉換器，支持2.7V至6V的輸入電壓范圍，提供高達3A的峰值輸出電流（連續輸出電流為2A），并具有AEC-Q100認證。該轉換器采用SOT583封裝，具有高效率、低EMI、易于使用以及多種保護特性。

主要特性

• ?AEC-Q100認證?：適用于汽車級應用，溫度等級為-40°C至+125°C。
• ?輸入電壓范圍?：2.7V至6V。
• ?輸出電流?：連續2A，峰值3A。
• ?高效率?：優化的低EMI設計，可選的偽隨機擴頻時鐘減少峰值排放。
• ?靈活的操作模式?：強制PWM模式或PWM/PFM自動切換模式。
• ?可調開關頻率?：1.8MHz至4MHz范圍內可調，支持外部時鐘同步。
• ?精確使能控制?：允許用戶定義的輸入欠壓鎖定和精確的電源排序。
• ?保護特性?：過流保護、短路保護、過熱保護、輸入過壓保護等。

應用領域

• ?ADAS攝像頭和傳感器融合?
• ?環繞視圖ECU?
• ?混合和可重構儀表集群?
• ?車載信息娛樂系統?
• ?外部放大器?

功能描述

• ?峰值電流模式控制?：基于峰值電流模式控制拓撲，提供快速瞬態響應。
• ?模式選擇?：可通過MODE/SYNC引腳選擇強制PWM模式或PWM/PFM自動切換模式。
• ?軟啟動?：內置軟啟動功能，避免啟動時的電流沖擊。
• ?電源良好輸出?：具有電源良好輸出指示，便于系統電源管理。
• ?熱關斷?：內置熱關斷保護，防止過熱損壞。

電氣特性

• ?開關頻率?：1.8MHz至4MHz可調。
• ?靜態電流?：典型值為17μA。
• ?輸出電壓范圍?：0.6V至5.5V可調。
• ?輸出電壓準確度?：±1%（PWM模式下）。
• ?熱關斷閾值?：典型值為170°C。

外部組件選擇

• ?電感?：推薦使用0.47μH的電感，以優化效率和瞬態響應。
• ?輸出電容?：推薦使用低ESR的陶瓷電容，以減小輸出電壓紋波。
• ?輸入電容?：推薦使用至少10μF的陶瓷電容作為旁路電容。

PCB布局指南

• ?輸入和輸出電容?：應盡可能靠近TPS628503-Q1放置，以減小寄生電感和電阻。
• ?SW引腳?：保持SW引腳的走線盡可能短且寬，以減小輻射發射和降低損耗。
• ?反饋電阻分壓器?：應靠近FB引腳放置，避免噪聲耦合。
• ?散熱設計?：在PCB設計中考慮散熱，確保轉換器在高負載下的穩定運行。

總結

TPS628503-Q1是一款專為汽車應用設計的同步降壓DC/DC轉換器，具有高效率、低EMI、靈活的操作模式和全面的保護特性。其精確的控制功能和易于使用的特性，使得TPS628503-Q1成為汽車電子系統中電源管理的理想選擇。通過合理的外部組件選擇和PCB布局設計，可以充分發揮TPS628503-Q1的性能優勢，滿足汽車應用對電源系統的嚴格要求。
