在工業4.0和智能物聯時代，電子設備面臨復雜的電磁環境考驗。IEC 61000-4-6作為傳導干擾抗擾度測試的核心標準，通過模擬射頻場引起的電纜干擾，驗證設備在150kHz-80MHz頻段下的穩定性。而凌世電磁推出的RIS-6091測試系統，正是專為解決此類挑戰而生。

01 RIS-6091簡介

RIS-6091是凌世研發的一套成熟的多功能射頻傳導抗擾度測試系統。主機內置信號源、功率計、定向耦合器和功放模塊，同時也可擴展使用外部功放模塊，實現測試用途的擴展：包括滿足IEC 61000-4-6標準的CS測試、汽車電子ISO 11452-4標準的BCI大電流注入測試及其它場合的大電流測試試驗。

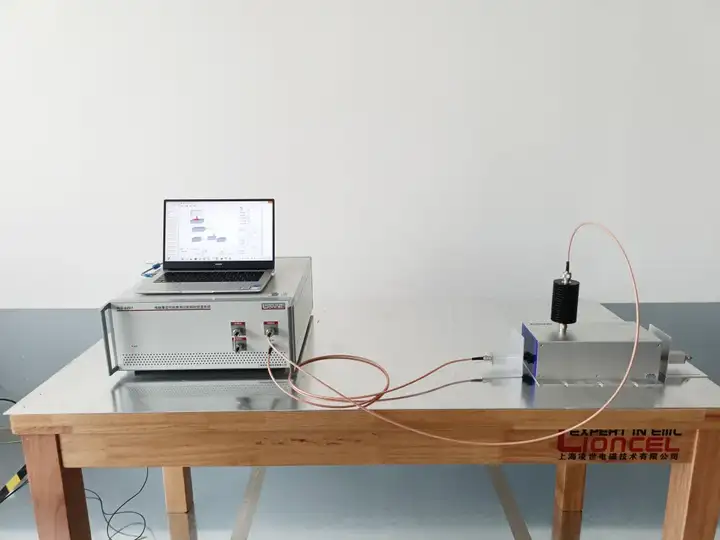

凌世RIS-6091實物圖 凌世RIS-6091實物圖

?上位機控制?：標配中英文版專業測試軟件，功能完整，可擴展性好；

耦合去耦網絡配置?：各種規格耦合去耦合網絡齊全，可滿足不同測試端口的需求；

全自動校準：全自動測試及測試過程中輸出功率監測;

功率放大器配置?：提供 ?35 W? 或 ?85 W? 兩種選擇，匹配不同測試等級需求，確保信號輸出的線性度與穩定性

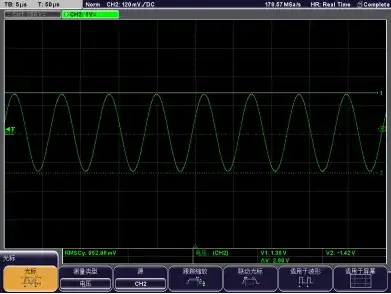

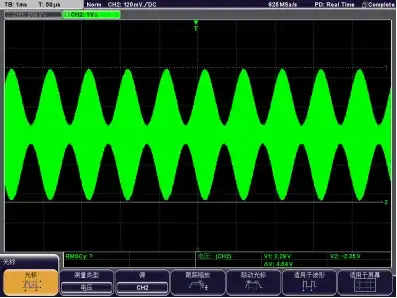

實測波形圖 實測波形圖

02 IEC 61000-4-6新舊標準關鍵差異

? ?測試程序優化

IEC 61000-4-6:2013 IEC 61000-4-6:2023

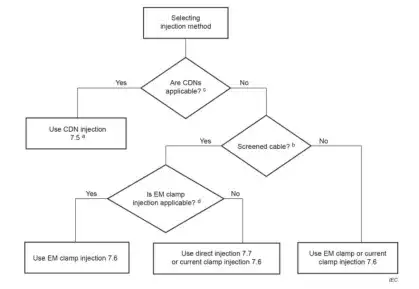

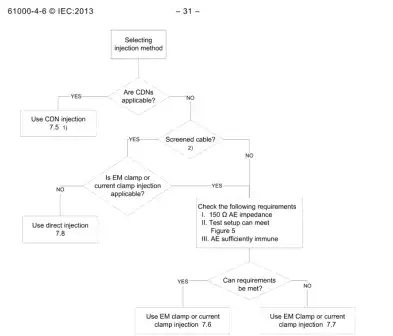

在標準章節7.4中的選擇注入法和試驗點原則看，通過對比以上兩張圖片，在于無合適CDN選擇的情況下，會有以下差異：

——對于屏蔽線，不合適EM clamp測試時，可選擇direct injection或current clamp injection，比舊版多了current clamp injection的選擇；

——對于屏蔽線，合適EM clamp測試時，新版就用EM clamp測試即可，舊版則需要檢測AE端是否滿足150Ω系統阻抗，再決定使用EM clamp 或 current clamp injection的測試方法；

——對于非屏蔽線，新版選擇使用EM clamp或current clamp injection；舊版則需要檢測AE端是否滿足150Ω系統阻抗，再決定使用EM clamp or current clamp的具體測試方法。

? 放大器飽和度檢查方法?優化?

在傳導抗干擾測試中?優化了放大器飽和度檢查方法，需要放大器處于不飽和的狀態下進行測試，2023版的標準對確認飽和度的方法進行了優化，如下：

1）在所有使用的耦合裝置中，確定在每個頻率步長電平設置過程中所需的最高正向功率P formax。

2）對于每個頻率，重復以下步驟：

i. 設置功放輸出電平為P formax；

ii. 將射頻信號發生器的控制電平提高5.1 dB；

iii. 記錄新的正向功率P formax, inc；

iv. 如果對于所有頻率步長，P formax, inc -P formax的差值在3.1 dB和7.1 dB之間，則放大器在公差范圍內，并且測試系統足以在選定的測試電平進行測試。如果差值小于3.1 dB或大于7.1 dB，則放大器是非線性的，不適合測試。

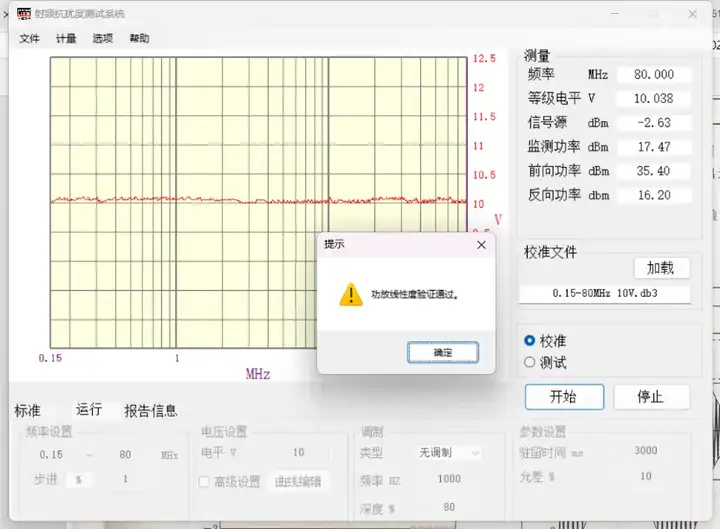

（下圖是功放線性度軟件演示）

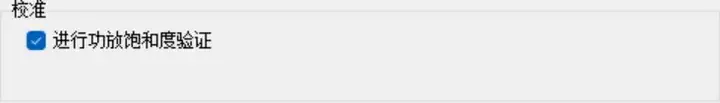

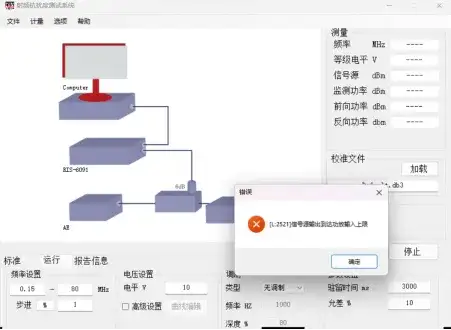

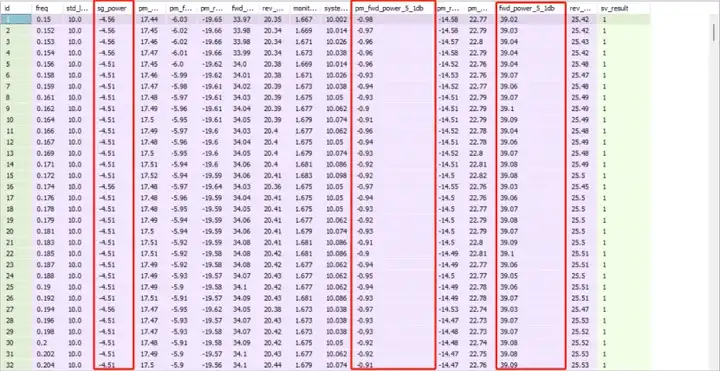

（軟件升級檢查功放線性度） （線性度檢測結果查看）

03 RIS-6091設備亮點

? 升級為3個功率計（前向功率，反向功率，監測功率計）

? 校準時進行功放飽和度驗證（滿足IEC61000-4-6:2023標準的要求）

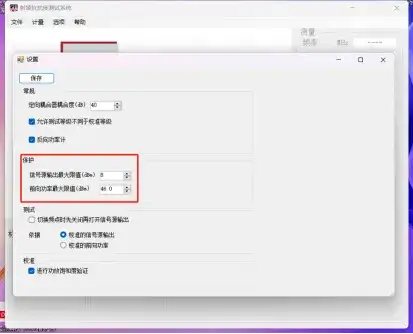

? 軟件保護功能（功放輸入保護和功放輸出保護）

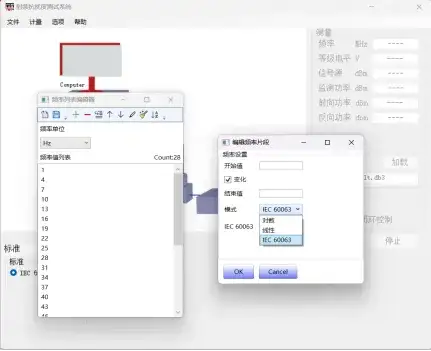

? 校準可自定義頻率列表

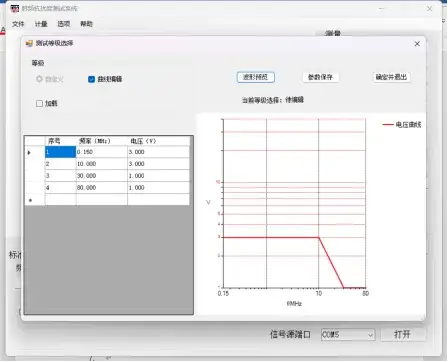

? 測試等級可編輯曲線（例如GB/T9254.2:2021要求）

? 測試等級可不同于校準等級（校準高電壓等級，無需重新校準即可以降低測試電壓）

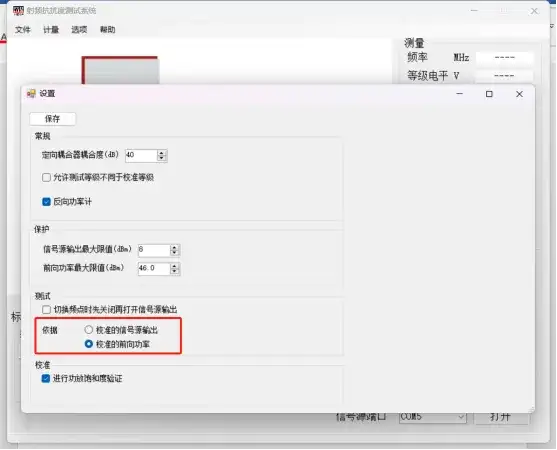

? 測試可依據校準的信號源輸出或者前向功率

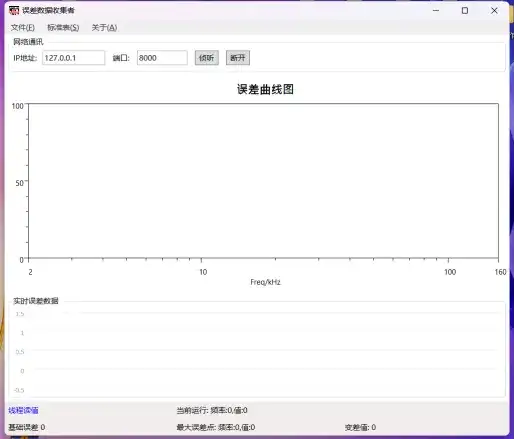

? 讀表臺誤差試驗 (配合電能表校表臺裝置，實現電能表測試自動讀誤差功能)

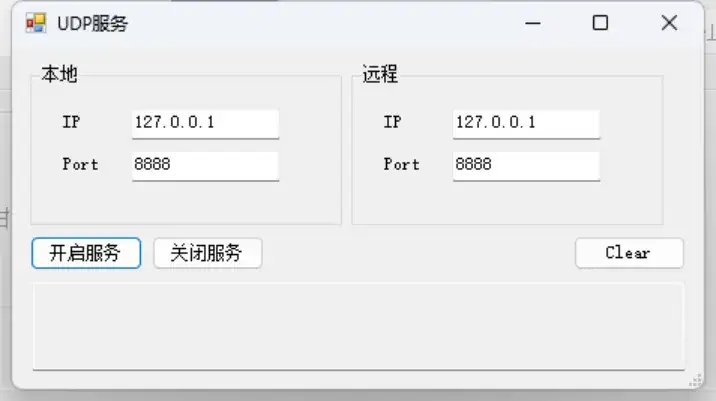

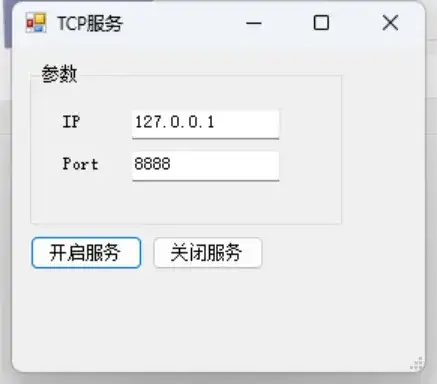

? 支持TCP/UDP服務（可將測試時的頻率和等級數據以服務的形式接口客戶可通過接口來獲取測試信息）
